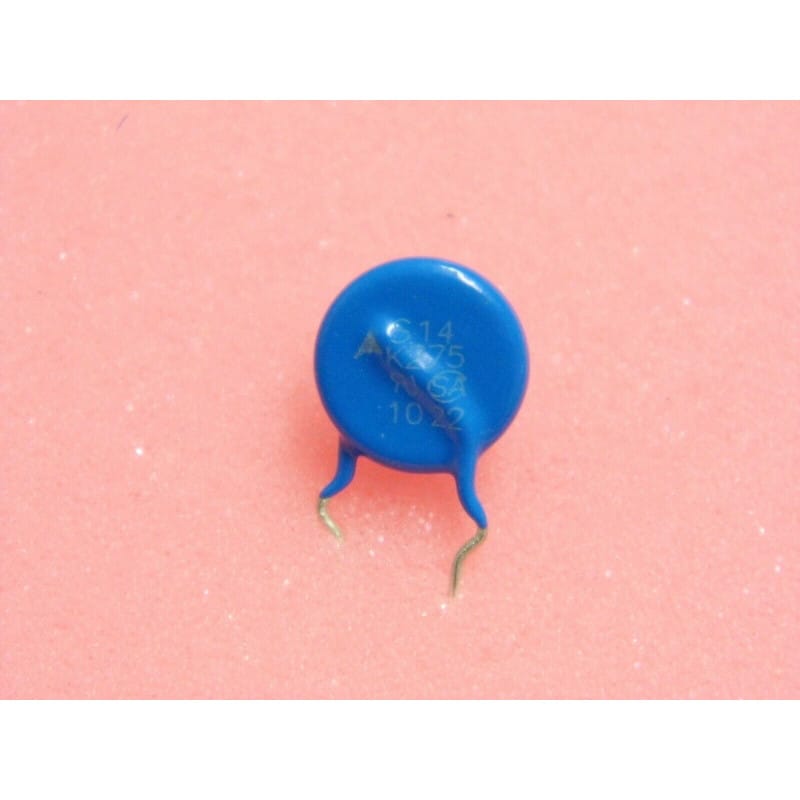

Lot de 4 Varistances à Oxyde Métallique (MOV / VDR) S14K275 Ø 14 mm – Protection Surtension Secteur 275 V AC / 350 V DC – Broches Courtes

Lot de 4 Varistances à Oxyde Métallique (MOV / VDR) S14K275 Ø 14 mm – Protection Surtension Secteur 275 V AC / 350 V DC – Broches Courtes

(0 avis)
7,50 € 7,50 € (Toutes taxes comprises)

Ajouter au panier

Lot de quatre (4) varistances à oxyde métallique professionnelles (MOV / VDR) de format disque Ø 14 mm, référence industrielle normalisée S14K275 (séries Epcos / TDK, Bourns ou équivalents industriels de haute qualité). Conçues pour l'écrêtage et l'absorption des surtensions transitoires sur les réseaux électriques alternatifs 230 V, ces varistances présentent une tension nominale continue maximale de service de 275 V AC RMS (350 V DC) et une tension de seuil de déclenchement (Varistor Voltage) de 430 V (±10%) à 1 mA. Équipées de pattes courtes pour une insertion directe et affleurante sur circuit imprimé, elles intègrent un enrobage époxy retardateur de flamme assurant une sécurité d'isolation optimale.

CaractéristiqueSpécification
Type de ComposantVaristance à oxyde métallique (Metal Oxide Varistor - MOV / VDR)
QuantitéLot de 4 pièces (4x S14K275)
Référence Commerciale / MarquageS14K275 (ou B72214S0271K101 / 14D431K selon manufacturier)
Gamme / QualitéMatériel professionnel haute fiabilité
Diamètre du DisqueØ 14,0 mm (Format disque 14 mm / S14 / 14D)
Tension Continue Max. de Service (AC)275 V AC RMS (Calibrage standard réseau européen 230 V avec marge)
Tension Continue Max. de Service (DC)350 V DC
Tension de Varistance ($V_b$ @ 1 mA)430 V (Plage 387 V – 473 V, tolérance ±10% / Code K)
Tension d'Écrêtage Max. ($V_c$)~710 V (sous impulsion d'épreuve 50 A)
Courant de Crête Admissible (8/20 µs)Jusqu'à 4 500 A (4,5 kA en onde transitoire)
Énergie Absorbable (2 ms)~70 J à 80 J
Type de Sorties / ConnexionBroches radiales courtes étamées traversantes (THT) / Pas standard ~7,5 mm
Revêtement / SécuritéRésine époxy ignifugée haute isolation (conforme UL 94 V-0)
Plage de Température de Service-40 °C à +85 °C / +105 °C
État des ComposantsNeufs de stock d'origine (NOS) / Broches propres prêtes à braser
Usage & ApplicationsProtection primaire d'entrée 230 V AC (phase-neutre, phase-terre, neutre-terre), filtres secteur EMI/RFI, alimentations à découpage (SMPS), modules domotiques, variateurs de vitesse et parafoudres secondaires

Points Forts & Spécificités Techniques

  • Calibrage Standard Réseau 275 V AC : Assure un compromis parfait entre tension de maintien normale et protection rapide des semi-conducteurs situés en aval sur le 230 V domestique et tertiaire.

  • Format Disque 14 mm Haute Énergie : Capable d'absorber des pointes d'intensité jusqu'à 4,5 kA, offrant une protection robuste contre les décharges inductives et les surtensions réseau.

  • Sorties Pattes Courtes : Idéal pour un montage propre et compact à plat sur PCB, réduisant l'inductance parasite des broches et optimisant le temps de réponse aux transitoires rapides.

  • Temps de Réponse Ultra-Rapide (< 25 ns) : Écrêtage immédiat des fronts raides générés par la foudre ou la coupure de charges inductives lourdes (relais, transformateurs, moteurs).

Conseils d'Atelier & Intégration

  1. Positionnement dans le Circuit :

    • Placer la varistance immédiatement après le fusible d'entrée secteur (ou disjoncteur thermique) et avant le pont de diodes ou l'étage de filtrage. En cas de surtension permanente destructrice, la mise en court-circuit franche de la VDR provoque la fusion du fusible en amont sans détruire la carte électronique.

  2. Configuration de Câblage :

    • Montage en parallèle direct entre Phase et Neutre (mode différentiel), ou entre Phase/Terre et Neutre/Terre (mode commun).

  3. Brasage & Montage :

    • Les broches courtes permettent une insertion directe en butée sur le PCB.

    • Soudure rapide au fer thermorégulé (320 °C - 350 °C) pour ne pas surchauffer inutilement le disque céramique.

Composants de Protection Surtension & Parafoudre / Lot de 4 varistances à oxyde métallique S14K275 275V AC / 350V DC Ø 14 mm pattes courtes neuves.
