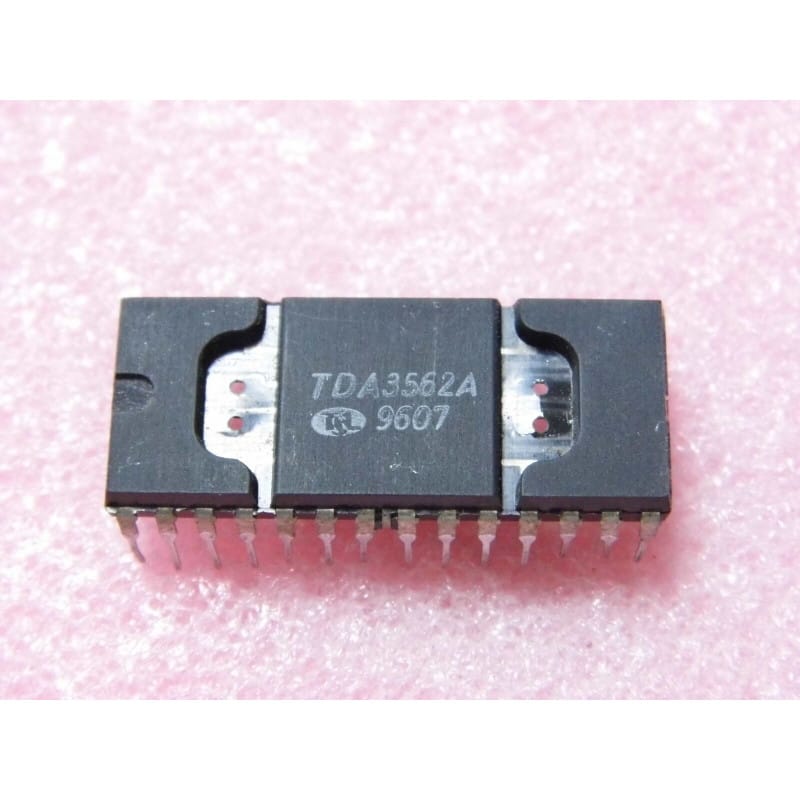

TDA3562A (Philips) - Décodeur Couleur PAL/SECAM (Boîtier DIP-28 avec Languettes de Dissipation)

Le TDA3562A (souvent écrit ci TDA 3562 A ou ic TDA3562A) est un circuit intégré monolithe de décodage et de traitement de couleur pour téléviseur, fabriqué historiquement par Philips.

Ce composant emblématique des châssis de télévision couleur analogiques des années 1980 et 1990 intègre un décodeur multistandard PAL et SECAM, ainsi qu'une matrice RVB complète, des circuits de commande de chrominance et des étages de gestion du contraste, de la saturation et de la luminosité. Il est logé dans un boîtier plastique double en ligne à 28 broches de type DIP-28, caractérisé par des languettes métalliques latérales facilitant le refroidissement thermique.

Caractéristiques Essentielles

• Fabricant : Philips.

• Fonction : Décodeur couleur PAL/SECAM et processeur vidéo RVB (PAL/SECAM Color Decoder and Video Processor).

• Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches avec ailettes thermiques intégrées).

• Signification de la référence :

  • TDA3562 : Référence de base de la famille des processeurs vidéo/chroma de Philips (le suffixe A désignant une révision optimisée du masque).

  • 9607 (sur le marquage de l'image) : Code de date de fabrication (année 1996, semaine 07).

• Performances clés :

  • Multistandard PAL/SECAM : Permet la commutation automatique ou manuelle entre les standards de couleur européens.

  • Matriçage intégré : Traite les signaux de différence de couleur pour générer directement les signaux primaires Rouge, Vert et Bleu vers les étages de sortie du tube cathodique.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-28) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.

  • Dissipation thermique : Les ailettes métalliques visibles sur les côtés du boîtier jouent un rôle important dans la dissipation de la chaleur interne ; veillez à ne pas les plier excessivement et à assurer un bon contact si un dissipateur additionnel y est fixé.

• Diagnostic Express (Perte de couleur, image en noir et blanc ou teinte anormale) :

  • Symptômes Courants en Atelier :

    1. L'image s'affiche en noir et blanc sur les émissions en couleur, ou la commutation PAL/SECAM ne se fait plus : Défaillance interne du circuit de décodage, panne de la ligne à retard associée, ou absence de tension d'alimentation principale sur le composant.

    2. Chauffe anormale du boîtier DIP-28 : Court-circuit interne sur un rail d'alimentation VCC.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation continues requises (généralement +12V ou selon les spécifications du châssis TV).

    2. Vérification des signaux : Observer à l'oscilloscope la présence de la sous-porteuse couleur, des salves de synchronisation (burst) et des signaux de sortie RVB.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 28 broches est fortement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder, tout en tenant compte de la largeur spécifique du boîtier.

  • Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
