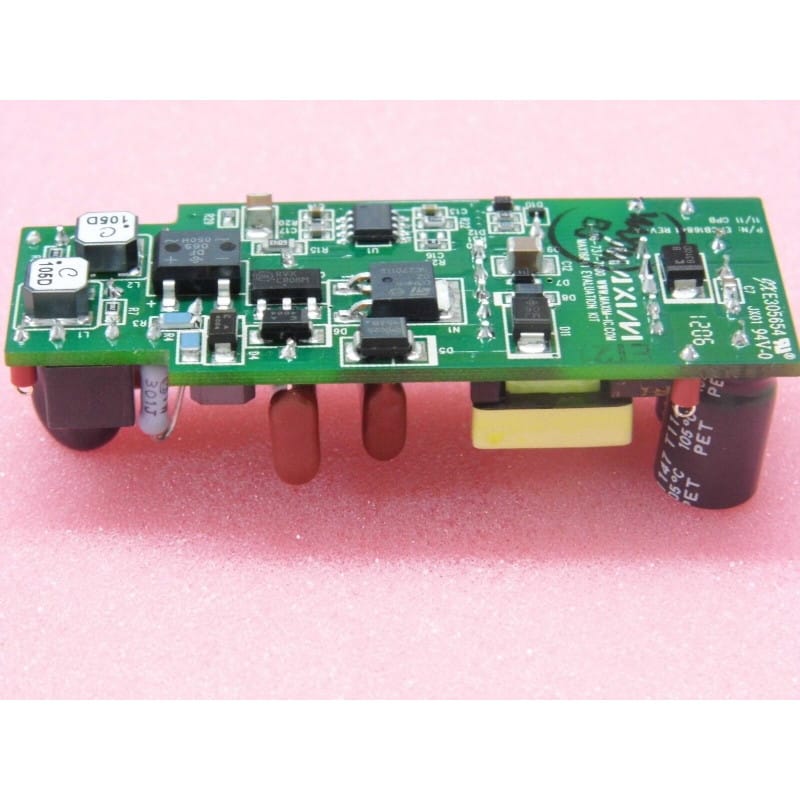

Le kit d'évaluation MAX16841 EVKIT est une plateforme de développement matérielle complète conçue pour évaluer le contrôleur MAX16841, un circuit intégré de pointe optimisé pour l'éclairage LED, permettant de piloter des drivers de LED dimmables hors-ligne (offline) à haut facteur de puissance avec une compatibilité universelle avec les variateurs de lumière (dimmers) à coupure de phase (TRIAC).
Type de Composant : Kit d'évaluation / Carte de développement pour driver de LED.
Référence Fabricant : Maxim Integrated / MAX16841EVKIT.
Circuit Intégré Principal : MAX16841 (Contrôleur de driver LED Buck-Boost / Flyback avec correction du facteur de puissance - PFC).
Fonctionnalités Principales :
Compatible avec les variateurs à coupure de phase (leading-edge et trailing-edge / TRIAC).
Fonctionnement sans condensateur électrolytique de liaison (permettant d'augmenter significativement la durée de vie du luminaire).
Topologie flexible (Buck, Boost ou Buck-Boost isolé/non-isolé).
Conditionnement : Unité complète (carte d'évaluation assemblée avec composants et documentation associée).
Signification de la conception :
Test et Validation : Permet de mesurer rapidement les performances thermiques, le rendement, la distorsion harmonique totale (THD) et le comportement de gradation sans avoir à concevoir un circuit imprimé de prototypage from scratch.
Conformité Industrielle : Conçu pour respecter les exigences normatives strictes en matière d'éclairage LED professionnel et domestique.
Repérage et Connexion : Attention, s'agissant d'une carte fonctionnant directement sur tension secteur (hors-ligne / offline), des risques de choc électrique important sont présents. Utilisez un transformateur d'isolement lors des phases de test et de mesure à l'oscilloscope.
Environnement : Laboratoires d'électronique de puissance, R&D en éclairage et ateliers de validation de schémas d'alimentation.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de régulation du courant de sortie, instabilité ou scintillement (flickering) lors de l'utilisation d'un variateur de phase tiers, ou claquage du transistor de découplage principal suite à une surtension secteur.
Mesures : Contrôler les signaux de commande sur la grille (Gate) du MOSFET à l'oscilloscope (avec sonde différentielle si nécessaire) et vérifier la tension sur la broche de rétroaction (Feedback/COMP).
Recommandations de Montage & Restauration :
Manipulation : Respectez les consignes de sécurité inhérentes aux alimentations reliées au secteur. Vérifiez le dimensionnement des dissipateurs thermiques embarqués si le kit est testé à pleine charge prolongée.
