Le D8251AB (souvent écrit ci D 8251 AB ou ic D8251AB) est un circuit intégré de communication programmable de type USART (Universal Synchronous/Asynchronous Receiver/Transmitter), fabriqué historiquement par AMD (Advanced Micro Devices).
Ce composant classique est conçu pour gérer les communications série synchrones et asynchrones dans les architectures à microprocesseur. Il sert d'interface entre le bus du système informatique et un canal de communication série (comme une liaison RS-232), convertissant les données parallèles en flux série et inversement. Il est logé dans un boîtier plastique double en ligne traversant à 28 broches de type DIP-28.
Fabricant : AMD (Advanced Micro Devices).
Fonction : Interface de communication programmable USART (Universal Synchronous/Asynchronous Receiver/Transmitter).

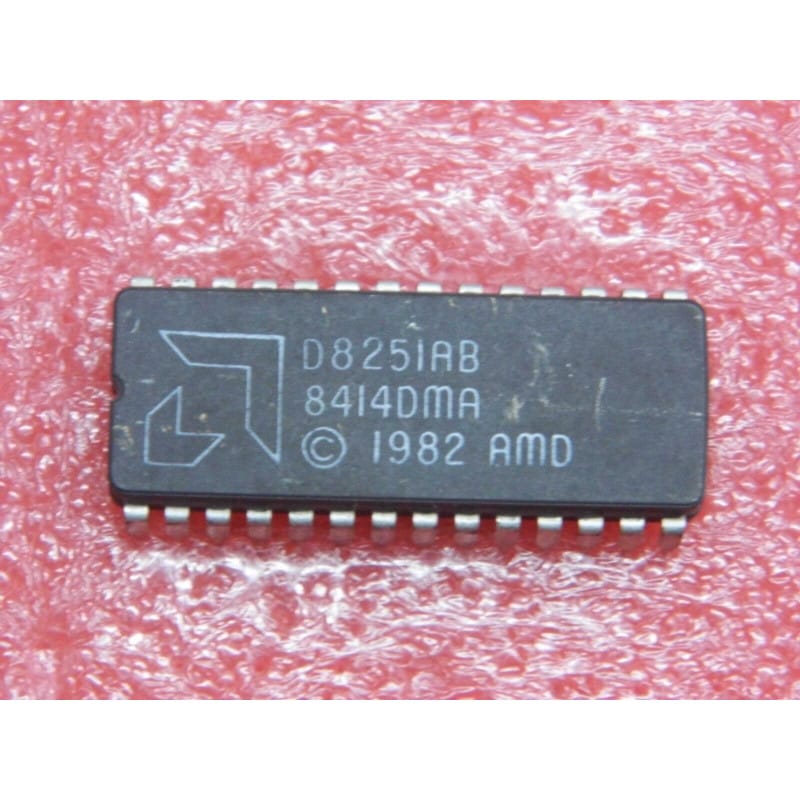

Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches traversantes).
Signification de la référence :
8251 / D8251 : Référence standard de l'industrie pour l'USART programmable (initialement conçu par Intel et second-sourcé par de grands fabricants comme AMD).
A / AB : Suffixes de révision, de tolérance de vitesse ou de spécifications électriques du fabricant.
Performances clés :
Double mode de communication : Capable de gérer des transmissions en mode synchrone (avec caractères de synchronisation) ou asynchrone (avec bits de start/stop et parité).
Programmabilité complète : Les paramètres de communication (vitesse, format des données, nombre de bits de stop, parité) sont configurés par logiciel via le microprocesseur hôte.
Repérage & Broches Clés (Boîtier DIP-28) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Lignes de contrôle : Les signaux de sélection de boîtier (CS), de commande de lecture/écriture (RD/WR), de contrôle de flux et les lignes d'horloge de transmission/réception (TXC/RXC) constituent les points de contrôle clés lors d'un diagnostic.
Diagnostic Express (Absence de communication série ou blocage de port) :
Symptômes Courants en Atelier :
Le port série ne transmet ni ne reçoit aucune donnée, ou les caractères affichés sont totalement corrompus malgré une configuration logicielle correcte : Défaillance interne du circuit USART, défaut d'horloge externe (générateur de baudrate), ou problème sur le rail d'alimentation VCC (+5V).
Chauffe anormale du boîtier : Court-circuit interne sur l'alimentation principale.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur la broche dédiée du circuit DIP-28.
Vérification des signaux : Observer à l'oscilloscope la présence de l'horloge sur les broches TXC/RXC et l'activité logique sur les lignes de données du bus et de la liaison série.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 28 broches est vivement conseillée lors du remplacement de ce composant ancien pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
