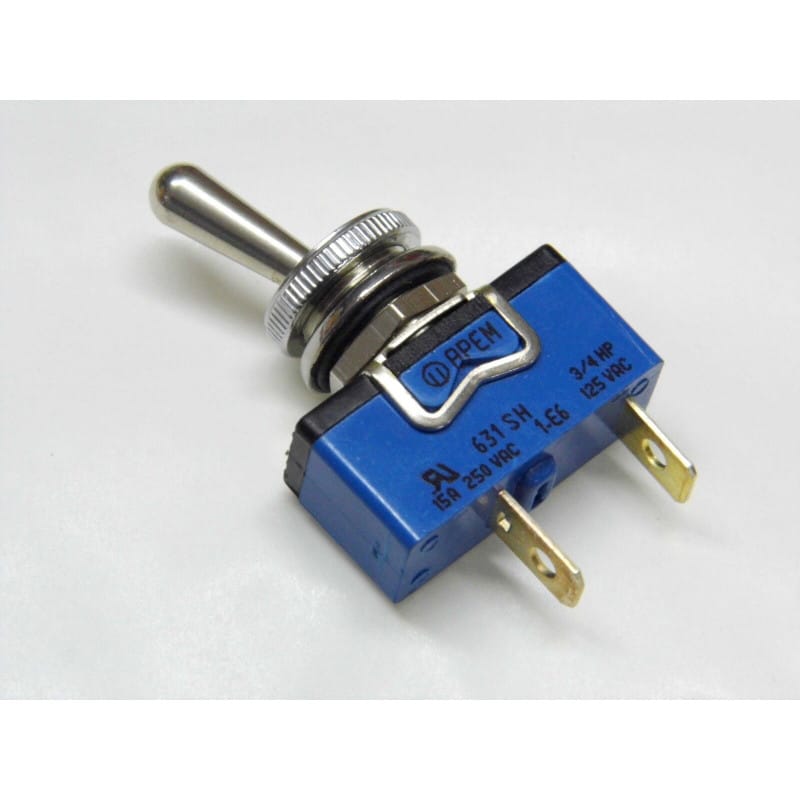

L'interrupteur à bascule de puissance de la marque française APEM de référence 631SH est un composant électromécanique professionnel de forte robustesse, conçu pour la commutation et la coupure sécurisée de charges alternatives de puissance sur panneau.
Type de Composant : Interrupteur à levier de puissance pour montage sur panneau (Heavy Duty Toggle Switch).
Fabricant / Référence : APEM / 631SH.
Configuration des Contacts : Monopolaire inverseur / 1 RT / 1 Form C / SPDT (Single Pole Double Throw).
Calibre Électrique (Pouvoir de coupure) : 15 A sous 250 Vac (Capacité de coupure robuste pour isoler et commuter des charges secteur en toute sécurité).
Raccordement : Connexions par cosses Fast-on de 6,35 mm (compatibles également avec le raccordement par soudure).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité professionnelle APEM (Série 600) : Corps renforcé et axe robuste conçus pour endurer un usage intensif et répété en milieu industriel ou technique.
Sécurité secteur 230V : Permet la coupure franche d'une ligne d'alimentation alternative avec une large marge de sécurité grâce au calibre de 15A.
Repérage et Connexion : Identifiez clairement les 3 cosses Fast-on de 6,35 mm à l'arrière du corps (le point central commun, et les deux contacts repos/travail). Veillez à utiliser des cosses isolées de qualité pour garantir la tenue au courant de 15A.
Environnement : Pupitres de commande industriels, tableaux électriques de machines, boîtiers de distribution et équipements électrotechniques nécessitant une coupure unipolaire franche et sécurisée.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de continuité sur l'une des positions, résistance de contact anormale après une exposition à une surcharge prolongée, ou jeu excessif dans l'axe du levier.
Mesures : Contrôler la résistance ohmique à l'ohmmètre entre le commun et les sorties dans les différentes positions stables du levier hors tension.
Recommandations de Montage & Restauration :
Serrage mécanique : Lors de l'installation sur la face avant du panneau (généralement sur perçage de Ø 12 mm pour la série 600), utilisez les écrous et rondelles d'origine pour répartir l'effort mécanique et éviter toute rotation du corps lors des basculements répétés.
