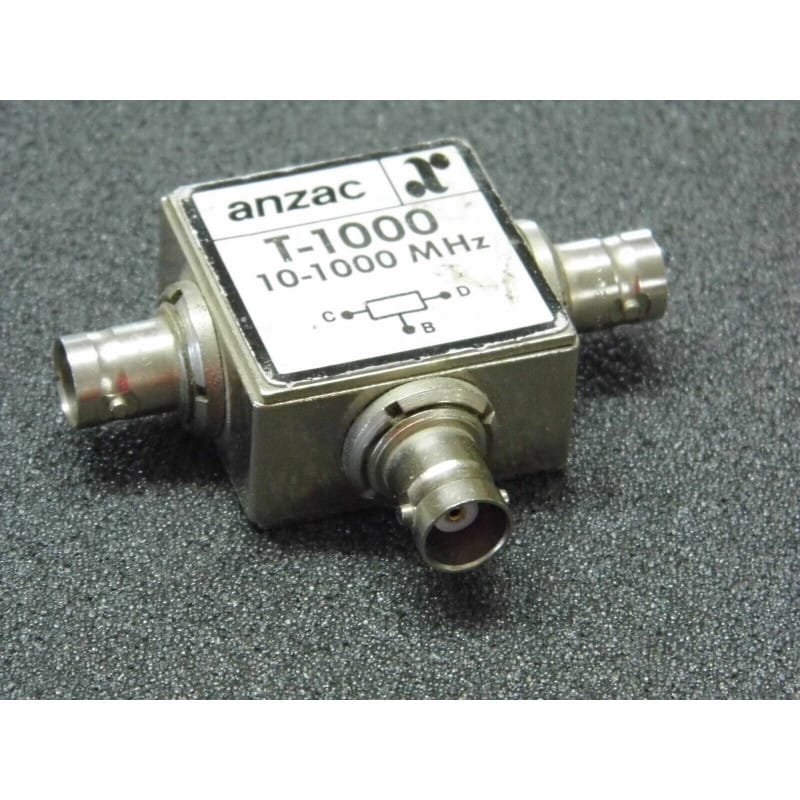

Diviseur / répartiteur de puissance RF coaxial à 2 voies isolées en phase (0°) de classe métrologie et militaire, conçu par le fabricant américain de référence ANZAC (division M/A-COM / Tyco Electronics).
Spécialement conçu pour la division symétrique (Power Splitter) ou la combinaison (Power Combiner) de signaux radiofréquences sur la bande large 10 MHz à 1000 MHz (1 GHz), le modèle ANZAC T-1000 repose sur une architecture inductive à couplage magnétique / transformateur HF haute performance. Équipé de 3 connecteurs coaxiaux de type N femelles (N Jack) intégrés dans un boîtier blindé lourd en aluminium usiné, il garantit un équilibre d'amplitude exceptionnel, une dérive de phase nulle entre les deux voies de sortie (0°), une isolation élevée entre les ports de sortie et une très faible perte d'insertion sur toute sa bande de fonctionnement. Matériel de haute précision pour bancs de test RF, distribution de signaux d'horloge/LO et instrumentation VHF/UHF.
Diviseur / Répartiteur de Puissance Coaxial RF / Marque : ANZAC (M/A-COM / Tyco Electronics) / Référence Fabricant : T-1000 / Format : Diviseur / Combinateur de Puissance 2 Voies en Boîtier Blindé (2-Way 0° Power Splitter / Combiner) / Type Connectique : 3 x Connecteurs N Femelles (N Jack / Receptacle) / Gamme de Fréquences : 10 MHz à 1000 MHz (0.01 GHz à 1 GHz / Bandes HF - VHF - UHF) / Nombre de Voies de Sortie : 2 Voies Équilibrées / Relation de Phase entre Voies : 0° (In-Phase / Signaux en Phase) / Technologie Interne : Couplage Inductif / Transformateur RF Large Bande (Inductive / Transformer Coupled) / Impédance Nominale : 50 Ohms sur tous les ports / Puissance Admissible Max. : 2,5 Watts CW (Dissipation Thermique Max.) / Perte d'Insertion Métrologique : ~0,4 dB à 0,8 dB (au-dessus du partage théorique de 3 dB) / Isolation entre Voies S23/S32 : > 20 dB à 25 dB typique / Déséquilibre d'Amplitude : < 0,2 dB / Déséquilibre de Phase : < 2° / Boîtier : Aluminium Usiné / Traitement de Surface Alodine / Nickelé avec Trous de Fixation Châssis / Température d'Utilisation : -55 °C à +85 °C / Neuf d'Atelier / Stock Réserve. Composant d'instrumentation RF pour analyseurs de spectre, baies de test VHF/UHF, distribution de signaux OL, mélangeurs et bancs de mesure hyperfréquences.
Marque & Référence Industrie : ANZAC T-1000 (Spécification haut de gamme M/A-COM pour l'aérospatiale, le militaire et la métrologie).
Bande Passante Large (10 MHz à 1000 MHz) :
Couvre l'ensemble des applications HF hautes, VHF, UHF, bandes radio tactiques, FM, TV, GSM et ISM jusqu'à 1 GHz.
Architecture Inductive 0° (In-Phase Splitter) :
Basé sur un transformateur toroïdal RF haute fréquence offrant une réponse en fréquence extrêmement plate, un rendement très élevé et une excellente stabilité thermique.
Les deux signaux de sortie sont rigoureusement en phase (déphasage nul de 0°).
Connectique Type N Femelle (N Jack) :
Connecteurs blindés 50 Ohms renforcés à verrouillage à vis garantissant une excellente répétabilité des mesures et une faible perte de retour (VSWR/TOS très bas).
Polyvalence Bi-Directionnelle (Splitter / Combiner) :
Mode Diviseur (Splitter) : 1 entrée sur port commun vers 2 sorties équilibrées (-3 dB théorique par voie).
Mode Combinateur (Combiner) : 2 entrées en phase combinées vers 1 sortie commune.
Puissance d'Utilisation : Supporte une puissance continue allant jusqu'à 2,5 Watts CW.
État : Neuf d'atelier / Composant de précision.
Bilan de Puissance en Diviseur de Puissance 2 Voies (50 Ohms) :
Lors du partage idéal d'un signal RF en 2 voies égales, la puissance sur chaque voie subit une atténuation théorique inévitable de 3 dB ($10 \log(0,5) = -3,01\text{ dB}$).
La perte d'insertion réelle mesurée sur le modèle ANZAC T-1000 se situe généralement entre 3,4 dB et 3,8 dB par voie (soit seulement 0,4 à 0,8 dB de perte ohmique/magnétique propre au composant).
Conseils d'Intégration & Mesure en Atelier :
Adaptation des Ports Inutilisés : Si seule une des deux voies de sortie est utilisée lors d'un essai, il est impératif de charger la seconde voie avec une charge coaxiale N mâle de 50 Ohms de précision. Cela préserve l'adaptation d'impédance globale et garantit l'isolation du port actif.
Combinaison de Signaux (Mode Combiner) : En utilisation comme compresseur/combinateur de deux émetteurs ou générateurs, s'assurer que les signaux appliqués aux deux ports sont bien en phase et que la puissance totale cumulée ne dépasse pas la limite thermique de 2,5 Watts.
Fixation Châssis : Utiliser les perçages traversants du boîtier en aluminium pour fixer rigoureusement le boîtier sur votre platine ou baie de test afin d'éviter d'exercer des leviers mécaniques sur les connecteurs N.
