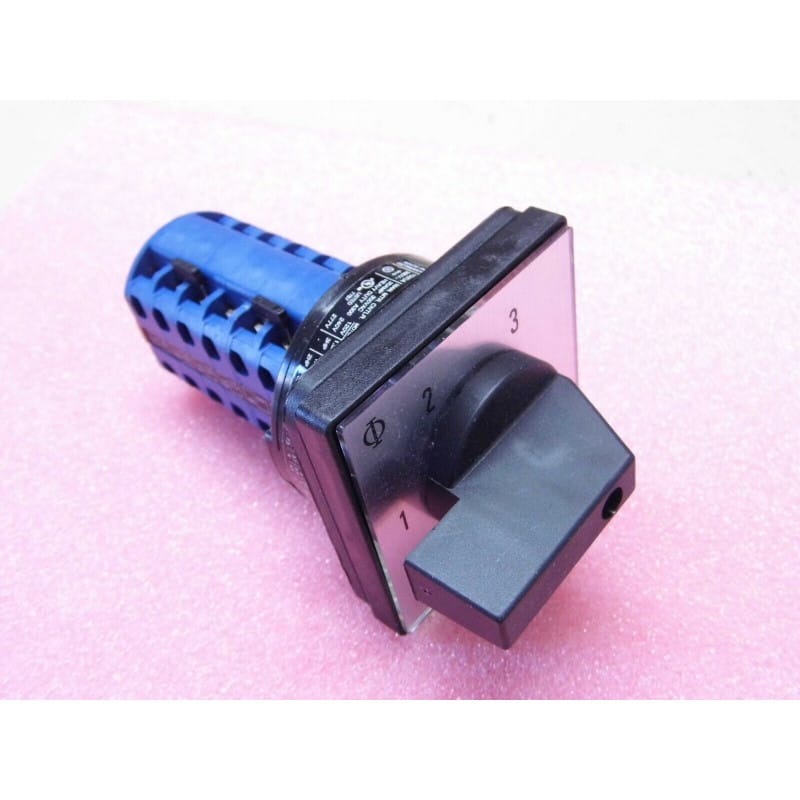

Le commutateur rotatif modulaire de la marque autrichienne Kraus & Naimer de référence CA10 BA476-600E (série CA10) est un composant électromécanique industriel de haute robustesse, conçu pour la commutation sécurisée et le contrôle de circuits de puissance ou de commande en milieu professionnel.
Type de Composant : Commutateur rotatif à cames / interrupteur multiposition (Cam Switch / Rotary Switch).
Fabricant / Référence : Kraus & Naimer / CA10 BA476-600E (Série CA10).
Calibre Électrique : 20 A (Courant thermique conventionnel $I_u / I_th$, idéal pour la coupure de charges industrielles et domestiques exigeantes).
Nombre de Positions : 3 positions stables (ex. : 1 - 0 - 2, Marche - Arrêt - Marche, ou sélection de voies selon le diagramme de câblage de la référence A476).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Série CA10 Kraus & Naimer : Standard mondial de référence pour les interrupteurs à cames modulaires, offrant une excellente compacité, des contacts à double coupure autoneettoyants et une haute fiabilité mécanique.
Sécurité et Pouvoir de Coupure : Conçu pour séparer franchement les circuits de puissance grâce à un mécanisme à action brusque indépendant de la vitesse de rotation de la manette.
Repérage et Connexion : Identifiez rigoureusement le schéma de câblage interne (diagramme des cames propre à la référence A476) figurant généralement sur le flako ou la notice constructeur. Le serrage des vis de bornier doit être contrôlé pour éviter tout point chaud sous une charge de 20A.
Environnement : Armoires électriques industrielles, pupitres de commande de machines-outils, commutations de sources, inverseurs de secours et tableaux de distribution.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de continuité sur un plot de contact lors du passage d'une position à l'autre, résistance de contact élevée due à l'oxydation ou à des micro-arcs répétés, ou point dur / blocage dans le mécanisme de indexation de la came.
Mesures : Contrôler la continuité ohmique à l'ohmmètre sur les bornes correspondantes pour chacune des 3 positions de rotation hors tension.
Recommandations de Montage & Restauration :
Fixation et Encombrement : Vérifiez l'entraxe de fixation sur face avant ou sur fond d'armoire (selon le type de montage modulaire choisi : par goujons, profilé DIN ou fixation centrale) et assurez-vous du bon alignement de l'axe de commande pour éviter l'usure prématurée du mécanisme interne.
