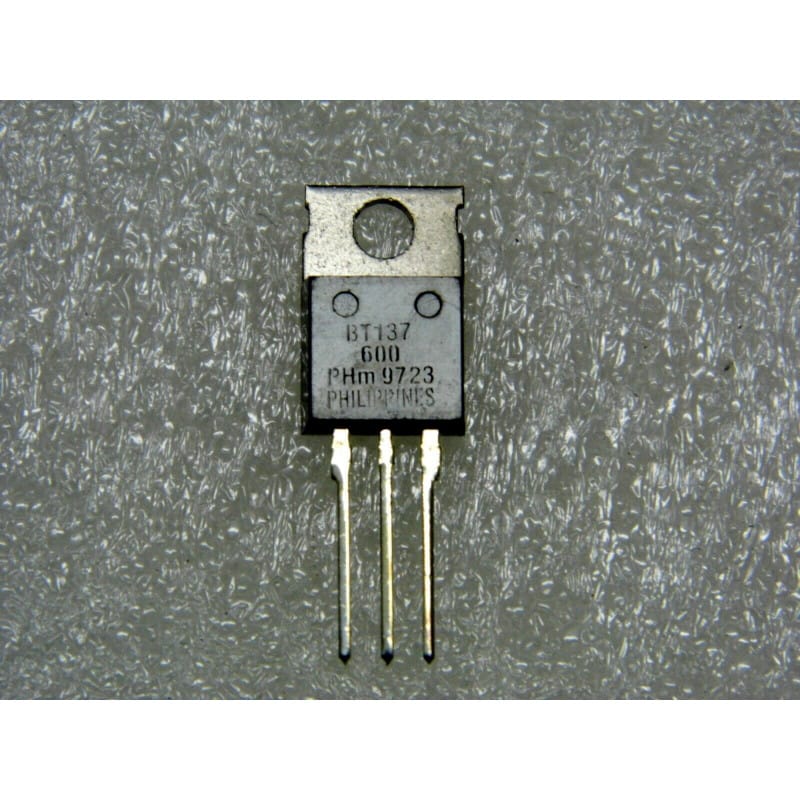

Lot de 4 Triacs Standard 8A Philips / NXP BT137-600 (BT 137 - 600) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 8 A It(rms) / 35 mA Igt – Commutation AC de Puissance)

Lot de 4 Triacs Standard 8A Philips / NXP BT137-600 (BT 137 - 600) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 8 A It(rms) / 35 mA Igt – Commutation AC de Puissance)

(0 avis)
5,42 € 5,42 € (Toutes taxes comprises)

Ajouter au panier

Lot de 4 triacs de puissance standards (Standard AC Triac), issus des fabrications historiques de Philips (et équivalents NXP/WeEn Semiconductors), référence BT137-600 logée dans son boîtier plastique traversant à semelle métallique nue de type TO-220AB. Conçus spécifiquement pour la commutation de charges alternatives (AC) inductives ou résistives de moyenne puissance, les gradateurs de lumière, les commandes de petits moteurs et les régulateurs de chauffage sous une tension de blocage de 600 V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de 4 pièces.

CaractéristiqueSpécification
Type de MatérielTriac standard de puissance / Commutation AC (Standard AC Triac)
Technologie de Semi-conducteurSilicium (Si) – structure planarienne passivée pour commutation de phase et contrôle de puissance AC
Fabricant d'OriginePhilips / NXP Semiconductors
Référence ConstructeurBT137-600 (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique traversant TO-220AB à 3 broches avec semelle arrière métallique nue (non-isolée)
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, adaptée aux réseaux AC domestiques et industriels)
Courant RMS à l'État Passant (It(rms))8 A (calibre de courant efficace pour commuter des charges AC de puissance moyenne)
Courant de Déclenchement de Grille (Igt)35 mA max (quadrants I-II-III) (sensibilité standard robuste assurant une bonne immunité aux parasites)
Courant de Surtension Non Répétitif (Itsm)65 A (en régime impulsionnel 20ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
QuantitéLot de 4 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsGradateurs d'éclairage, commandes de petits moteurs AC, régulateurs thermiques, relais statiques et maintenance d'équipements électroniques

Points Forts & Spécificités Techniques

  • Calibre 8A Polyvalent : Un grand classique de la maintenance électronique, idéal pour remplacer des composants défectueux sur une multitude de cartes de variation et de régulation de puissance.

  • Robustesse Philips : Composant semi-conducteur de haute fiabilité bénéficiant d'une excellente stabilité thermique et dynamique.

  • Lot Pratique de 4 Pièces : Idéal pour disposer d'un stock d'avance lors des interventions d'atelier et des dépannages récurrents.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Terminal 1 (MT1 / A1) (référence pour le circuit de gâchette)

    • Broche 2 : Terminal 2 (MT2 / A2) (généralement relié en interne et électriquement à la semelle métallique arrière)

    • Broche 3 : Gâchette (Gate - G)

    • Rappel d'atelier : La semelle métallique arrière étant directement au potentiel du Terminal 2 (MT2), l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone pour TO-220, ainsi qu'un canon isolant pour la vis de fixation) est strictement impérative si votre radiateur en aluminium est relié à la masse ou partagé avec d'autres composants. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode / Résistance) :

    • Test des jonctions : Entre MT1 et MT2, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension et sans impulsion sur la gâchette. Entre la Gâchette (G) et MT1, un test en mode diode doit montrer une conduction directe dans les deux sens (caractéristique des structures thyristor tête-bêche), typiquement entre 0,5 V et 0,9 V, sans continuité anormale vers MT2.

Composants Électroniques Actifs / Lot de 4 Triacs standard 8A 600V Philips BT137-600 boîtier TO-220AB neufs.
