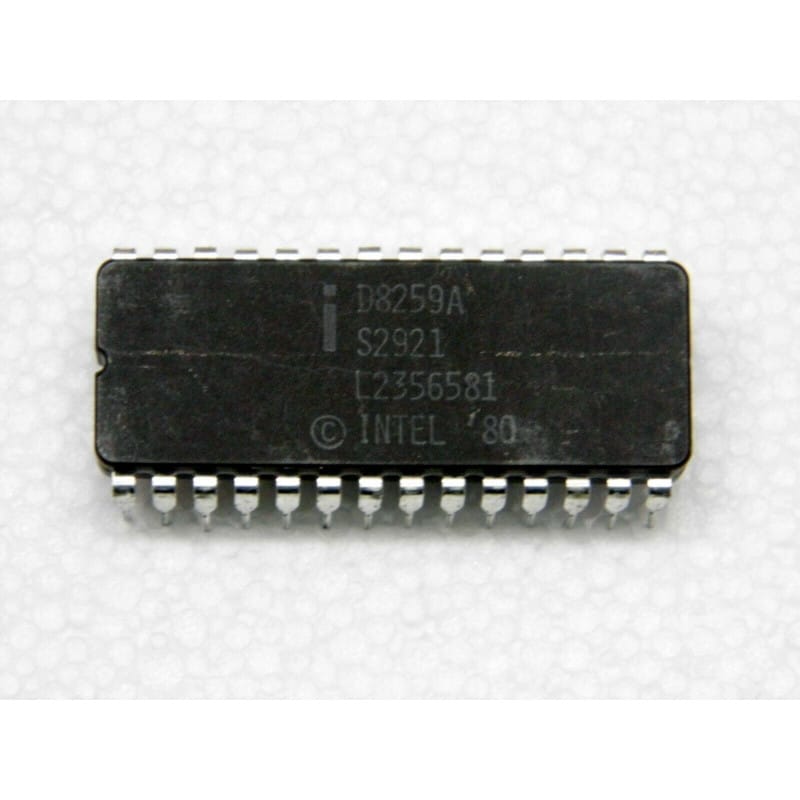

Le D8259A (souvent écrit ci intel D 8259 A ou D8259A) est le célèbre circuit intégré de contrôleur d'interruptions programmable (PIC - Programmable Interrupt Controller), fabriqué historiquement par Intel (ainsi que par de multiples seconds sources de l'ère classique).
Ce composant fondamental des architectures à microprocesseur de première génération (comme les familles 8080, 8085 ou les PC compatibles basés sur 8086/286) est conçu pour gérer jusqu'à 8 niveaux d'interruptions prioritaires de manière matérielle. Il permet de centraliser les demandes asynchrones provenant des périphériques d'E/S, de les classer par priorité et de présenter le vecteur d'interruption correspondant au processeur, évitant ainsi à ce dernier d'avoir à scruter (polling) chaque périphérique en permanence. Il est logé dans un boîtier plastique double en ligne traversant à 28 broches de type DIP-28.
Fabricant : Intel.
Fonction : Contrôleur d'interruptions programmable (Programmable Interrupt Controller / PIC).
Boîtier : DIP-28 (Plastic Dual In-line Package à 28 broches traversantes).
Signification de la référence :
D8259A : Référence standard de l'industrie pour le contrôleur d'interruptions programmable d'Intel (version améliorée "A").
Performances clés :
Gestion des priorités : Prend en charge jusqu'à 8 entrées d'interruption (IR0 à IR7) extensibles en cascade pour gérer un plus grand nombre de canaux.
Modes programmables : Offre divers modes de traitement des priorités (priorité fixe, rotation automatique, mode spécial) configurables par logiciel via le microprocesseur hôte.
Repérage & Broches Clés (Boîtier DIP-28) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Lignes de contrôle : Les broches d'entrée de requête d'interruption (IR0-IR7), la ligne de sortie vers la broche d'interruption du processeur (INT), ainsi que la ligne d'accusé de réception (INTA) constituent le cœur des signaux critiques à surveiller en cas de dysfonctionnement.
Diagnostic Express (Absence de prise en compte des périphériques ou blocage des interruptions) :
Symptômes Courants en Atelier :
Le système ne répond plus aux sollicitations des périphériques (clavier, disque, cartes d'extension) ou gèle lors du chargement des pilotes d'interruptions : Panne interne du circuit PIC Intel, défaut sur l'alimentation VCC (+5V), ou conflit/court-circuit sur l'une des lignes de requête (IRx).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur la broche dédiée du circuit.
Vérification des signaux : Observer à l'oscilloscope l'activité sur les lignes de requête d'interruption (IRx) et la ligne de validation INTA pour s'assurer que le dialogue s'établit correctement avec le processeur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 28 broches de haute qualité est vivement conseillée lors du remplacement de ce composant ancien pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles fondamentales contre les décharges électrostatiques.
