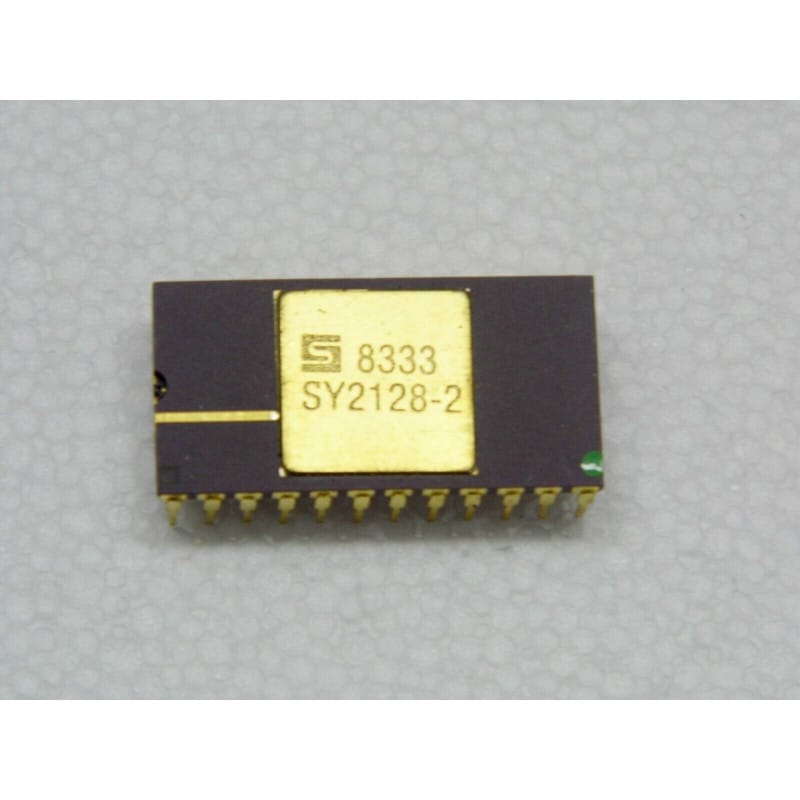

Le SY2128-2 (souvent écrit ci SY 2128 -2 ou ic SY2128-2) est un circuit intégré de mémoire vive statique (SRAM) haute performance d'une capacité de 16 kilobits (organisée en 2048 mots de 8 bits), fabriqué historiquement par Synertek.
Ce composant classique des architectures à microprocesseur 8 bits offre une organisation en octets directe (2K x 8) et un temps d'accès rapide de 120 nanosecondes, ce qui le rend idéal pour les systèmes informatiques et les cartes de contrôle de l'ère classique nécessitant de la mémoire rapide sans états d'attente (wait states). Il est généralement logé dans un boîtier plastique double en ligne traversant (DIP).
Fabricant : Synertek.
Fonction : Mémoire Vive Statique (SRAM) 16K bits (2K x 8 bits).
Temps d'accès : 120 ns (-2).
Signification de la référence :
SY2128 : Référence de base de la famille de SRAM 2Kx8 de Synertek (compatible avec les standards industriels de type 2016/2128).
-2 : Indice de vitesse de 120 ns.
Performances clés :
Organisation octet (2K x 8) : Connexion directe sur les bus de données 8 bits des microprocesseurs classiques (type Z80, 6502, 6800, etc.).
Technologie statique : Ne requiert aucun cycle de rafraîchissement dynamique, simplifiant grandement la logique de contrôle de la mémoire.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Alimentation et découplage : Une attention particulière doit être portée au découplage de l'alimentation VCC (+5V) par un condensateur céramique placé au plus près des broches du boîtier pour absorber les transitoires de commutation.
Diagnostic Express (Erreurs de lecture/écriture ou panne de banc mémoire) :
Symptômes Courants en Atelier :
Le système hôte ne démarre pas, plante lors de l'auto-test ou génère des erreurs de parité/données dans la zone de RAM : Panne interne de la puce SRAM, défaut sur l'alimentation VCC (+5V) ou coupure sur une ligne d'adresse/données.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur la broche dédiée du circuit.
Vérification des signaux : Observer à l'oscilloscope l'activité sur les signaux de commande de sélection (Chip Enable / CE), de lecture (Output Enable / OE) et d'écriture (Write Enable / WE).
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté au format du boîtier est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles fondamentales contre les décharges électrostatiques.
