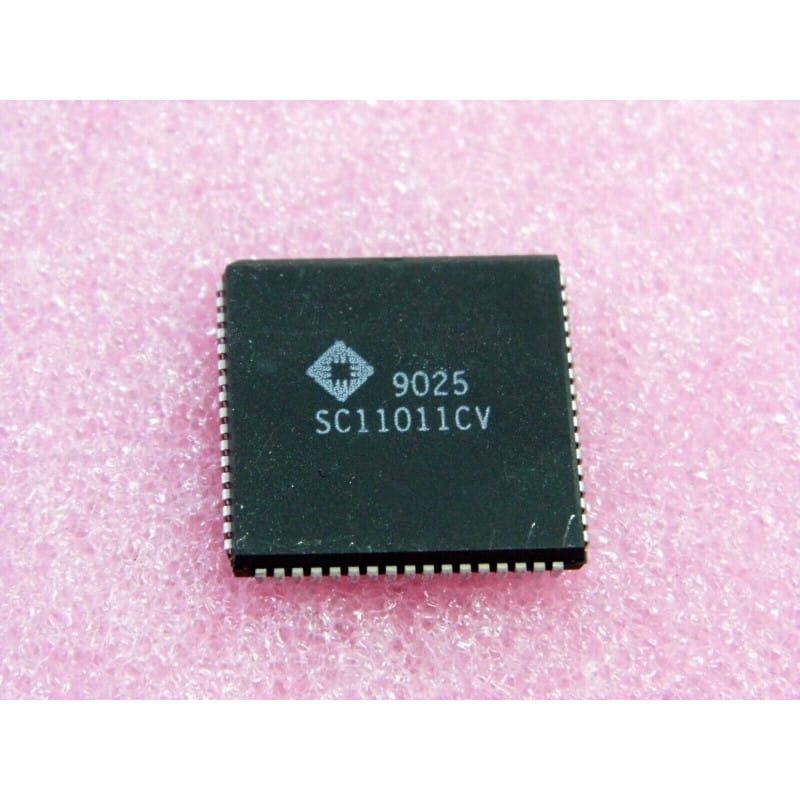

SC11011CV (Sierra Semiconductor) - Contrôleur de Modem 2400 Bits/seconde

Le SC11011CV (souvent écrit ci SC 11011 CV ou SC11011CV) est un circuit intégré de contrôle et de traitement pour modem, fabriqué historiquement par Sierra Semiconductor.

Complément logique des périphériques analogiques de la même gamme (comme le SC11006), ce composant gère les aspects numériques, le protocole de communication et le traitement des commandes du modem pour les liaisons à 2400 bauds (normes V.22bis / V.22 / Bell). Il fait le lien entre le système hôte (via une interface série ou un bus de commande) et la partie analogique reliée à la ligne téléphonique.

Caractéristiques Essentielles

• Fabricant : Sierra Semiconductor.

• Fonction : Contrôleur de modem 2400 bit/s (Communication Interface / 2400bps Modem Controller).

• Signification de la référence :

  • SC11011 : Référence de base du contrôleur de modem numérique de Sierra Semiconductor.

  • C : Grade de température commerciale.

  • V : Suffixe désignant généralement un boîtier de type plastique à montage en surface (PLCC) ou une variante de boîtier spécifique selon la révision physique.

• Performances clés :

  • Gestion de protocole : Assure le séquencement des connexions, la modulation/démodulation logique et la prise en charge des commandes de configuration (type jeu de commandes Hayes/AT) pour les transmissions de données bas débit de l'ère classique.

Mémo Technique d'Atelier

• Repérage & Broches Clés :

  • Repérage : Sur un boîtier de type PLCC (carré à contacts sur les quatre côtés), le coin biseauté ou le point repère indique la position de la broche 1. Sur une variante en ligne, l'encoche classique fait office de détrompeur.

  • Alimentation : Ce circuit logique nécessite une alimentation stabilisée (généralement +5V) exempte de parasites pour garantir la stabilité de la cadence interne et de la liaison série.

• Diagnostic Express (Absence de réponse du modem ou blocage à l'initialisation) :

  • Symptômes Courants en Atelier :

    1. Le modem ne répond plus aux commandes AT, n'initialise aucune liaison ou génère une erreur de communication interne au niveau du système hôte : Panne interne du contrôleur Sierra, défaut sur l'alimentation principale VCC, ou défaillance du circuit d'horloge associé.

    2. Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du composant.

    2. Vérification des signaux : Observer à l'oscilloscope l'activité sur les lignes d'horloge et les bus de communication série avec l'interface de l'appareil.

• Recommandations de Montage :

  • Support adapté : Si le composant est monté sur un support (notamment au format PLCC sur support tulipe carré), veiller à utiliser un extracteur adapté pour éviter d'endommager les pistes du circuit imprimé lors d'une intervention.

  • Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles fondamentales contre les décharges électrostatiques.
