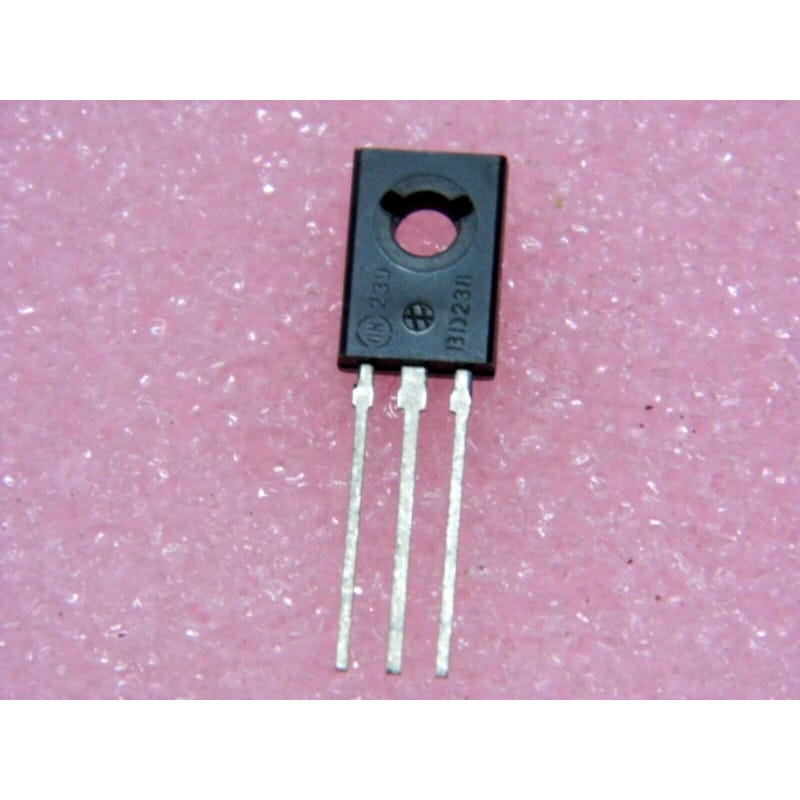

Lot de 3 Transistors Bipolaires PNP Silicium ON Semiconductor BD238 – Boîtier Plastique Isolé TO-126 (-100 V Vceo / -2 A Ic – 8 W – Moyenne Puissance & Commutation)

Lot de 3 Transistors Bipolaires PNP Silicium ON Semiconductor BD238 – Boîtier Plastique Isolé TO-126 (-100 V Vceo / -2 A Ic – 8 W – Moyenne Puissance & Commutation)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier

Lot de trois transistors au silicium de type PNP de moyenne puissance (Silicon PNP Medium Power Transistor), issus des fabrications historiques d'ON Semiconductor (reprenant les standards Motorola/Fairchild), référence classique BD238 logée dans son boîtier plastique moulé plat à languette métallique TO-126 (SOT-32). Conçu spécifiquement pour les étages de commande audio complémentaires, les drivers de transistors de puissance, les régulateurs de tension et les circuits de commutation générale exigeant une forte tenue en tension de -100V sous un calibre de courant de -2A. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de trois pièces.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium moyenne puissance (Medium Power PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineON Semiconductor (Motorola / Fairchild legacy)
Référence ConstructeurBD238 (Format standard JEDEC TO-126 / SOT-32)
Format du BoîtierBoîtier plastique plat TO-126 à 3 broches avec languette métallique arrière percée pour fixation
Tension Collecteur-Émetteur Max (Vceo)-100 V (forte tenue en tension adaptée aux alimentations symétriques et circuits de commande)
Tension Collecteur-Base Max (Vcbo)-100 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-2 A (calibre de courant robuste pour les étages intermédiaires et commandes symétriques)
Gain en Courant Continu (hFE)hFE stable (compris généralement entre 40 et 250 selon les sélections de tri)
Puissance Dissipable Maximale (Pd / Ptot)8 W (à Tc = 25°C avec un dissipateur thermique adapté) / 1,25 W (en air libre sans radiateur)
Plage de Température de Jonction (Tj)-55°C à +150°C
QuantitéLot de 3 composants unitaires neufs de stock d'atelier (NOS)
Usage & ApplicationsÉtages drivers d'amplificateurs audio push-pull (complémentaire du BD237), régulateurs linéaires, et maintenance d'équipements analogiques

Points Forts & Spécificités Techniques

  • Complémentaire Idéale : Forme le couple PNP parfait avec le transistor NPN BD237 pour la conception d'étages de sortie ou de drivers symétriques.

  • Calibre de -2 A sous -100 V : Permet de travailler dans des environnements à tension élevée avec une marge de sécurité confortable.

  • Format TO-126 Pratique : Offre une fixation simple et isolée sur un petit radiateur en aluminium pour dissiper efficacement les calories en régime permanent.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-126 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Émetteur (E)

    • Broche centrale : Collecteur (C) (également relié électriquement à la languette métallique arrière)

    • Broche de droite : Base (B)

    • Rappel d'atelier : Notez que le brochage standard de cette famille est E-C-B. La languette métallique arrière étant reliée au collecteur, prévoyez un isolant thermique (mica ou silicone) et un canon isolant pour la vis si votre radiateur est relié à la masse. Appliquez une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche de droite) et la touche rouge (+) successivement sur l'Émetteur (broche de gauche) et sur le Collecteur (broche centrale). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 3 transistors PNP moyenne puissance ON Semiconductor BD238 boîtier TO-126 neuf.
