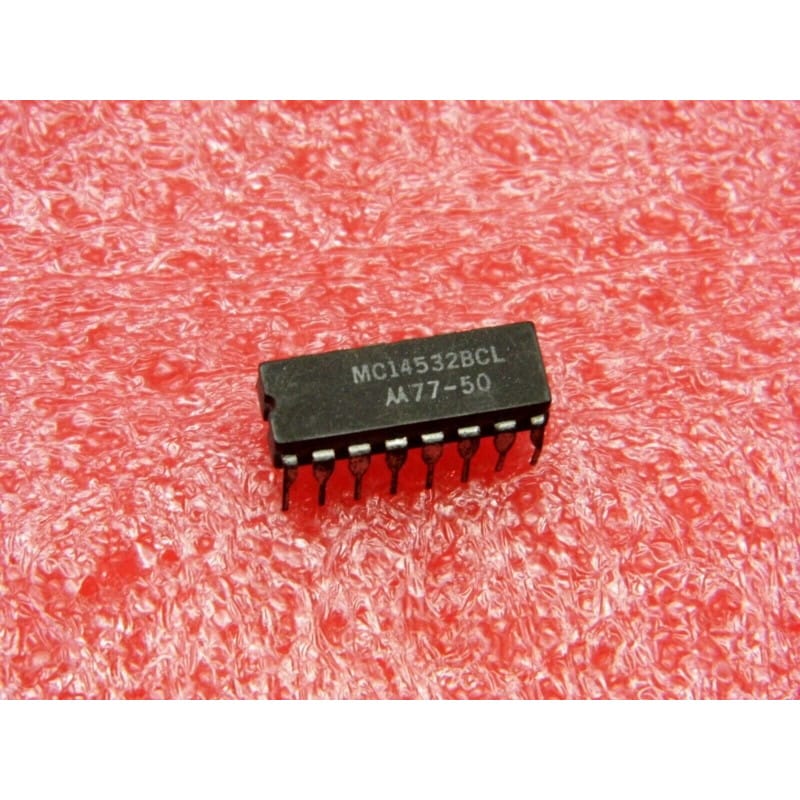

MC14532BCL (Motorola / ON Semiconductor) - Encodeur de Priorité 8 bits (Boîtier Céramique DIP-16)

Le MC14532BCL (souvent écrit ci MC 14532 BCL ou ic MC14532BCL) est un encodeur de priorité 8 bits CMOS, fabriqué historiquement par Motorola (désormais ON Semiconductor).

Ce composant numérique classique de la série 4000 est conçu pour convertir huit lignes d'entrées de données en un code binaire de 3 bits, en sélectionnant l'entrée active ayant la plus haute priorité. Il se distingue par son robuste boîtier en céramique double en ligne (Ceramic DIP-16 / Cerdip), garantissant une excellente fiabilité thermique et environnementale, souvent utilisé dans l'industrie, l'avionique ou les équipements professionnels exigeants.

Caractéristiques Essentielles

• Fabricant : Motorola / ON Semiconductor.

• Fonction : Encodeur de priorité 8 bits (8-Bit Priority Encoder).

• Technologie : Logique CMOS (Série MC14000).

• Boîtier : Céramique DIP-16 (16 broches traversantes en boîtier scellé céramique/verre).

• Signification de la référence :

  • MC14532 : Référence standard de l'encodeur de priorité 8 bits CMOS.

  • -B : Indique la série tamponnée (Buffered) offrant des performances de transfert normalisées et une forte immunité au bruit.

  • -CL : Désigne la version en boîtier céramique à large plage de température (Ceramic Dual In-line Package).

• Performances clés :

  • Codage prioritaire : Détermine et code sur 3 bits la position de la ligne d'entrée active ayant la plus haute priorité, tout en gérant les signaux de cascade (Enable Input/Output) pour étendre le nombre de canaux.

  • Robustesse du boîtier céramique : Offre une meilleure résistance aux contraintes thermiques et à l'humidité par rapport aux boîtiers plastiques standards.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier Céramique DIP-16) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier céramique indique la position de la broche 1.

  • Gestion des entrées : En technologie CMOS, aucune entrée de données ou de contrôle ne doit être laissée flottante. Les broches non utilisées doivent être raccordées à un niveau logique fixe (masse ou alimentation) pour éviter les comportements erratiques.

• Diagnostic Express (Absence de codage ou sorties figées) :

  • Symptômes Courants en Atelier :

    1. Les sorties binaires ne réactivent pas lors de l'activation des entrées : Ligne de validation d'entrée (Enable Input) désactivée, ou alimentation absente.

    2. Comportement erratique ou faux codes générés : Entrées de contrôle ou de cascade non fixées (flottantes).

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la tension d'alimentation continue (généralement entre 3V et 15V selon le montage) entre la broche VDD et la broche VSS (masse).

    2. Vérification des niveaux logiques : Observer à l'oscilloscope l'état des 8 lignes d'entrée et des sorties de code pour valider la table de vérité.

• Recommandations de Montage :

  • Manipulation du boîtier céramique : Bien que robuste thermiquement, la céramique reste cassante ; éviter les torsions excessives des broches lors de l'insertion.

  • Support adapté : L'utilisation d'un support tulipe à 16 broches est conseillée pour éviter toute surchauffe thermique directe des broches scellées dans le verre lors du brasage.

  • Précautions ESD : Manipuler le circuit en respectant les règles fondamentales de protection contre les décharges électrostatiques, particulièrement rigoureuses pour les composants CMOS en boîtier céramique.
