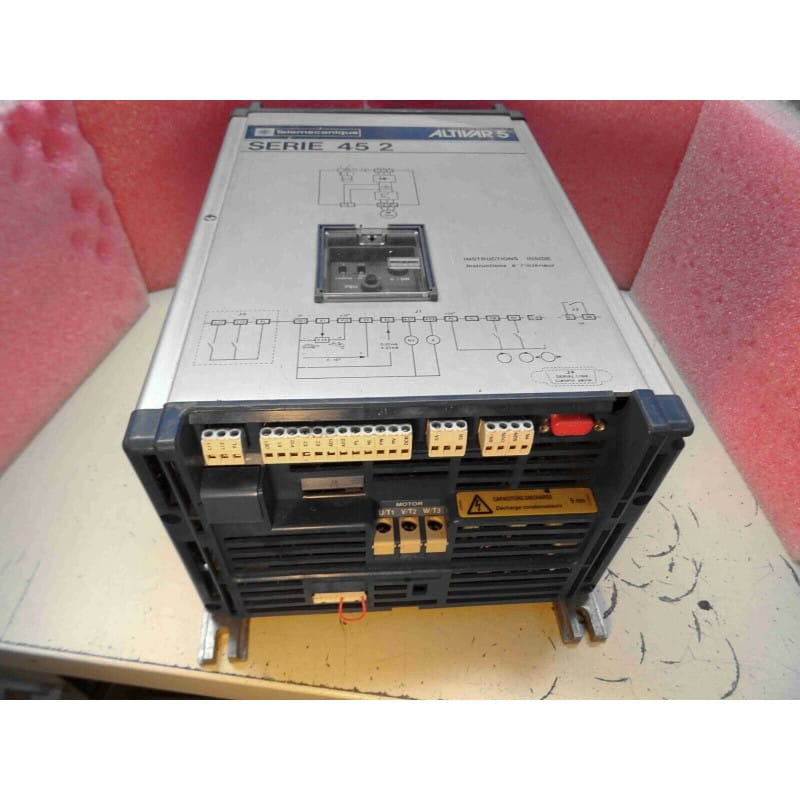

Le variateur de fréquence Télémécanique Altivar 5 série 45 2 (référence constructeur ATV452075) est un convertisseur de fréquence statique (Variable Speed Drive / Inverter) pour le pilotage et la variation de vitesse des moteurs asynchrones triphasés à cage.
Ce modèle d'une puissance nominale de 0,75 kW (1 HP) délivre une alimentation triphasée à fréquence et tension variables (contrôle U/f standard). Il intègre les réglages analogiques par potentiomètres en façade (rampes d'accélération/décélération, limitation de courant, compensation RI, seuils de vitesse minimale et maximale), des entrées logiques tout-ou-rien pour la commande de sens de marche et d'arrêt, ainsi qu'une entrée analogique standard pour consigne de vitesse déportée.
Points Forts & Intérêt pour l'Atelier
Solution Idéale pour Alimenter un Moteur Triphasé sur Prise 230 V : Permet de faire tourner un moteur triphasé 230/400 V (câblé en triangle 230 V) directement depuis une prise monophasée 230 V standard d'atelier sans perte de couple.
Robustesse Électromécanique : Conception électronique éprouvée avec composants discrets et potentiomètres accessibles sans programmation logicielle complexe.
Souplesse Mécanique : Supprime les à-coups mécaniques au démarrage grâce aux rampes d'accélération progressives et prolonge la durée de vie des transmissions par courroies ou engrenages.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Machines-Outils Traditionnelles : Rénovation et variation de vitesse pour tours à métaux, fraiseuses, perceuses sensitives ou scies à ruban d'atelier.
Convoyage & Manutention : Ajustement précis de la cadence de tapis roulants ou vis sans fin.
Consignes de Câblage & Raccordement Moteur :
Couplage de la plaque à bornes moteur : Le variateur sortant du triphasé 230 V, s'assurer impérativement de coupler le moteur asynchrone en Triangle (Δ) pour une tension nominale de 230 V (barrettes parallèles).
Câblage puissance : Alimenter l'entrée variateur (L1, L2/N) via un disjoncteur magnétothermique divisionnaire adapté (calibre 10 A). Raccorder la sortie (U, V, W) directement aux bornes du moteur sans insérer de contacteur intermédiaire entre le variateur et le moteur.
Mise à la terre : Relier impérativement la masse du moteur et la borne de terre du variateur au conducteur PE de l'installation pour éliminer les courants de fuite HF.
Précautions de Sécurité :
Après coupure de la tension d'alimentation secteur, patienter au moins 5 minutes avant toute intervention sur le bornier afin de laisser les condensateurs du bus continu se décharger totalement.
Variation de Vitesse, Entraînements Industriels & Électrotechnique / Fabricant : TÉLÉMÉCANIQUE (SCHNEIDER ELECTRIC) / Gamme : Altivar 5 série 45 / Modèle : ATV452075 / Puissance : 0,75 kW (1 HP) / Contrôle : Testé OK en fonctionnement / État : Occasion bon état.
