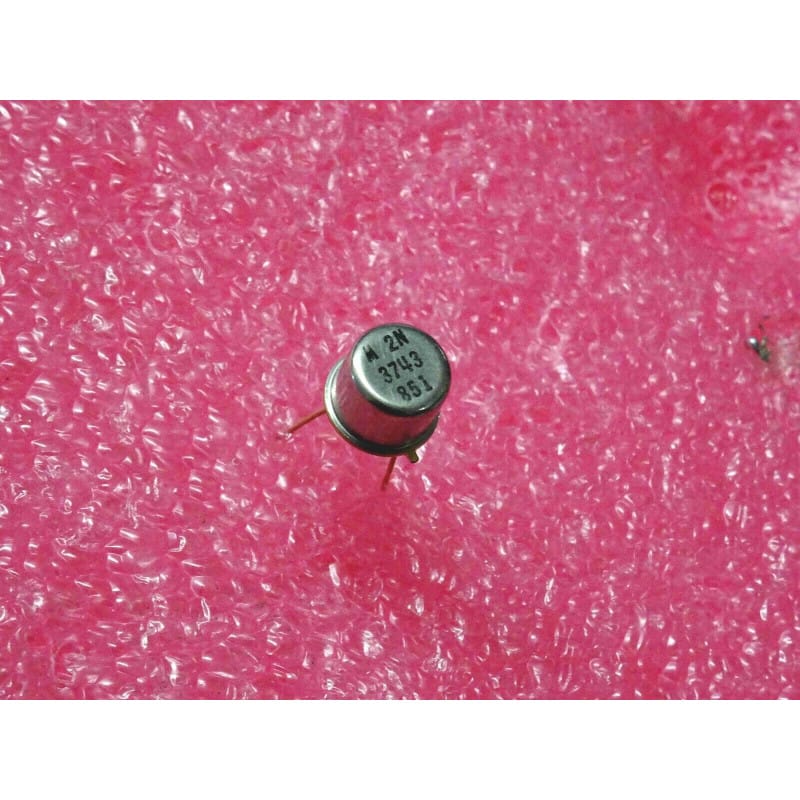

Transistor Bipolaire PNP Silicium Motorola 2N3743 – Boîtier Métallique Doré TO-5 (-40 V Vceo / -40 V Vcb – -0,05 A – Petits Signaux & Commutation)

Transistor Bipolaire PNP Silicium Motorola 2N3743 – Boîtier Métallique Doré TO-5 (-40 V Vceo / -40 V Vcb – -0,05 A – Petits Signaux & Commutation)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type PNP pour petits signaux et commutation rapide (Silicon PNP Small-Signal / Switching Transistor), issu des fabrications historiques de Motorola, référence classique 2N3743 logée dans son boîtier métallique cylindrique étanche TO-5 (TO-205AA) doté de pattes dorées. Conçu spécifiquement pour les étages différentiels, les préamplificateurs, les circuits logiques discrets et les équipements professionnels ou militaires exigeant une excellente conductivité des broches et une haute fiabilité sous un calibre de courant de -50mA. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium petits signaux (Small-Signal PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineMotorola
Référence Constructeur2N3743 (Format standard JEDEC TO-5 / TO-205AA)
Format du BoîtierBoîtier métallique cylindrique étanche à 3 broches avec pattes dorées et ergot de repérage
Tension Collecteur-Émetteur Max (Vceo)-40 V (tension de service adaptée aux étages de petits signaux et circuits analogiques)
Tension Collecteur-Base Max (Vcbo)-40 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-0,05 A (calibre de -50 mA dédié aux faibles courants et signaux de précision)
Gain en Courant Continu (hFE)hFE stable et linéaire (spécifié pour les applications analogiques exigeantes)
Puissance Dissipable Maximale (Pd / Ptot)0,8 W (à Tamb = 25°C)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsPréamplificateurs audio, instrumentation de mesure, circuits de commutation bas niveau et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Pattes Dorées Authentiques : La finition dorée des broches assure une résistance de contact minimale, une protection absolue contre l'oxydation et une soudabilité parfaite au fil des décennies.

  • Blindage Métallique TO-5 : Offre une immunité totale contre les rayonnements électromagnétiques parasites, idéal pour les étages d'entrée sensibles.

  • Qualité Militaire / Professionnelle Motorola : Composant de fabrication robuste conçu pour tolérer des conditions environnementales sévères.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-5 (Composant vu du dessous, broches pointant vers le bas, ergot de la collerette repéré) :

    • Broche 1 (proche de l'ergot) : Émetteur (E)

    • Broche 2 (centrale) : Base (B)

    • Broche 3 (opposée) : Collecteur (C) (attention, le boîtier métallique est souvent relié en interne à une connexion de blindage ou au collecteur selon le montage)

    • Rappel d'atelier : Repérez toujours l'ergot de la collerette pour éviter toute inversion lors du câblage sur circuit imprimé.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur l'Émetteur et sur le Collecteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor petit signal PNP Motorola 2N3743 boîtier TO-5 à pattes dorées neuf.
