Lot de 2 Transistors Bipolaires PNP Silicium SGS 2N5195 – Boîtier Plastique Isolé TO-126 (-60 V Vceo / -4 A Ic – 30 W – Moyenne Puissance & Commutation)

Lot de 2 Transistors Bipolaires PNP Silicium SGS 2N5195 – Boîtier Plastique Isolé TO-126 (-60 V Vceo / -4 A Ic – 30 W – Moyenne Puissance & Commutation)

(0 avis)
4,58 € 4,58 € (Toutes taxes comprises)

Ajouter au panier

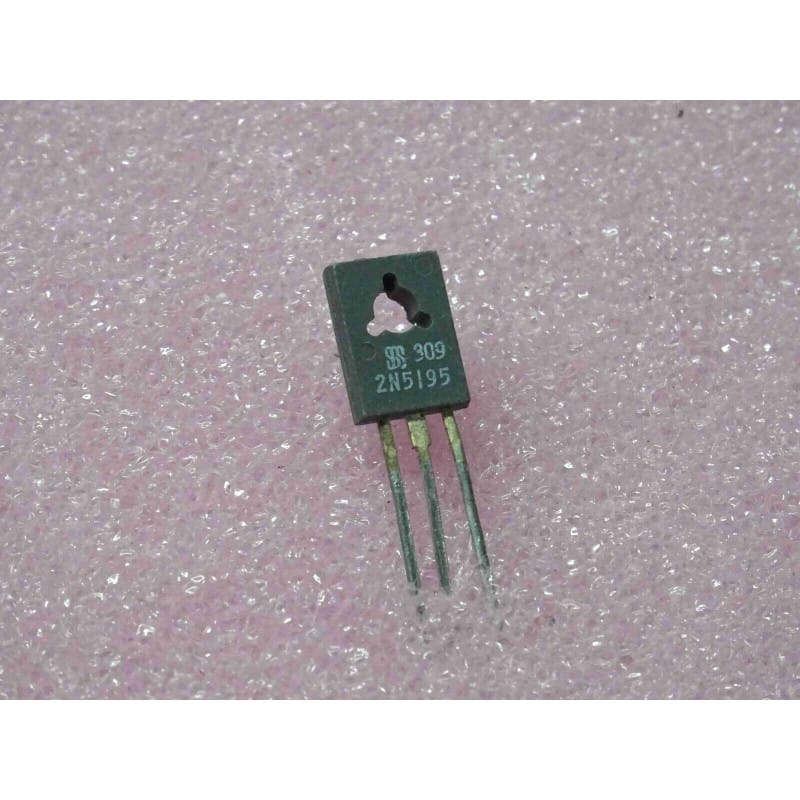

Lot de deux transistors au silicium de type PNP de moyenne puissance (Silicon PNP Medium Power Transistor), issus des fabrications historiques de SGS (SGS-ATES), référence classique 2N5195 logée dans son boîtier plastique moulé plat à languette métallique TO-126 (SOT-32). Conçu spécifiquement pour les étages de commande audio complémentaires (souvent associé au 2N3054 en étage push-pull), les régulateurs de tension linéaires et les circuits de commutation exigeant un calibre de courant de -4A sous une tension de -60V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de deux pièces.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium moyenne puissance (Medium Power PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineSGS (SGS-ATES)
Référence Constructeur2N5195 (Format standard JEDEC TO-126 / SOT-32)
Format du BoîtierBoîtier plastique plat TO-126 à 3 broches avec languette métallique arrière percée pour fixation
Tension Collecteur-Émetteur Max (Vceo)-60 V (forte tenue en tension adaptée aux alimentations stabilisées et étages de puissance)
Tension Collecteur-Base Max (Vcbo)-60 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-4 A (calibre de courant robuste pour commuter ou réguler des charges substantielles)
Gain en Courant Continu (hFE)hFE stable (compris généralement entre 20 et 150 selon les conditions de charge Ic = -1,5 A)
Puissance Dissipable Maximale (Pd / Ptot)30 W (à Tc = 25°C avec un dissipateur thermique adapté) / 1,5 W (en air libre sans radiateur)
Plage de Température de Jonction (Tj)-65°C à +150°C
QuantitéLot de 2 composants unitaires neufs de stock d'atelier (NOS)
Usage & ApplicationsÉtages de sortie audio complémentaires, alimentations régulées linéaires, drivers de puissance et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Calibre de -4 A sous -60 V : Offre une excellente robustesse pour commuter des charges inductives ou piloter des étages de puissance de moyenne envergure.

  • Complémentarité Historique : Constitue traditionnellement le pendant PNP idéal pour les transistors NPN de la famille du 2N3054 dans les architectures d'amplification symétriques.

  • Format TO-126 Pratique : Permet une fixation simple et isolée sur un petit radiateur en aluminium pour dissiper efficacement les calories en régime permanent.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-126 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Émetteur (E)

    • Broche centrale : Collecteur (C) (également relié électriquement à la languette métallique arrière)

    • Broche de droite : Base (B)

    • Rappel d'atelier : Notez que le brochage standard des TO-126 est E-C-B. La languette métallique arrière étant reliée au collecteur, prévoyez un isolant thermique (mica ou silicone) et un canon isolant pour la vis si votre radiateur est relié à la masse. Appliquez une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche de droite) et la touche rouge (+) successivement sur l'Émetteur (broche de gauche) et sur le Collecteur (broche centrale). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 2 transistors PNP moyenne puissance SGS 2N5195 boîtier TO-126 neuf.
