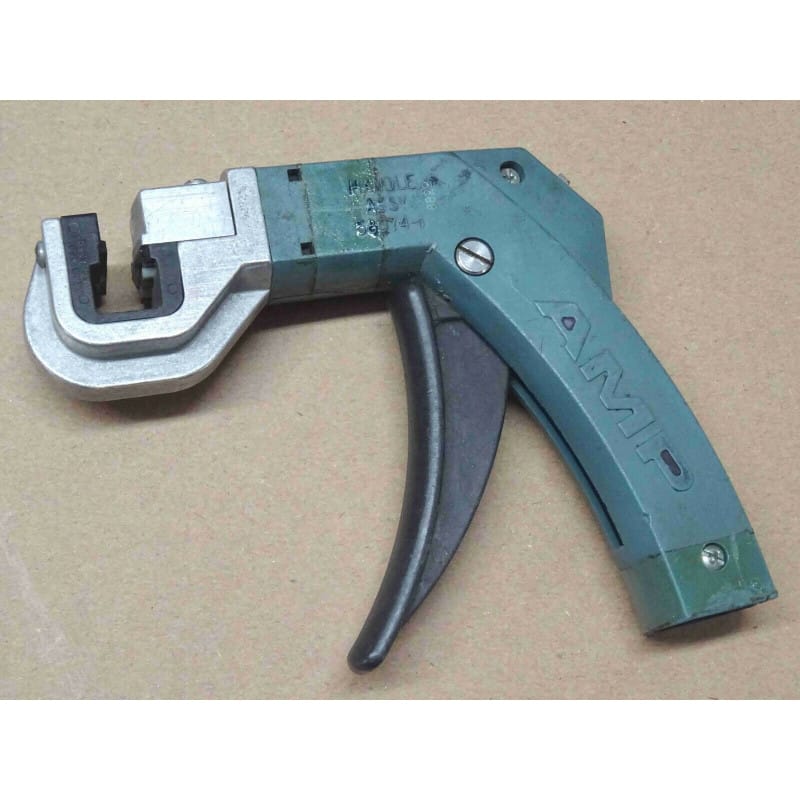

Cet ensemble d'outillage manuel professionnel se compose de la poignée à cliquet universelle AMP 58074-1 (Manual Pistol Grip Handle Assembly) combinée à la tête d'insertion spécifique 58063-2 (Terminating Head Assembly), développées et fabriquées par le leader mondial de la connectique AMP Inc. (désormais TE Connectivity). Conçu pour le câblage industriel, les ateliers de faisceautage et la maintenance de fonds de panier, cet outil assure l'insertion et le sertissage simultané à déplacement d'isolant (technologie IDC – Insulation Displacement Contact) des conducteurs discrets dans les connecteurs Sub-D miniatures.
La tête 58063-2 est dédiée à la gamme de connecteurs Sub-D industriels AMPLIMITE HDE-20 (connecteurs D-Sub à contacts IDC au pas standard 2,77 mm, adaptés aux jauges AWG 26 à 22 ou 30 à 26 selon les peignes). La poignée ergonomique type « pistolet » 58074-1 intègre un mécanisme de démultiplication à cliquet étalonné (CERTI-CRIMP style ratchet) garantissant un cycle d'insertion complet et reproductible avant déverrouillage, éliminant tout risque de faux contact par sous-enfoncement du fil.
Mémo Technique & Points Clés d'Atelier
Principe de Fonctionnement & Gain de Temps (Technologie IDC) :
Aucun dénudage préalable du fil n'est nécessaire. L'outil pousse le conducteur isolé directement dans les fourches de contact en bronze phosphoreux du connecteur HDE-20. Les couteaux internes de la fourche fendent la gaine isolante et réalisent un contact métallique hermétique à froid par sertissage élastique.
La tête 58063-2 maintient le boîtier Sub-D et guide le fil dans l'axe exact de la cavité pour éviter de tordre les broches.
Modularité de la Poignée 58074-1 :
La poignée « pistolet » 58074-1 est un standard modulaire d'atelier chez AMP : la tête se retire et se remplace en quelques secondes sans outil pour monter d'autres têtes de la gamme (ex. têtes série MTA-100 pour pas 2,54 mm, MTA-156 pour pas 3,96 mm ou têtes pour rubans plats).
Consignes d'Utilisation & Précautions d'Atelier :
Cycle complet obligatoire : Une fois la gâchette actionnée, presser fermement jusqu'au déblocage automatique du cliquet pour garantir que le fil est descendu à la profondeur nominale dans le contact IDC.
Ajustement de l'indexeur : Régler la position du guide coulissant en fonction du nombre de points du boîtier Sub-D (9, 15, 25, 37 ou 50 broches) pour aligner chaque cavité face au poinçon d'insertion.
Entretien : Nettoyer périodiquement les glissières et le poinçon d'insertion avec un chiffon propre imprégné de quelques gouttes d'huile fine de mécanique générale. Ne pas utiliser de solvant chloré sur les parties plastiques de guidage.
Outillage Professionnel de Câblage, Sertissage & Connectique / Fabricant : AMP INC. (TE CONNECTIVITY) / Ensemble : Poignée pistolet 58074-1 + Tête d'insertion 58063-2 / Application : Connecteurs Sub-D à déplacement d'isolant AMPLIMITE HDE-20 / Type : Outil manuel d'insertion IDC à cliquet.
