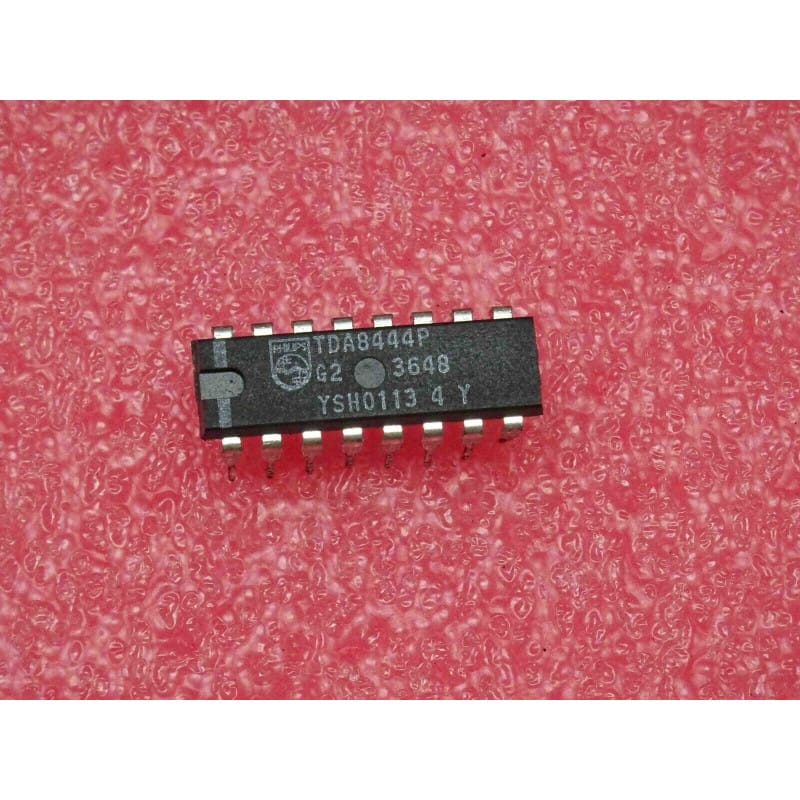

Le TDA8444P (souvent écrit ci TDA 8444 P ou ic TDA8444P) est un circuit intégré spécialisé dans la conversion numérique-analogique multiphasée, fabriqué historiquement par Philips Semiconductors (aujourd'hui NXP).
Ce composant intègre huit DACs indépendants d'une résolution de 6 bits, pilotables individuellement via une liaison série bidirectionnelle à deux fils de type I²C-bus. Il est particulièrement apprécié pour le réglage numérique de paramètres analogiques (tensions de polarisation, volumes, contrastes, ou seuils de déclenchement) dans les équipements électroniques, les téléviseurs et les instruments de mesure de l'ère classique. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.
Fabricant : Philips Semiconductors.
Fonction : Octuple DAC 6 bits avec interface bus I²C (Octuple 6-bit Digital-to-Analog Converters with I²C-bus).
Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).
Signification de la référence :
TDA8444 : Référence de base du circuit de conversion octuple I²C de Philips.
-P : Suffixe indiquant un boîtier en plastique de type DIP traversant (Plastic Dual In-line Package).
Performances clés :
8 sorties analogiques indépendantes : Permet de générer 8 tensions continues distinctes à partir de consignes numériques transmises sur le bus I²C.
Résolution de 6 bits : Offre 64 niveaux de tension possibles par canal pour un ajustement fin des paramètres.
Bus I²C : Simplifie le câblage et le contrôle par microcontrôleur en réduisant le nombre de lignes de commande nécessaires.
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Brochage et Alimentation : Le circuit dispose de connexions dédiées pour l'alimentation analogique/numérique, la masse commune, les lignes du bus I²C (SDA et SCL), ainsi que les huit broches de sortie analogique correspondants à chaque DAC.
Diagnostic Express (Absence de réglage ou plantage du bus I²C) :
Symptômes Courants en Atelier :
Les tensions de sortie ne réagissent plus aux commandes numériques ou bloquent à une valeur fixe : Circuit intégré endommagé suite à une surtension sur les sorties ou blocage du bus I²C en amont.
Perturbation générale du bus I²C de l'appareil : Court-circuit interne sur les broches SDA/SCL du composant.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stable de la tension d'alimentation continue sur la broche VCC dédiée par rapport à la masse.
Contrôle du bus I²C : Observer à l'oscilloscope l'activité sur les lignes SDA et SCL lors des trames de communication émises par le microcontrôleur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
