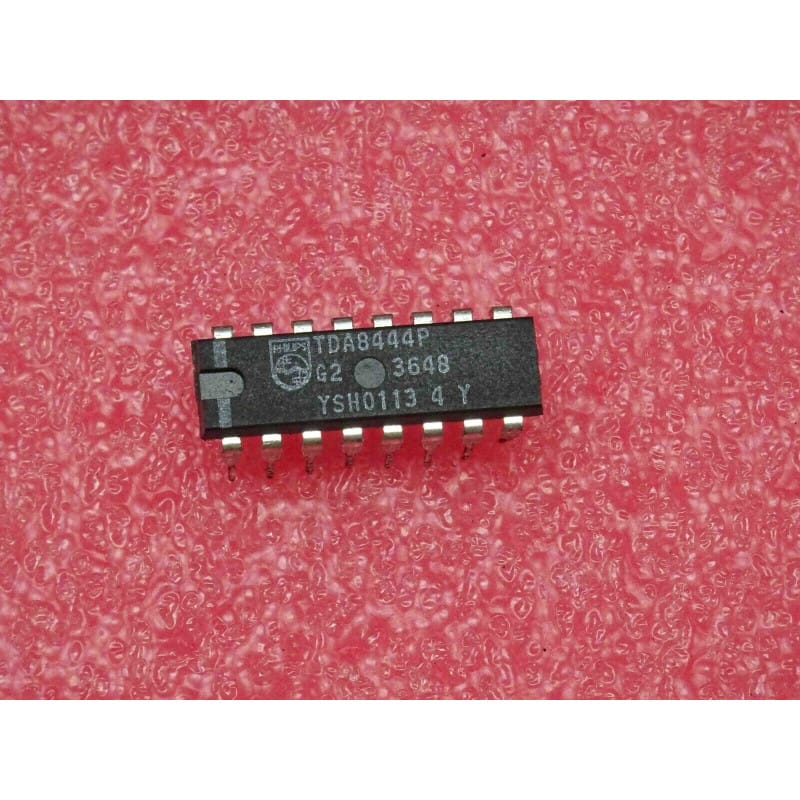

Le TDA8444P (souvent écrit ci TDA 8444 P ou ic TDA8444P) est un circuit intégré comprenant huit convertisseurs numérique-analogique (CNA / DAC) 6 bits indépendants, contrôlés via un bus de communication I2C, fabriqué historiquement par Philips (désormais NXP Semiconductors).
Ce composant spécialisé est conçu pour remplacer les potentiomètres ajustables mécaniques dans les équipements électroniques grand public et professionnels (notamment les téléviseurs, les moniteurs et les appareils audio/vidéo). Il permet un réglage numérique précis de paramètres analogiques tels que le volume, la luminosité, le contraste ou les tensions de polarisation. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-20.
Fabricant : Philips / NXP Semiconductors.
Fonction : Octuple DAC 6 bits avec interface bus I2C (Octuple 6-bit DACs with I2C-bus).
Boîtier : DIP-20 (Dual In-line Package à 20 broches traversantes).
Signification de la référence :
TDA8444 : Référence standard de la famille des convertisseurs multiples commandés par bus I2C de Philips.
-P : Désigne la version en boîtier plastique DIP traversant (Plastic Dual In-line Package).
Performances clés :
8 canaux indépendants : Intègre huit sorties analogiques distinctes pilotées par des CNA 6 bits (64 niveaux de réglage par canal).
Interface I2C : Simplifie le câblage et permet un contrôle entièrement numérisé des tensions de référence ou de polarisation via le microcontrôleur du système.
Mémoire volatile par canal : Chaque canal conserve la dernière valeur programmée tant que l'alimentation du circuit est maintenue.
Repérage & Broches Clés (Boîtier DIP-20) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Bus I2C : Les lignes de communication SDA (données) et SCL (horloge) nécessitent des résistances de tirage (pull-up) externes vers le rail d'alimentation pour fonctionner correctement.
Diagnostic Express (Perte de réglages ou absence de réponse I2C) :
Symptômes Courants en Atelier :
Les tensions de sortie sur les broches analogiques restent figées ou ne répondent pas aux commandes du microprocesseur : Bus I2C bloqué, absence d'alimentation ou adresse I2C incorrecte.
Dérive des paramètres réglés : Instabilité de la tension d'alimentation principale (VCC) qui sert de référence aux convertisseurs internes.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation continue (généralement +5V ou +12V selon l'application) sur la broche VCC dédiée par rapport à la masse.
Observation du bus I2C : Utiliser un oscilloscope pour vérifier l'activité sur les lignes SDA et SCL lors des trames d'écriture envoyées par le processeur principal.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 20 broches est fortement conseillée pour le remplacement ou le prototypage afin d'isoler le composant de la chaleur excessive du fer à souder.
Précautions ESD : Manipuler le circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
