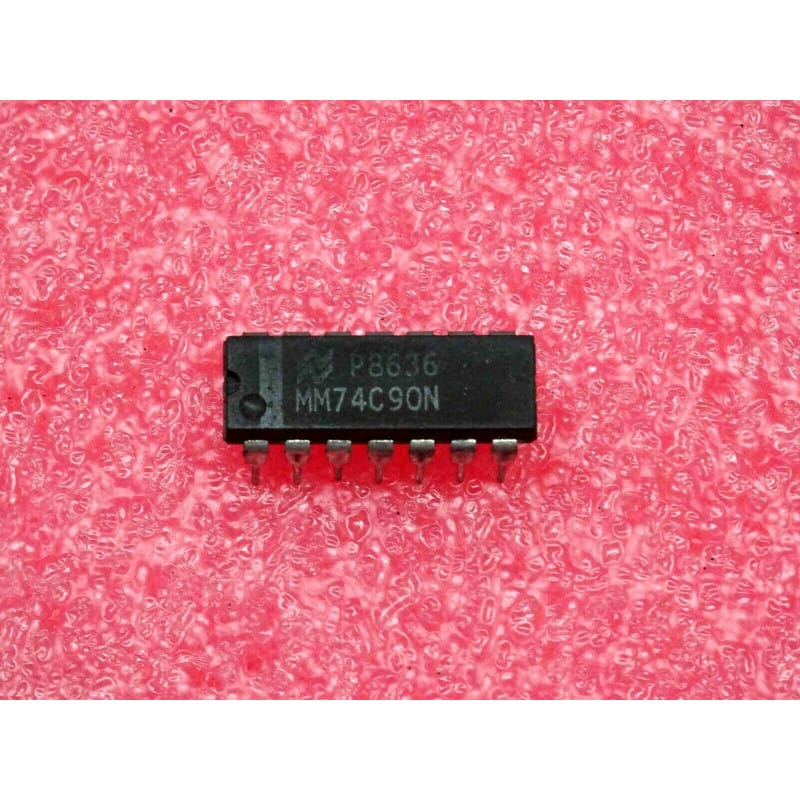

Le MM74C90N (souvent écrit ci: MM 74C90 N ou ic: MM74C90N) est un circuit intégré logique CMOS, fabriqué historiquement par National Semiconductor (désormais Texas Instruments).
Ce composant classique de la logique CMOS de la série 74C intègre un compteur programmable de type décadaire (diviseur par 10) et binaire (diviseur par 16) sur 4 bits. Il est conçu pour fonctionner sur une large plage de tensions et est logé dans un boîtier double en ligne traversant en plastique de type DIP-14.
Fabricant : National Semiconductor (Texas Instruments).
Fonction : Compteur décadaire et binaire 4 bits (4-Bit Decade / Binary Counter).
Technologie : Logique CMOS (Série 74C).
Boîtier : DIP-14 (Dual In-line Package à 14 broches traversantes).
Signification de la référence :
MM74C90 : Référence standard du compteur synchrone/asynchrone CMOS équivalent aux fonctions de la famille TTL 7490 mais en technologie CMOS basse consommation.
-N : Désigne le boîtier en plastique DIP traversant standard (Plastic Dual In-line Package).
Performances clés :
Double mode de comptage : Permet de configurer le circuit soit en compteur décadaire (BCD / modulo 10), soit en compteur binaire naturel (modulo 16).
Large plage d'alimentation : Compatible avec les niveaux logiques CMOS et TTL sur une plage étendue de tensions continues.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Entrées de commande : Comme pour la plupart des circuits CMOS, les entrées de remise à zéro (Reset) ou de comptage non utilisées ne doivent pas être laissées flottantes pour éviter tout déclenchement erratique.
Diagnostic Express (Absence de comptage ou sorties figées) :
Symptômes Courants en Atelier :
Les sorties restent figées à l'état haut ou bas malgré les impulsions d'horloge en entrée : Broches de commande de remise à zéro (Master Reset) maintenues actives, ou absence d'alimentation.
Comptage erratique ou sauts de pas : Parasites sur la ligne d'horloge dus à une absence de découplage ou à des fronts de signal trop lents.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation continue sur la broche VCC dédiée par rapport à la masse (GND).
Observation des signaux : Utiliser un oscilloscope pour vérifier l'arrivée des impulsions d'horloge sur les entrées de comptage et l'évolution des états logiques sur les 4 sorties (QA à QD).
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le prototypage ou la maintenance afin d'éviter d'exposer ce composant à la chaleur excessive du fer à souder.
Précautions ESD : Manipuler le circuit en respectant les règles fondamentales de protection contre les décharges électrostatiques, inhérentes aux technologies CMOS.
