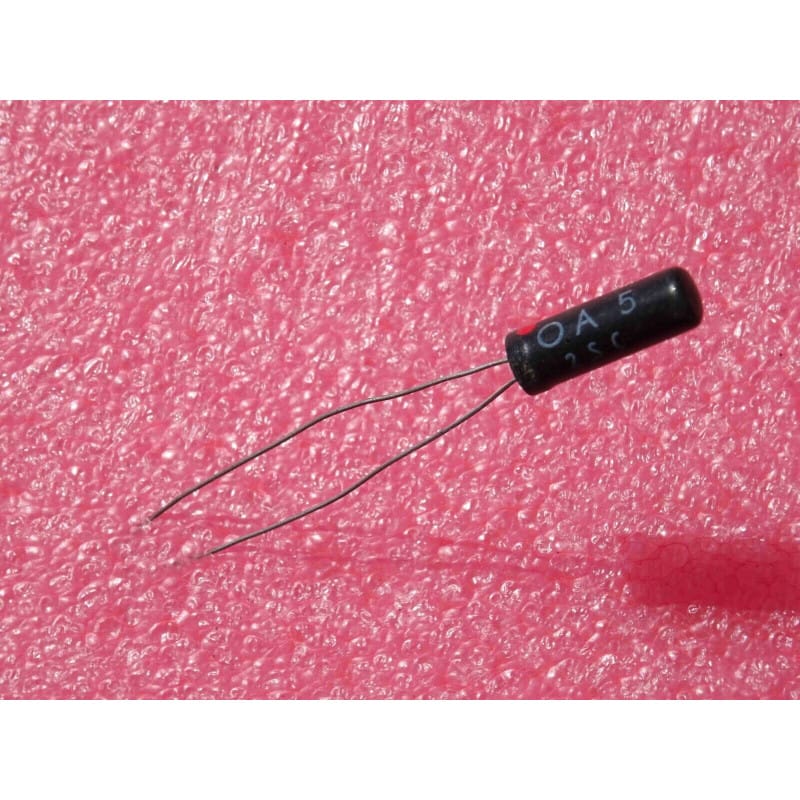

Diode historique au germanium petit signal, détection haute fréquence et commutation logique (Vintage Point-Contact / Gold-Bonded Germanium Diode) de référence standard européenne Pro-Electron OA5 (OA 5 / série historique pionnière OA5, OA7, OA8, OA9 / équivalents OA85, OA95, AA119, 1N34A, 1N270) (fabricants historiques de référence : Philips / Mullard, Telefunken, Valvo, Intermetall, ITT Semiconductors, Siemens), conçue pour les spécialistes de la restauration de radios et calculateurs à semi-conducteurs d'époque, concepteurs et moddeurs de pédales d'effet guitare vintage (Fuzz, Boosters, Overdrive chaud), récepteurs à galène/cristal et collectionneurs de semi-conducteurs pionniers.
La diode OA5 est l'un des premiers modèles de référence historique de la célèbre série européenne OA. Encapsulée dans le boîtier axial en verre transparent scellé hermétique grand format DO-7 / format vintage 5 x 15 mm laissant apparaître le fil de contact interne (Point-Contact / Whisker), elle a été développée pour combiner une haute tension inverse admissible pour du germanium avec une tension de seuil directe très basse. Elle supporte une tension inverse de crête / continue de blocage (VR / VRRM / Umax) de 100 V, délivre un courant direct moyen nominal (IF / IO) de 30 mA à 50 mA (avec des pointes transitoires admissibles jusqu'à 150 mA), et présente une chute de tension directe typique (VF / Uf) remarquablement basse comprise entre 0,26 V et 0,35 V sous faible courant. En audio analogique, elle génère un écrêtage très progressif et chaleureux (soft-clipping), tandis qu'en radiofréquence, elle permet une détection d'enveloppe AM/HF linéaire sur signaux de faible amplitude.
Haute Tenue en Tension Inverse pour du Germanium (100 V) :
Modèle sommet de série (comparé aux OA7/OA9 limitées à 25 V - 45 V), permettant de travailler sur des amplitudes de signal élevées et des étages logiques discrets vintage sans risque de claquage.
Tension de Seuil Directe Ultra-Basse (VF ~0,30 V sous faible courant) :
Conduction quasi-instantanée dès les très faibles niveaux, idéale pour la détection radio passive sans pile d'alimentation.
Comportement Audio Chaleureux & Doux (Soft-Clipping) :
Très recherchée pour les montages d'écrêtage de pédales d'effet guitare vintage (saturation organique, riche en harmoniques paires et sans agressivité).
Boîtier Verre Transparent Scellé Hermétique (DO-7 / 5 x 15 mm) :
Structure étanche laissant voir la mécanique interne de pointe de contact, apportant une authenticité visuelle et technique unique.
Capacité Parasite Interne Très Réduite (CJ < 1,0 pF) :
Réponse dynamique sans traînage sur les bandes HF, VHF et circuits de modulation/démodulation.
État : Pièce neuve de stock d'époque (NOS / New Old Stock), corps en verre impeccable, broches axiales étamées d'origine prêtes pour le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague colorée (ou marquage de couleur vers l'une des extrémités du corps en verre) repère la Cathode (sortie du pôle positif continu en détection/redressement).
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode côté bague) : Conduction mesurée entre 0,25 V et 0,35 V (seuil caractéristique d'une jonction germanium saine).
Sens inverse : Affichage circuit ouvert (0L) ou très légère fuite résiduelle normale en microampères (signature typique du germanium à température ambiante).
Domaines d'Application Clés en Atelier :
Pédales d'Effet Guitare Analogiques (Overdrive & Fuzz) : Montée en paire tête-bêche symétrique ou asymétrique pour un écrêtage doux, chantant et compressé.
Détection Radio AM & Postes à Cristal / Galène : Récupération de l'enveloppe audio sur ondes courtes (OC), grandes ondes (GO) et moyennes ondes (PO) sans apport d'énergie externe.
Sondes RF Détectrices d'Atelier (RF Probes) : Redressement de crête pour la mesure des tensions haute fréquence sur oscilloscope ou voltmètre jusqu'à plus de 100 MHz.
Restauration de Postes Radio & Calculateurs Vintage : Remplacement conforme d'origine sur châssis Philips, Grundig, Telefunken et premiers ordinateurs/calculateurs discrets des années 1950-1960.
Consignes Impératives de Montage & Brasage (Haute Sensibilité Thermique) :
La jonction germanium se dégrade irréversiblement au-delà de sa température limite de 75°C.
Placer impérativement une pince métallique ou une précelle (dissipateur thermique de pincement) sur la broche entre le corps en verre et la zone de soudure pendant toute l'opération.
Souder avec un fer régulé propre en limitant le temps de contact thermique à moins de 2 secondes.
Pour le cambrage des broches axiales, maintenir impérativement la patte avec une pince plate à au moins 2 mm du verre afin de ne jamais forcer sur le joint d'étanchéité verre-métal du boîtier.
Composants Électroniques & Semi-conducteurs Vintage / Fabricants Historiques : Philips / Mullard / Telefunken / Valvo / Intermetall / Référence Constructeur : OA5 (Variantes d'écriture : OA 5 / Série Pro-Electron OA5 à OA9 / Équivalents : OA85, OA95, AA119, 1N34A, 1N270) / Type de Composant : Diode solide au germanium à pointe de contact petit signal et détection HF (Point-Contact Germanium Detector Diode) / Tension Inverse Maximale (VRRM / Umax) : 100 V / Tension Continue de Blocage (VR) : 100 V / Courant Direct Moyen Nominal (IF / IO) : 30 mA à 50 mA / Courant Direct de Crête Max : 150 mA / Chute de Tension Directe Typique (VF / Uf) : ~0,30 V sous faible courant (max 0,45 V sous 10 mA) / Capacité Diode en Inverse (CJ) : Inférieure à 1,0 pF à 1 MHz / Boîtier Mécanique : Axial verre transparent scellé hermétique DO-7 / 5 x 15 mm / Température Maximale de Jonction : +75°C / État : Neuf de stock d'époque d'origine (NOS / New Old Stock), perles de verre impeccables, broches étamées d'origine sans oxydation, jamais soudé. Composant de collection très recherché pour récepteurs radio AM/galène, sondes de mesure RF, pédales d'effet guitare vintage (saturation crémeuse) et restauration d'équipements électroniques pionniers.
