Lot de 3 diodes de redressement de puissance standard au silicium à jonction passivée (Standard Recovery Silicon Rectifier Diode) de référence standard universelle JEDEC 1N4384 (1N 4384 / série 1N4383 à 1N4385 / équivalents 1N4004, BY127, 1N5060, EM516) fabriquées par le constructeur historique Thomson-CSF (Thomson Semi-conducteurs), conçu pour les techniciens de maintenance électronique, spécialistes de la restauration d'appareils audio et instruments de mesure vintage, réparateurs d'alimentations linéaires et électroniciens d'atelier.

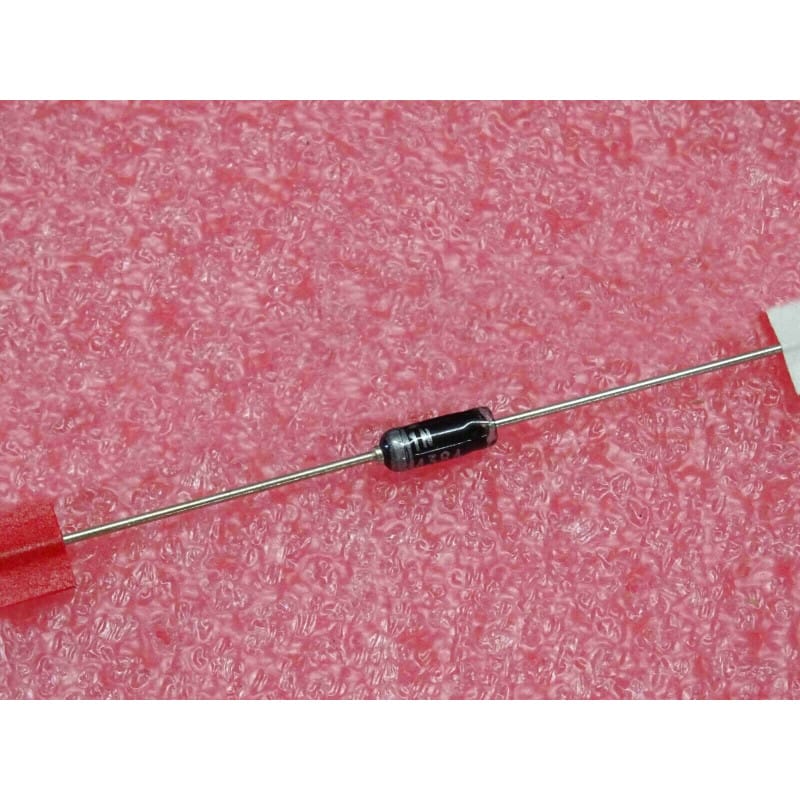

La diode Thomson 1N4384 est un semi-conducteur de redressement robuste au silicium encapsulé dans le traditionnel boîtier axial en plastique moulé ignifugé DO-41 (DO-204AL). Développée pour le redressement général 50/60 Hz, la protection de polarité et la commutation moyenne puissance, elle supporte une tension inverse de crête répétitive (VRRM / Urrm) de 400 V (tension continue de blocage VR de 400 V / tension efficace max VRMS de 280 V AC), délivre un courant direct moyen nominal (IF / IF(AV) / IO) de 1,0 A (en continu à température ambiante standard), et encaisse un courant de surcharge crête non répétitif (IFSM) de 30 A à 50 A (onde demi-sinus 10 ms / 8,3 ms). Sa jonction passivée de haute qualité Thomson garantit une grande stabilité thermique, un très faible courant de fuite inverse (inférieur à 5 µA sous 400 V à 25°C) et une excellente longévité face aux cycles de charge des blocs d'alimentation.
Calibre Polyvalent 400 V / 1 A :
Tension inverse parfaitement dimensionnée pour les secondaires de transformateurs jusqu'à 115 V AC et bus continus 48 V, 110 V ou 230 V DC avec une large marge de sécurité face aux transitoires.
Fabrication Historique Thomson-CSF :
Semi-conducteur d'époque de haute fiabilité issu des fonderies françaises Thomson, réputé pour la pureté de sa jonction et sa régularité de fabrication.
Format Axial Universel DO-41 :
Boîtier standard à broches étamées faciles à mettre en forme pour l'insertion sur circuit imprimé traversant ou cartes à bandes.
Forte Robustesse aux Surcharges (IFSM jusqu'à 30 A - 50 A) :
Absorbe sans claquage l'appel de courant à la mise sous tension lors de la charge initiale des condensateurs de filtrage.
Faible Courant Inverse de Fuite (< 5 µA sous 400 V) :
Évite toute dérive thermique et préserve le rendement des étages d'alimentation.
Interchangeabilité Directe :
Remplace directement les diodes de la série 1N4004, 1N4003 (200 V), 1N4002 (100 V), 1N4001 (50 V) et équivalents européens de même calibre.
État : Pièces neuves de stock d'époque (NOS / New Old Stock), broches axiales étamées d'origine propres et sans oxydation, prêtes pour le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague blanche (ou argentée) imprimée sur le corps cylindrique noir repère la Cathode (sortie du pôle positif continu + en montage redresseur).
Raccordement Électrique :
L'Anode (côté sans bague) est reliée à l'arrivée alternative ou à la source.
La Cathode (côté bague) est reliée à la sortie positive continue ou au rail de filtrage.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction mesurée entre 0,50 V et 0,65 V (signature normale d'une jonction silicium saine).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés :
Ponts de Graetz Monophasés Discrets 1 A : Réalisation de ponts redresseurs pour transformateurs 12 V, 24 V, 48 V ou 110 V AC.
Protection Inversion de Polarité : Montée en série sur l'entrée d'alimentation continue de modules électroniques, instruments ou pédales d'effet.
Diode de Roue Libre (Freewheeling) : Protection contre les surtensions inductives aux bornes des bobines de relais 12 V, 24 V, 48 V et électrovannes DC.
Restauration de Matériel Vintage Européen : Remise en état d'alimentations de platines, amplificateurs audio Thomson / Dual / Philips et blocs d'alimentation d'époque.
Consignes de Montage :
Pour le cambrage des broches axiales, maintenir la patte avec une pince plate à au moins 2 mm du corps plastique afin de ne pas contraindre les liaisons internes.
Réaliser la soudure à l'aide d'un fer régulé (temps de chauffe recommandé inférieur à 3 secondes).
Composants Électroniques & Semi-conducteurs / Fabricant Historique : Thomson-CSF (Thomson) / Référence Standard : 1N4384 (Standard JEDEC / Variantes : 1N 4384 / Famille 1N4383 à 1N4385 / Équivalents : 1N4004, BY127, 1N5060, EM516) / Type de Composant : Diode de redressement silicium standard 50/60 Hz (Standard Recovery Silicon Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 400 V / Tension Continue de Blocage Max (VR) : 400 V / Tension Efficace Max (VRMS) : 280 V AC / Courant Direct Moyen Nominal (IF / IF(AV) / IO) : 1,0 A / Courant de Surcharge Crête Non Répétitif (IFSM) : 30 A à 50 A (onde demi-sinus 10 ms) / Chute de Tension Directe Max (VF) : ~0,9 V typique sous 1,0 A (max 1,1 V à 25°C) / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous 400 V à 25°C / Boîtier Mécanique : Axial plastique surmoulé DO-41 (DO-204AL / résine époxy ignifugée UL 94V-0) / Conditionnement : Lot de 3 pièces / Température de Fonctionnement : -65°C à +175°C / État : Neuf de stock d'époque (NOS / New Old Stock Genuine Thomson), broches axiales étamées d'origine sans oxydation, jamais soudé. Composant standard polyvalent indispensable pour alimentations linéaires 12V-110V, ponts de Graetz 1A, protection anti-inversion et maintenance électronique générale.
