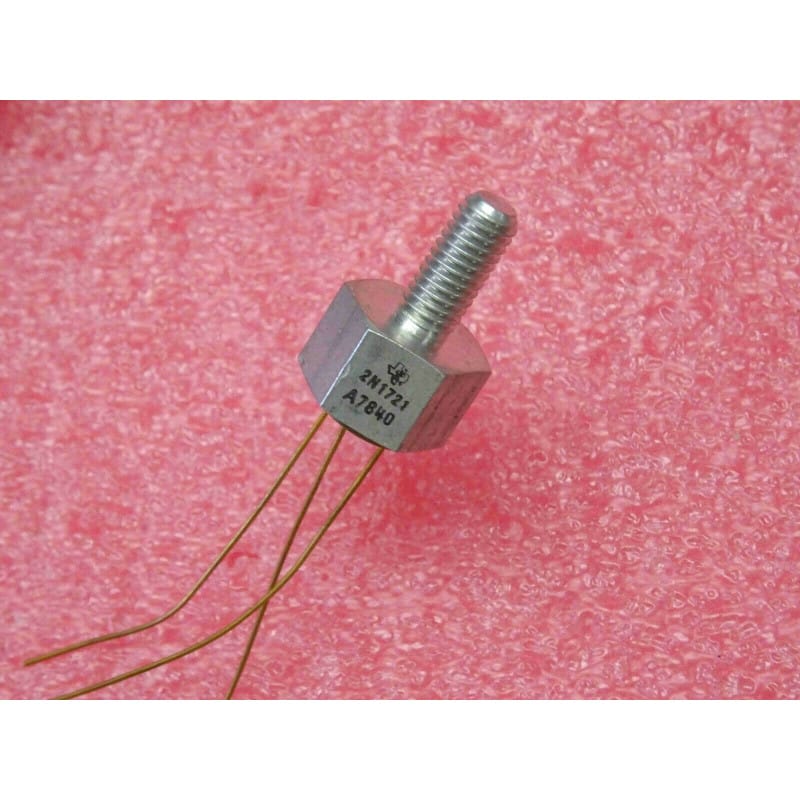

Transistor Bipolaire NPN Silicium Texas Instruments 2N1721 – Boîtier Métallique Industriel TO-53 / TO-36 (30 V Vceo / 1 A Ic – Moyenne Puissance & Commutation)

Transistor Bipolaire NPN Silicium Texas Instruments 2N1721 – Boîtier Métallique Industriel TO-53 / TO-36 (30 V Vceo / 1 A Ic – Moyenne Puissance & Commutation)

(0 avis)
11,67 € 11,67 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de moyenne puissance (Silicon NPN Power Transistor), issu des fabrications historiques de Texas Instruments (TI), référence classique 2N1721 logée dans son boîtier métallique lourd à embase hexagonale et goujon de fixation de type TO-53 (souvent apparenté aux formats TO-36 ou boîtiers de puissance à vis). Conçu spécifiquement pour les régulateurs de tension linéaires, les convertisseurs et les étages de commande industriels exigeant un composant silicium de grande robustesse sous un calibre de 1A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure de puissance historique de type mesa ou planaire
Fabricant d'OrigineTexas Instruments (TI)
Référence Constructeur2N1721 (Format standard JEDEC TO-53 / TO-36)
Format du BoîtierBoîtier métallique lourd à goujon fileté (stud-mount) avec 2 broches rigides de commande
Tension Collecteur-Émetteur Max (Vceo)30 V (tension de service robuste adaptée aux alimentations stabilisées et circuits de commande)
Tension Collecteur-Base Max (Vcbo)60 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)1 A (calibre de courant robuste pour un composant de cette génération monté sur goujon)
Gain en Courant Continu (hFE)hFE stable (caractéristique des premiers standards de puissance Texas Instruments)
Puissance Dissipable Maximale (Pd / Ptot)Forte dissipation thermique par conduction directe sur châssis ou radiateur massif via le goujon fileté
Plage de Température de Jonction (Tj)-65°C à +175°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsRestauration d'équipements de mesure, alimentations de laboratoire anciennes, calculateurs et maintenance de matériel professionnel vintage

Points Forts & Spécificités Techniques

  • Boîtier à Goujon (Stud-Mount) TO-53 : Permet un vissage mécanique direct et un contact thermique optimal sur un dissipateur ou un châssis en aluminium, évacuant efficacement l'énergie thermique.

  • Qualité Texas Instruments d'Époque : Fabrication nord-américaine historique de grande fiabilité, très recherchée pour la maintenance à l'identique de matériel électronique ancien.

  • Robustesse Mécanique : Conçu pour supporter des environnements sévères et des contraintes thermiques répétées en régime permanent.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-53 (Composant vu de face, les deux broches vers le bas, goujon fileté vers l'arrière) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Boîtier / Goujon fileté : Collecteur (C) (le corps entier et la vis de fixation sont directement reliés au collecteur)

    • Rappel d'atelier : Le goujon métallique étant sous tension de collecteur, l'utilisation d'une rondelle isolante (mica ou céramique) et d'un canon isolant est impérative si le radiateur ou le châssis de l'appareil est relié à la masse. Serrez l'écrou modérément avec une clé dynamométrique adaptée pour ne pas endommager le filetage. Appliquez de la pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Boîtier/Goujon (Collecteur). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN Texas Instruments 2N1721 boîtier TO-53 neuf.
