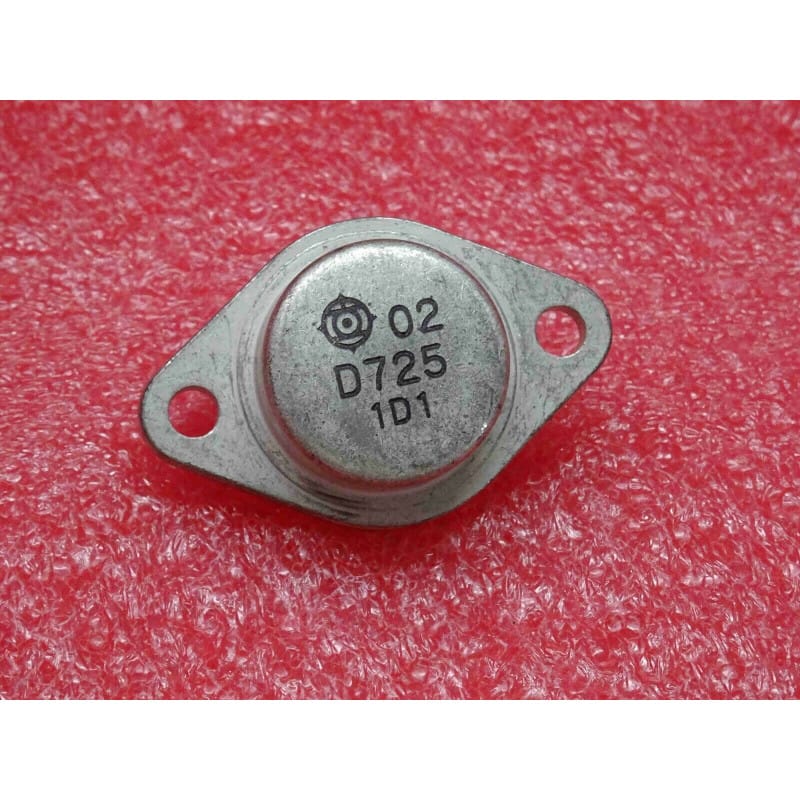

Transistor Bipolaire NPN Silicium Hitachi 2SD725 – Boîtier Métallique Industriel TO-3 (60 V Vceo / 6 A Ic – Audio & Commutation)

Transistor Bipolaire NPN Silicium Hitachi 2SD725 – Boîtier Métallique Industriel TO-3 (60 V Vceo / 6 A Ic – Audio & Commutation)

(0 avis)
7,92 € 7,92 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de puissance (Silicon NPN Power Transistor), issu des fabrications historiques de Hitachi, référence professionnelle 2SD725 logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les amplificateurs audio haute fidélité, les régulateurs de tension linéaires et les circuits de commutation exigeant un composant silicium de grande linéarité sous un calibre de 6A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale de puissance
Fabricant d'OrigineHitachi
Référence Constructeur2SD725 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique lourd à bride TO-3 à 2 broches de commande sur l'embase
Tension Collecteur-Émetteur Max (Vceo)60 V (tension de service robuste adaptée aux étages audio et alimentations stabilisées)
Tension Collecteur-Base Max (Vcbo)60 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)6 A (calibre de courant robuste pour commuter ou réguler des charges intermédiaires)
Gain en Courant Continu (hFE)hFE stable et linéaire (particulièrement recherché pour les étages push-pull audio)
Puissance Dissipable Maximale (Pd / Ptot)40 W à 50 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-55°C à +150°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsAmplificateurs audio hi-fi, alimentations régulées, variateurs et maintenance de matériel électronique professionnel ou grand public vintage

Points Forts & Spécificités Techniques

  • Qualité de Fabrication Hitachi : Composant d'époque de grande précision, reconnu pour sa fiabilité et ses caractéristiques audio de premier plan (faible distorsion).

  • Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique et mécanique, garantissant un transfert optimal des calories vers les radiateurs en aluminium massif.

  • Calibre de 6 A Polyvalent : Offre un compromis idéal pour la restauration d'amplificateurs de moyenne puissance et d'alimentations de laboratoire.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de puissance Hitachi 2SD725 boîtier TO-3 neuf.
