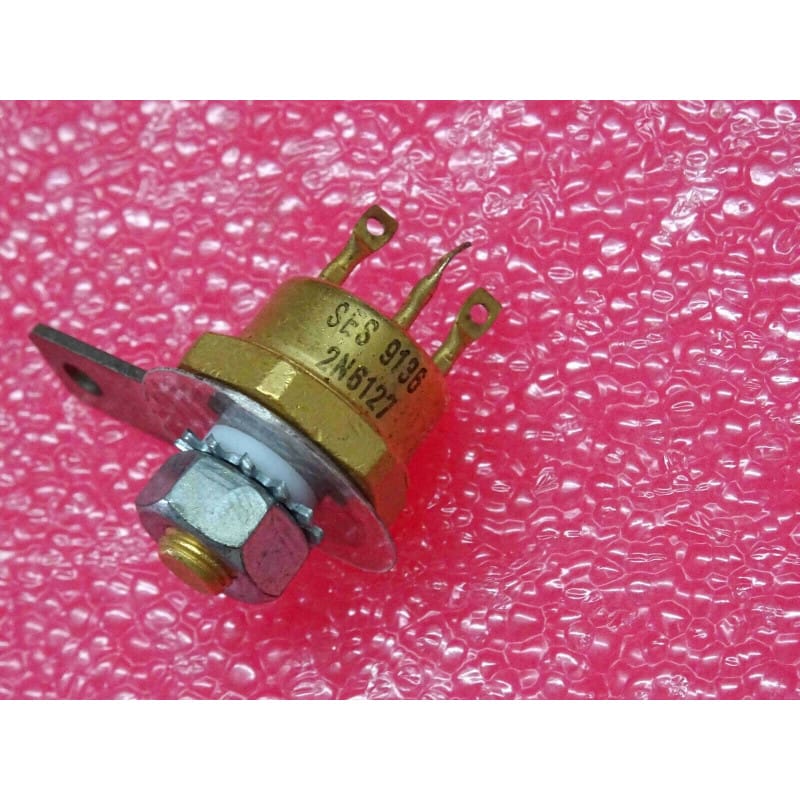

Transistor Bipolaire PNP Silicium SES (SGS / Sescosem) 2N6127 – Boîtier Métallique Industriel TO-3 (60 V Vceo / 10 A Ic – Puissance & Commutation Complémentaire)

Transistor au silicium de type PNP de puissance (Silicon PNP Power Transistor), issu des fabrications européennes historiques de SES (SGS / Sescosem), référence classique 2N6127 logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les étages de sortie audio push-pull complémentaires, les régulateurs de tension linéaires, les alimentations stabilisées et les circuits de commutation de puissance exigeant un calibre de courant de 10A sous une tension de 60V. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

Points Forts & Spécificités Techniques

• Calibre de 10 A Complémentaire : Constitue traditionnellement le pendant PNP indispensable pour former des paires push-pull symétriques de haute performance aux côtés des transistors NPN équivalents dans les amplificateurs de puissance.

• Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique (dissipation jusqu'à 100W) et mécanique, assurant un transfert optimal des calories vers les radiateurs en aluminium massif.

• Fabrication Européenne SES d'Époque : Composant d'époque de grande qualité issu des filières industrielles historiques européennes, recherché pour la maintenance à l'identique.

Conseils d'Atelier & Raccordement

1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

   • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

   • Broche de droite : Émetteur (E)

   • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

   • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

2. Contrôle Électronique au Multimètre (Mode Diode) :

   • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP de puissance SES 2N6127 boîtier TO-3 neuf.
