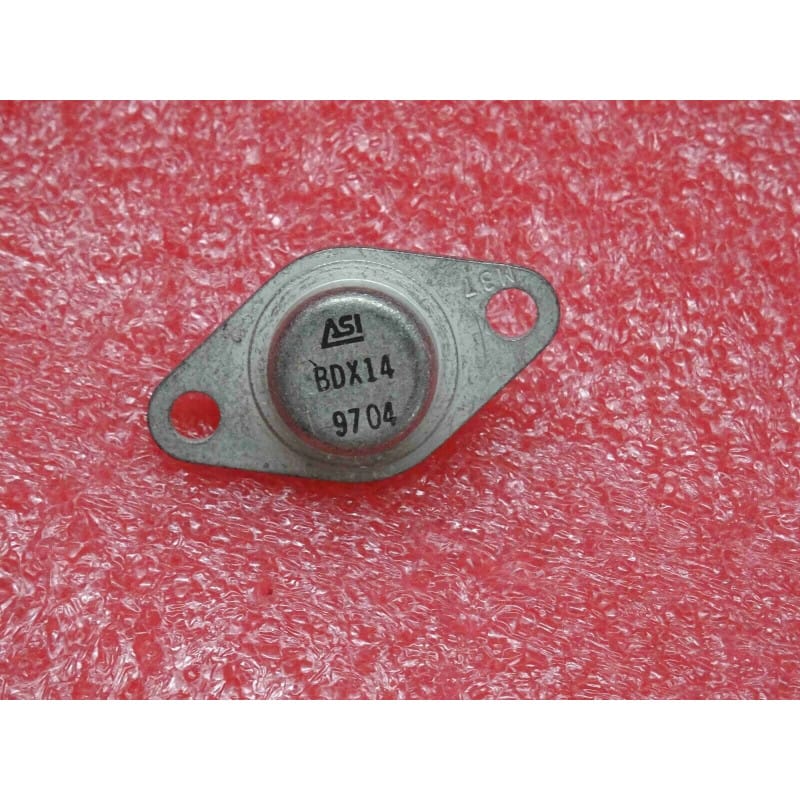

Transistor Bipolaire PNP ASI BDX14 – Boîtier Métallique de Puissance TO-66 (-55 V Vceo / -90 V Vcb – -4 A – 29 W – Amplification & Commutation de Puissance)

Transistor Bipolaire PNP ASI BDX14 – Boîtier Métallique de Puissance TO-66 (-55 V Vceo / -90 V Vcb – -4 A – 29 W – Amplification & Commutation de Puissance)

(0 avis)
7,50 € 7,50 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type PNP de puissance moyenne (Silicon PNP Power BJT), issu des fabrications industrielles d'ASI (Associated Semiconductor Inc.), référence classique BDX14 logée dans son boîtier métallique blindé au format TO-66 (semblable à un petit format TO-3). Conçu spécifiquement pour les étages de sortie audio complémentaires, les régulateurs de tension linéaires et les circuits de commutation de puissance modérée exigeant une bonne stabilité thermique et un profil robuste. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de puissance moyenne (PNP Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure à base épitaxiale
Fabricant d'OrigineASI (Associated Semiconductor Inc.)
Référence ConstructeurBDX14 (Standard JEDEC TO-66)
Format du BoîtierBoîtier métallique blindé à visser TO-66 à 2 broches (le collecteur étant relié au corps métallique)
Tension Collecteur-Émetteur Max (Vceo)-55 V (tension de service adaptée aux alimentations stabilisées et amplificateurs symétriques)
Tension Collecteur-Base Max (Vcbo)-90 V (forte tenue en tension jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-7 V
Courant de Collecteur Continu Max (Ic)-4 A (calibre adapté aux étages de commande et de puissance intermédiaire)
Puissance Dissipable Maximale (Pd / Ptot)29 W (à Tc = 25°C avec un radiateur thermique adapté)
Fréquence de Transition (ft)4 MHz min.
Plage de Température de Jonction (Tj)-65°C à +175°C (voire +200°C max selon spécifications)
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtier métallique brillant et broches propres
Usage & ApplicationsÉtages de sortie audio push-pull, alimentations linéaires stabilisées, régulateurs de tension et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Blindage Métallique TO-66 : Offre une dissipation thermique confortable (29 W) et un blindage électromagnétique parfait par rapport aux équivalents boîtiers plastiques.

  • Linéarité & Fiabilité : Conçu pour maintenir un gain stable en courant dans les applications analogiques linéaires exigeantes.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-66 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : Le corps métallique est directement relié au collecteur et se trouve sous tension négative en fonctionnement. Utilisez un kit d'isolation adapté (semelle en mica ou silicone au format TO-66 et canon isolant) si le radiateur du châssis est relié à la masse. Pensez à appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur l'Émetteur et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP de Puissance ASI BDX14 boîtier TO-66 neuf.
