Transistor Bipolaire PNP Silicium BDX16 (BDX 16) – Boîtier Métallique Industriel TO-66 (60 V Vceo / 3 A Ic – Moyenne Puissance & Commutation Complémentaire)

Transistor Bipolaire PNP Silicium BDX16 (BDX 16) – Boîtier Métallique Industriel TO-66 (60 V Vceo / 3 A Ic – Moyenne Puissance & Commutation Complémentaire)

(0 avis)
10,83 € 10,83 € (Toutes taxes comprises)

Ajouter au panier

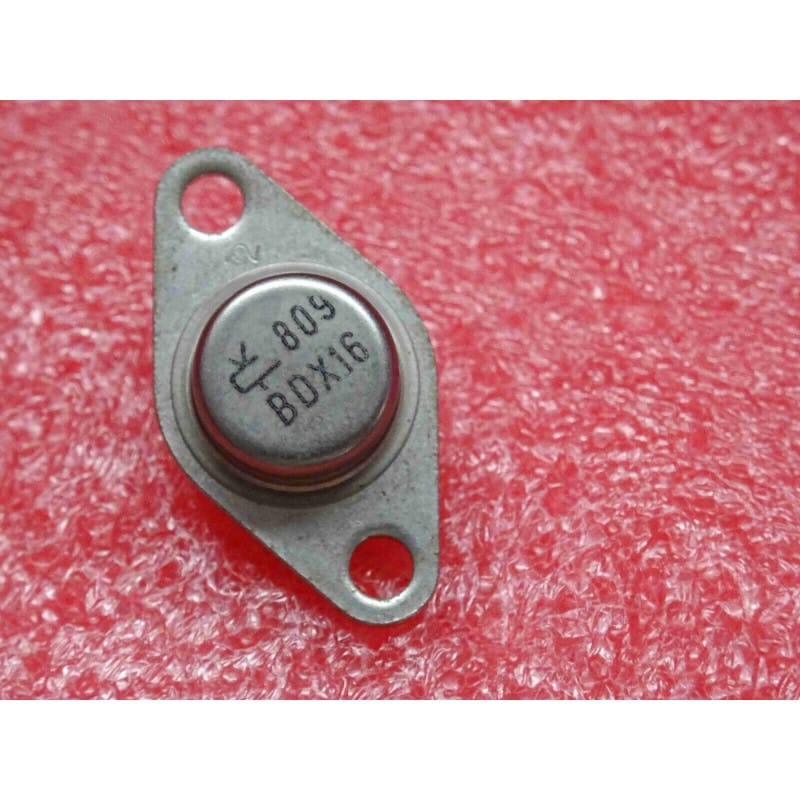

Transistor au silicium de type PNP de puissance intermédiaire (Silicon PNP Power Transistor), référence européenne classique BDX16 logée dans son robuste boîtier métallique plat à bride et fixation par deux vis de type TO-66 (SOT-63). Conçu spécifiquement pour les étages de sortie audio push-pull complémentaires, les régulateurs de tension linéaires, les circuits de commande et les alimentations stabilisées exigeant un composant robuste sous un calibre de 3A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de moyenne puissance (Power PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale de puissance
Référence ConstructeurBDX16 (Format standard JEDEC TO-66 / SOT-63)
Format du BoîtierBoîtier métallique plat à bride TO-66 à 2 broches sur l'embase (fixation par deux vis)
Tension Collecteur-Émetteur Max (Vceo)60 V (tension de service robuste adaptée aux alimentations et étages audio de puissance intermédiaire)
Tension Collecteur-Base Max (Vcbo)60 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)3 A (calibre de courant robuste pour commuter ou réguler des charges intermédiaires)
Gain en Courant Continu (hFE)hFE stable et linéaire (conçu pour assurer une excellente symétrie dans les paires complémentaires)
Puissance Dissipable Maximale (Pd / Ptot)25 W à 30 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsÉtages audio push-pull complémentaires, régulateurs de tension, amplificateurs de moyenne puissance et maintenance de matériel hi-fi ou industriel ancien

Points Forts & Spécificités Techniques

  • Calibre Complémentaire de 3 A : Idéal pour former des paires push-pull symétriques de qualité dans les amplificateurs audio ou les alimentations régulées aux côtés des transistors NPN équivalents.

  • Format TO-66 (Mini-TO-3) : Offre un excellent compromis entre encombrement réduit et dissipation thermique efficace grâce à sa semelle métallique plate conçue pour être vissée sur un radiateur.

  • Robustesse Professionnelle : Composant européen de fabrication soignée, très apprécié pour la restauration à l'identique d'appareils analogiques vintage.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-66 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (la semelle entière est directement reliée au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP de puissance BDX16 boîtier TO-66 neuf.
