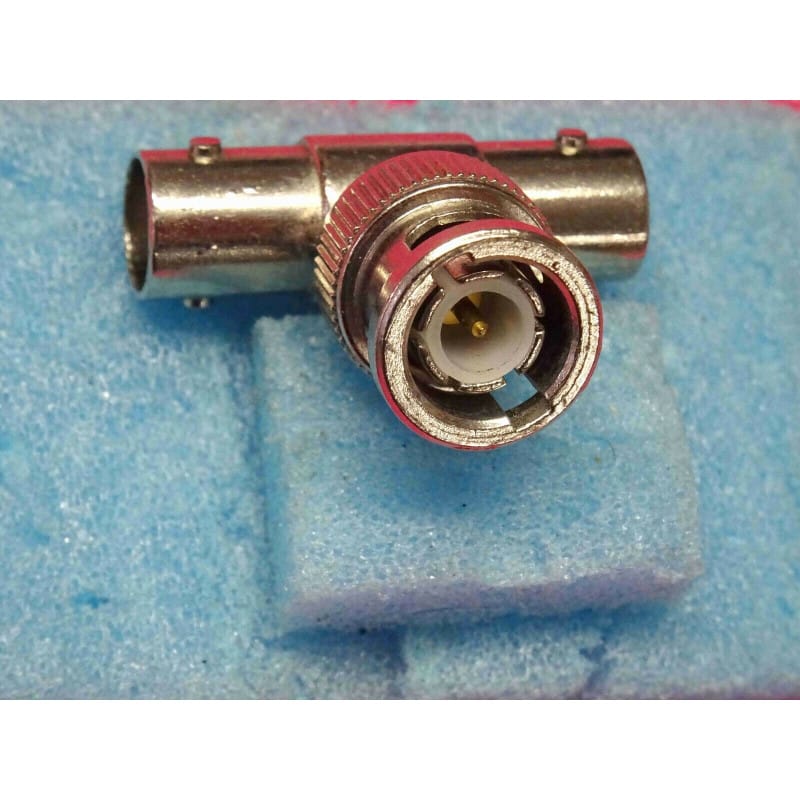

Lot de 2 adaptateurs coaxiaux RF en forme de Té BNC (1 fiche mâle centrale / 2 embases femelles latérales), conçus pour le repiquage de signal, la dérivation, le couplage et le raccordement en parallèle d'équipements de mesure, d'oscilloscopes, de générateurs de fonctions et de réseaux radio/vidéo 50 Ohms.
Spécialement conçus pour offrir une dérivation propre et ultra-compacte, ces Tés BNC présentent des dimensions maîtrisées : 32 mm de longueur totale pour la traverse femelle/femelle et 27 mm de hauteur totale du centre de la traverse jusqu'à l'extrémité de la prise mâle. Cette conception évite les contraintes mécaniques sur les bornes d'appareils de mesure lors du branchement de cordons coaxiaux lourds. Chaque adaptateur est constitué d'un corps monobloc en laiton usiné lourd avec revêtement nickelé anticorrosion, de contacts centraux dorés assurant une excellente conductivité et d'un diélectrique isolant en Téflon (PTFE) / Delrin. Il garantit une adaptation d'impédance nominale de 50 Ohms du DC jusqu'à 2 GHz/4 GHz. Matériel neuf d'atelier.
Adaptateurs Coaxiaux RF en Té / Contenu du Lot : 2 Adaptateurs Té BNC (1 Mâle / 2 Femelles) / Format : Té de Dérivation BNC (BNC Male to Dual BNC Female T-Splitter) / Longueur Traverse Femelle/Femelle : 32 mm / Hauteur Totale du Té (base Mâle à la traverse) : 27 mm / Impédance Nominale : 50 Ohms (Compatible liaisons 75 Ohms en mesure vidéo/audio) / Connectique : 1x Fiche BNC Mâle à Baïonnette (Axe Central) + 2x Embases BNC Femelles à Ergots (Axes Latéraux) / Contacts Centraux : Broche Mâle et Alvéoles Femelles Traitées Plaqué Or / Diélectrique Interne : PTFE (Téflon High-Temp) / Corps Extérieur : Laiton Usiné Lourd Traité Nickelé / Plage de Fréquence : DC à 3 GHz / VSWR : inférieur à 1,20 à 1 GHz / Température d'Utilisation : -40 °C à +105 °C / Neuf d'Atelier. Indispensable pour la dérivation de voie d'oscilloscope, le bouclage sur charge 50 Ohms, la répartition de signaux d'horloge et les bancs de test.
Dimensions Compactes d'Atelier (32 mm x 27 mm) :
Longueur traverse Femelle/Femelle : 32 mm.
Hauteur totale Té/Mâle : 27 mm.
Réduit l'encombrement à l'arrière des oscilloscopes, des générateurs et des baies de brassage.
Conditionnement par Lot de 2 Pièces :
Permet d'équiper simultanément deux voies de mesure (ex: voies CH1 et CH2 d'un oscilloscope).
Adaptation & Contact Haut de Gamme :
Broche mâle et alvéoles femelles dorées pour une faible résistance de passage et un taux d'onde stationnaire (TOS) minimal.
Verrouillage Rapide à Baïonnette :
Permet une connexion/déconnexion instantanée tout en assurant un maintien mécanique ferme face aux vibrations.
État : Neuf d'atelier.
Exemples d'Applications Courantes :
Mesure haute fréquence sur Oscilloscope : Connecter le Té BNC Mâle directement sur l'entrée haute impédance (1 MOhms) d'un oscilloscope. Brancher le signal d'entrée sur l'une des femelles et une charge fictive 50 Ohms sur la seconde femelle pour adapter correctement la ligne de transmission en 50 Ohms.
Duplication de Signal / Trigger Extérieur : Raccorder la sortie d'un générateur de fonctions sur l'entrée du Té pour envoyer le signal simultanément vers le circuit à tester et vers la voie de déclenchement (Trigger) d'un instrument.
