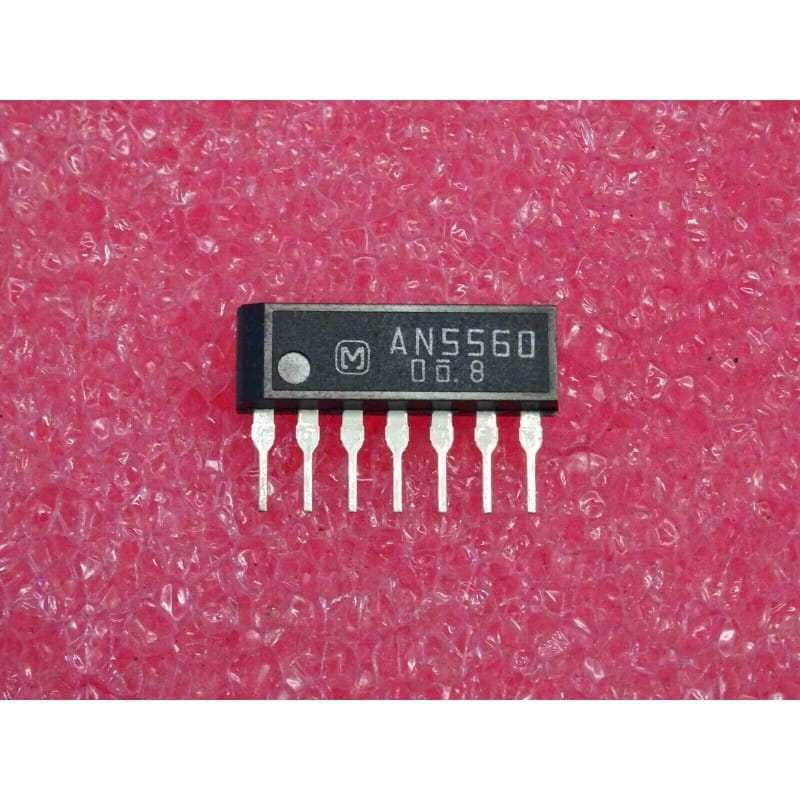

L'AN5560 (souvent écrit ci AN 5560 ou ic AN5560) est un circuit intégré analogique/logique spécialisé, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour identifier et commuter automatiquement ou signaler la fréquence du réseau de balayage ou d'alimentation (synchronisation trame à 50 Hz ou 60 Hz) dans les téléviseurs multi-standards de l'ère cathodique (CRT). Il est logé dans un boîtier à une seule rangée de broches de type SIL-7 (Single In-line Package à 7 broches).
Fabricant : Matsushita (Panasonic).
Fonction : Circuit de détection de fréquence 50/60 Hz (50Hz & 60Hz Detection IC).
Boîtier : SIL-7 (Boîtier plastique à 7 broches alignées).
Signification de la référence :
AN5560 : Référence de base du circuit de traitement de synchronisation et de balayage de Panasonic.
Performances clés :
Adaptation multi-standard : Permet au téléviseur d'ajuster automatiquement ses paramètres de balayage vertical (ou ses signaux de traitement interne) selon que le flux diffusé ou le secteur est à 50 Hz (standard européen PAL/SECAM) ou à 60 Hz (standard nord-américain/japonais NTSC).
Intégration dédiée : Simplifie la logique de commutation de fréquence au sein des châssis TV classiques.
Repérage & Broches Clés (Boîtier SIL-7) :
Repérage : La broche 1 est généralement repérée par un point imprimé ou le chanfrein de l'extrémité gauche du boîtier plat SIL lorsque les inscriptions sont lues de face.
Environnement : Ce circuit est implanté sur la platine principale du téléviseur, à proximité immédiate des étages de traitement de la synchronisation trame et de l'alimentation.
Diagnostic Express (Problème de géométrie verticale ou absence de basculement de standard) :
Symptômes Courants en Atelier :
Image tassée verticalement ou repliée sur elle-même lors du passage d'une source 50Hz à 60Hz (ou inversement) : Circuit de détection inopérant ou absence de signal d'identification sur l'entrée de référence.
Composant en court-circuit : Surchauffe anormale suite à une surtension sur la ligne d'alimentation principale du châssis.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle du signal de sortie : Vérifier l'état logique ou le niveau de tension sur la broche de sortie de détection pour valider la prise en compte du standard 50 Hz ou 60 Hz.
Recommandations de Montage :
Soudure : Étant donné le format en ligne (SIL-7) aux broches rapprochées, veiller à utiliser un fer à souder à température régulée et à ne pas maintenir la chaleur trop longtemps sur les pistes du circuit imprimé pour éviter le décollement du cuivre.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
