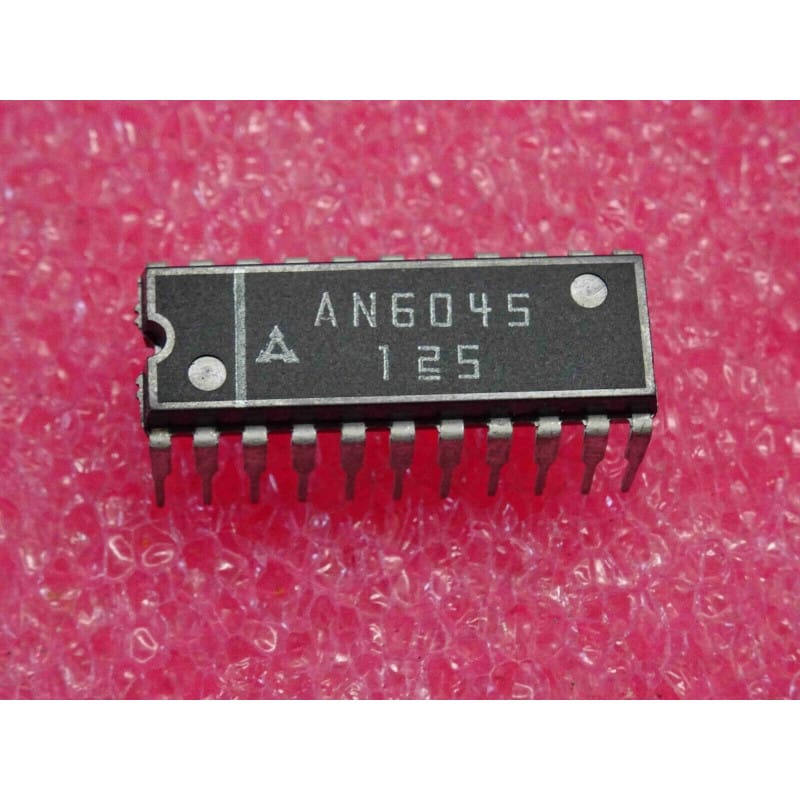

AN6045 (Matsushita / Panasonic) - Codeur Couleur pour Caméra (Boîtier DIP-22)

L'AN6045 (souvent écrit ci AN 6045 ou ic AN6045) est un circuit intégré analogique spécialisé dans le traitement vidéo, fabriqué historiquement par Matsushita (Panasonic).

Ce composant est conçu pour assurer la fonction de codeur couleur (Color Encoder), principalement utilisé dans l'électronique des caméras analogiques ou des équipements de traitement vidéo de l'ère classique. Il gère la modulation et le mélange des signaux de luminance et de chrominance pour générer un signal vidéo couleur composite standard (PAL/NTSC). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-22 (Dual In-line Package à 22 broches).

Caractéristiques Essentielles

• Fabricant : Matsushita (Panasonic).

• Fonction : Codeur couleur pour caméra (Camera, Color-Encoder).

• Boîtier : DIP-22 (Plastic Dual In-line Package à 22 broches traversantes).

• Signification de la référence :

  • AN6045 : Référence de base de la gamme de circuits de traitement vidéo et de codage de Panasonic.

• Performances clés :

  • Codage couleur intégré : Combine les fonctions de modulation de sous-porteuse, d'insertion du signal de référence (salve / burst) et de mixage pour produire un signal vidéo composite propre à partir des composantes RVB ou différence de couleur.

  • Intégration dédiée : Conçu pour répondre aux exigences de compacité et de précision des circuits de prise de vue et de traitement vidéo analogique.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-22) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Environnement : Ce circuit est implanté sur la platine de traitement vidéo ou de la caméra, étroitement entouré de lignes à retard, de quartz de sous-porteuse couleur et de condensateurs de découplage de précision.

• Diagnostic Express (Perte de couleur ou défaut de signal vidéo) :

  • Symptômes Courants en Atelier :

    1. Image en noir et blanc ou absence totale de modulation couleur en sortie : Circuit codeur défectueux, absence de signal de référence de sous-porteuse ou rupture de liaison.

    2. Distorsion des teintes ou instabilité du signal composite : Défaut de filtrage sur les broches d'alimentation ou dérive des composants passifs périphériques.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur les broches dédiées par rapport à la masse.

    2. Contrôle des signaux : Observer à l'oscilloscope les signaux d'entrée (luminance/chrominance ou RVB) et l'intégrité du signal vidéo composite modulé en sortie du circuit.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 22 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
