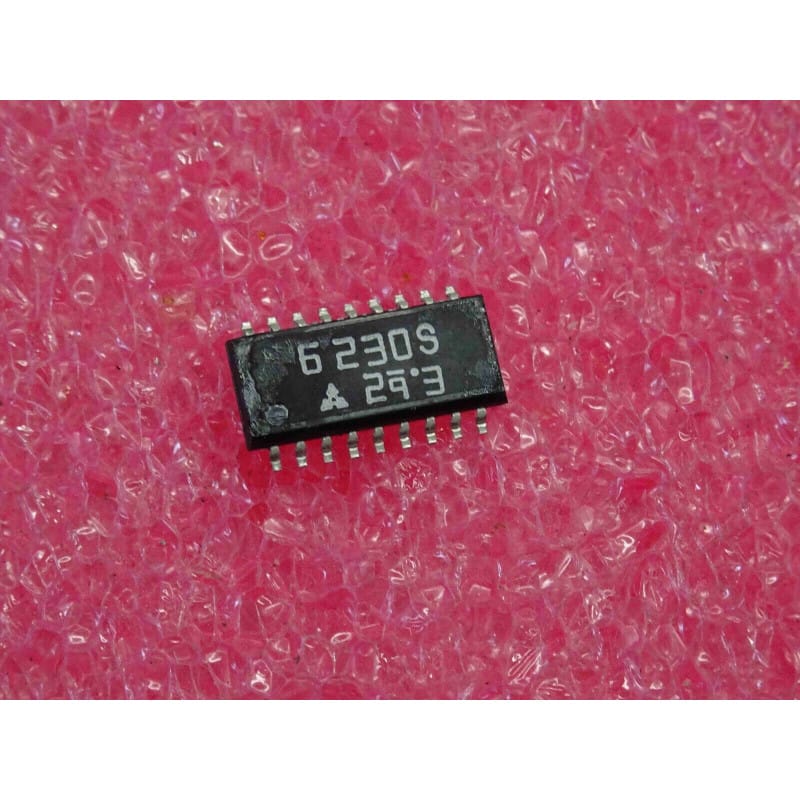

L'AN6230S (souvent écrit ci AN 6230 S, ic AN6230S ou en version CMS / SMD) est un circuit intégré analogique audio spécialisé, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer les fonctions d'amplification audio de puissance faible/moyenne, notamment pour l'étage de sortie casque (Headphone / Earphone / NF-E - Niederfrequenz-Endstufe) dans les lecteurs ou enregistreurs portables de l'ère analogique. Il est logé dans un boîtier miniature à double rangée de broches en montage de surface de type MDIP-18 (Mini Dual In-line Package à 18 broches CMS).
Fabricant : Matsushita (Panasonic).
Fonction : Amplificateur de sortie casque / audio BF pour enregistreur et lecteur (Recorder, Headphone / Earphone Amplifier - NF-E).
Boîtier : MDIP-18 (Mini Dual In-line Package à 18 broches, technologie de montage en surface / CMS).
Signification de la référence :
AN6230 : Référence de base du circuit audio de la gamme Panasonic.
-S : Suffixe désignant généralement le format de boîtier CMS (Surface Mount Device).
Performances clés :
Sortie Stéréo Dédiée : Optimisée pour attaquer directement des écouteurs ou un casque à faible impédance avec un minimum de distorsion harmonique.
Intégration compacte CMS : Permet un gain de place significatif sur les platines miniaturisées des baladeurs ou des enregistreurs portables.
Repérage & Broches Clés (Boîtier MDIP-18 CMS) :
Repérage : Le point imprimé, le méplat ou le chanfrein sur le corps du boîtier indique la position de la broche 1 (située en haut à gauche lorsque le composant est orienté dans le sens de lecture du marquage).
Environnement : Ce circuit est implanté sur la carte audio principale, entouré de condensateurs de liaison de sortie (généralement polarisés), de condensateurs de découplage d'alimentation et de résistances de contre-réaction.
Diagnostic Express (Absence de son au casque ou distorsion) :
Symptômes Courants en Atelier :
Silence complet dans le casque ou sur une seule voie malgré un niveau correct en amont : Circuit de sortie casque défectueux, absence d'alimentation ou condensateur de liaison coupé.
Son fortement écrêté, grésillements ou distorsion prononcée : Défaut de filtrage sur l'alimentation ou fatigue thermique du circuit intégré CMS.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal BF en entrée du circuit et la restitution du signal amplifié sur les broches de sortie menant à la prise casque.
Recommandations de Montage (CMS) :
Soudure : En raison du format MDIP-18 CMS, utiliser un fer à souder à température régulée équipé d'une panne fine, ou une station à air chaud adaptée, en veillant à ne pas créer de ponts de soudure entre les broches rapprochées. Nettoyer soigneusement les résidus de flux après intervention.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
