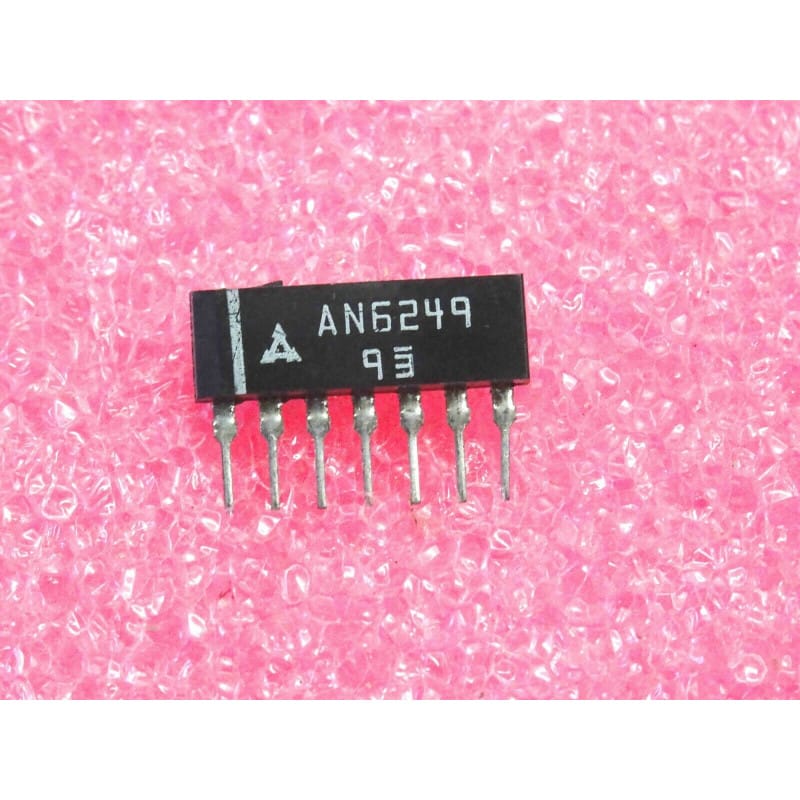

L'AN6249 (souvent écrit ci AN 6249 ou ic AN6249) est un circuit intégré analogique et logique spécialisé dans la commande de mécanisme, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer la fonction de contrôle d'inversion automatique (Automatic Reverse Control / Auto-Reverse) dans les platines cassettes et les magnétophones stéréophoniques bidirectionnels de l'ère analogique. Il gère la logique de détection de fin de bande (ou de commande manuelle) pour piloter le basculement du sens de défilement du mécanisme.
Fabricant : Matsushita (Panasonic).
Fonction : Circuit de contrôle d'inversion automatique pour magnétophone à cassette (Automatic Reverse Control IC for Cassette Tape Recorder).
Signification de la référence :
AN6249 : Référence de base de la gamme de circuits de commande et de motorisation de Panasonic pour l'audio portable ou de salon.
Performances clés :
Gestion logique du sens de lecture : Traite les signaux de capteurs (photocoupleurs, capteurs de rotation ou lames souples de fin de course) pour inverser le sens de rotation du moteur ou commuter les têtes de lecture magnétiques.
Interface de commande robuste : Pilote les électroaimants (solénoïdes), les relais de commutation ou les circuits logiques de basculement du mécanisme auto-reverse.
Repérage & Broches Clés :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité du boîtier.
Environnement : Ce circuit est implanté sur la platine principale ou sur le module de commande logique de la platine cassette, à proximité du sélecteur de fonctions, des transistors de puissance pilotant les solénoïdes et du circuit de gestion moteur.
Diagnostic Express (Blocage du sens de lecture ou absence d'inversion) :
Symptômes Courants en Atelier :
La cassette arrive en fin de bande mais refuse de s'inverser (ou s'arrête / bloque de manière erratique) : Circuit de contrôle auto-reverse défectueux, absence de signal de détection de rotation ou défaillance du transistor de commande de l'électroaimant.
Basculement intempestif du sens de lecture en cours de bande : Défaut de filtrage sur l'alimentation du circuit logique ou faux contact sur les lignes de capteurs de fin de course.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle des signaux logiques : Observer l'état des niveaux logiques sur les broches d'entrée (détection de fin de course) et de sortie (commande de basculement) lors d'une action manuelle ou d'une simulation de fin de bande.
Recommandations de Montage :
Soudure : Utiliser un fer à souder à température régulée pour préserver les pistes du circuit imprimé ancien lors du remplacement du composant.
Précautions ESD : Manipuler le circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
