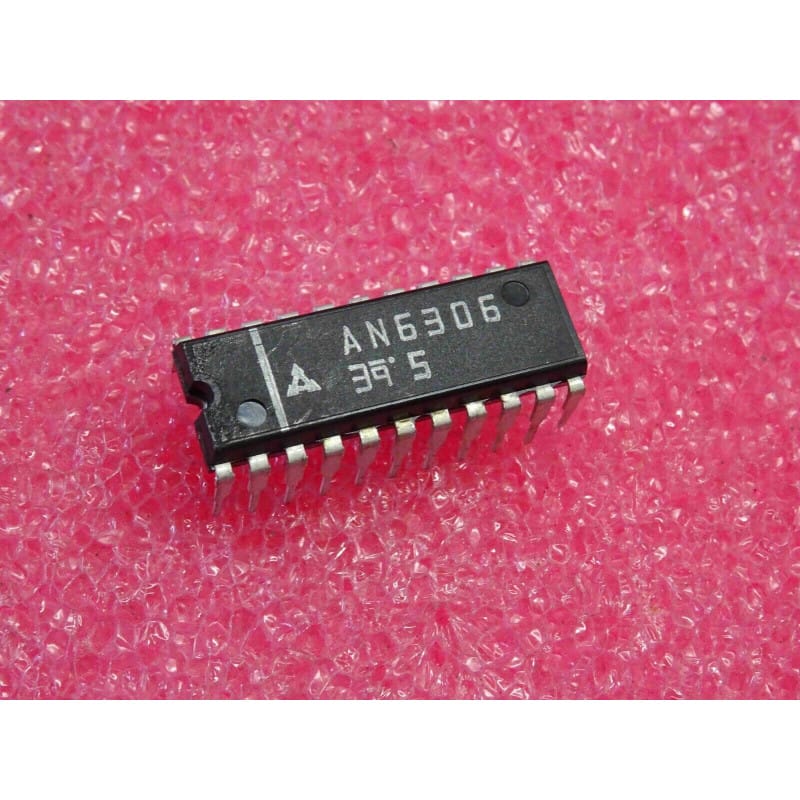

L'AN6306 (souvent écrit ci AN 6306 ou ic AN6306) est un circuit intégré analogique spécialisé dans le traitement vidéo, fabriqué historiquement par Matsushita (Panasonic).
Ce composant s'inscrit dans la même lignée que l'AN6300, conçu pour assurer les fonctions de traitement du signal vidéo en mode enregistrement (VTR Recording Video Signal Processing Circuit) dans les magnétoscopes à bande de l'ère analogique (systèmes VHS ou formats associés). Il gère le conditionnement, la mise en forme et la correction des signaux vidéo avant leur inscription sur la bande magnétique. Il est logé dans un boîtier en plastique à double rangée de broches de type DIL-22 (Dual In-line Package à 22 broches).
Fabricant : Matsushita (Panasonic).
Fonction : Circuit de traitement du signal vidéo d'enregistrement pour magnétoscope VTR (VTR Recording Video Signal Processing Circuit).
Boîtier : DIL-22 (Plastic Dual In-line Package à 22 broches traversantes).
Signification de la référence :
AN6306 : Référence de base de la gamme de circuits de traitement vidéo et d'enregistrement de Panasonic (évolution de la série AN63xx).
Performances clés :
Traitement vidéo optimisé : Assure la gestion de la luminance, la pré-accentuation et le contrôle automatique du niveau d'enregistrement pour garantir une restitution fidèle sur les bandes magnétiques.
Intégration dédiée : Regroupe les étages actifs nécessaires au pont entre les sources vidéo externes et l'électronique des têtes d'enregistrement.
Repérage & Broches Clés (Boîtier DIL-22) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la carte principale du magnétoscope ou sur le module de traitement vidéo, entouré de condensateurs de découplage, de résistances d'ajustage et de lignes à retard.
Diagnostic Express (Anomalie d'enregistrement ou absence de signal) :
Symptômes Courants en Atelier :
Lecture normale des cassettes du commerce, mais échec complet lors de l'enregistrement (image enregistrée noire, neigeuse ou sans modulation) : Circuit de traitement vidéo en mode enregistrement défectueux ou absence de commutation de tension Rec/Play sur ses broches de contrôle.
Instabilité, déformation ou saturation de l'image enregistrée : Défaut de filtrage sur les alimentations du circuit ou dérive thermique de composants passifs associés.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur les broches dédiées par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal vidéo d'entrée (provenant de la source ou du tuner) et vérifier la présence du signal traité sur les broches de sortie en mode enregistrement.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 22 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
