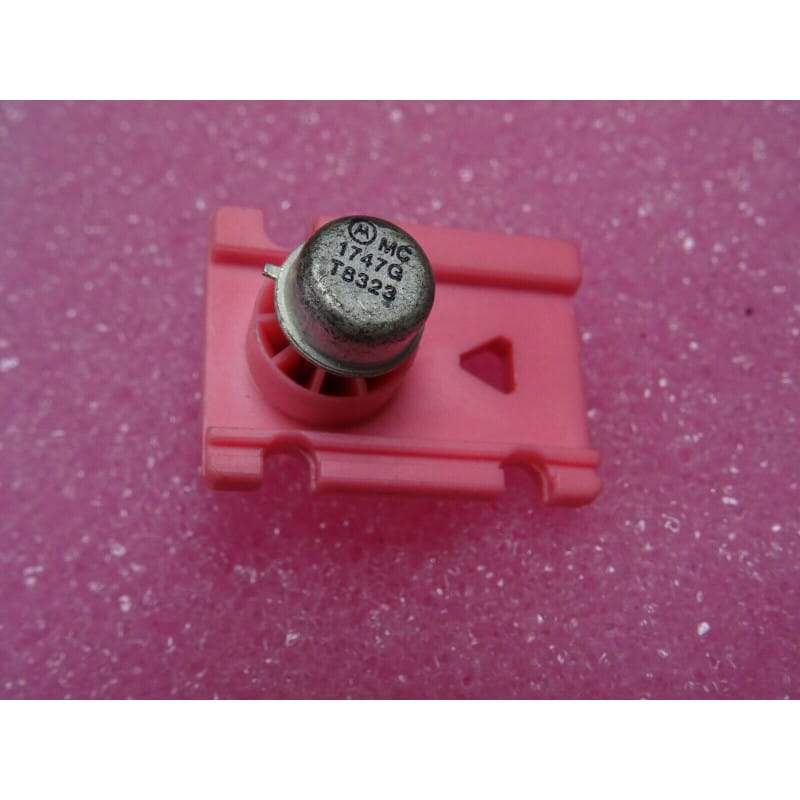

Le MC1747G (souvent écrit MC 1747G MOTOROLA) est un circuit intégré analogique double, fabriqué historiquement par Motorola.
Ce composant associe deux amplificateurs opérationnels indépendants (basés sur l'architecture classique du 741) au sein d'un même boîtier. Il est logé dans un boîtier métallique scellé de type TO-5 (ou TO-99 à connexions radiales multiples), garantissant un blindage électromagnétique naturel (cage de Faraday) et une excellente robustesse thermique pour les applications d'instrumentation, les filtres actifs et les chaînes de traitement audio ou analogique vintage.
Fabricant : Motorola.
Fonction : Double amplificateur opérationnel (Dual General-Purpose Operational Amplifier).
Boîtier : TO-5 / TO-99 (Boîtier métallique cylindrique à broches radiales).
Signification de la référence :
MC1747 : Référence de base désignant le double amplificateur opérationnel de la famille 741 chez Motorola.
-G : Suffixe de boîtier ou de spécification du fabricant (correspondant au boîtier métallique rond / TO-99 ou équivalent).
Performances clés :
Double architecture indépendante : Permet de loger deux amplis op complets dans l'encombrement d'un seul boîtier métallique, avec partage des broches d'alimentation symétrique (VCC+ et VCC-).
Blindage Faraday inhérent : Le boîtier métallique protège efficacement les étages à haute impédance contre les rayonnements et parasites environnants.
Repérage & Broches Clés (Boîtier Métallique TO-5) :
Repérage : Une petite languette (ergot) métallique sur la collerette cylindrique indique la position de la broche 1 (servant de repère de départ pour le brochage circulaire).
Brochage spécifique : Tout comme son équivalent chez National Semiconductor (LM747), le MC1747 utilise généralement un boîtier métallique à 10 broches pour acheminer séparément les entrées et sorties des deux amplificateurs ainsi que les alimentations symétriques communes.
Diagnostic Express (Saturation ou panne d'un canal) :
Symptômes Courants en Atelier :
L'un des deux canaux est bloqué au rail d'alimentation ou muet : Composant endommagé sur une section suite à une surtension ou un court-circuit sur la sortie concernée.
Dérive thermique ou instabilité : Problème de découplage sur les alimentations ou contrainte excessive sur les broches rigides du boîtier.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stable des tensions d'alimentation symétriques (ex: +15V / -15V) sur les broches dédiées par rapport à la masse.
Contrôle des signaux : Mesurer les tensions continues d'entrée et observer le comportement dynamique de chaque sortie à l'oscilloscope.
Recommandations de Montage :
Manipulation : Ne pas tordre excessivement les broches rigides du boîtier métallique trop près de la base en verre pour préserver l'herméticité du composant.
Soudure : Utiliser un fer à souder à température régulée pour dissiper correctement la chaleur sans surchauffer le circuit imprimé.
