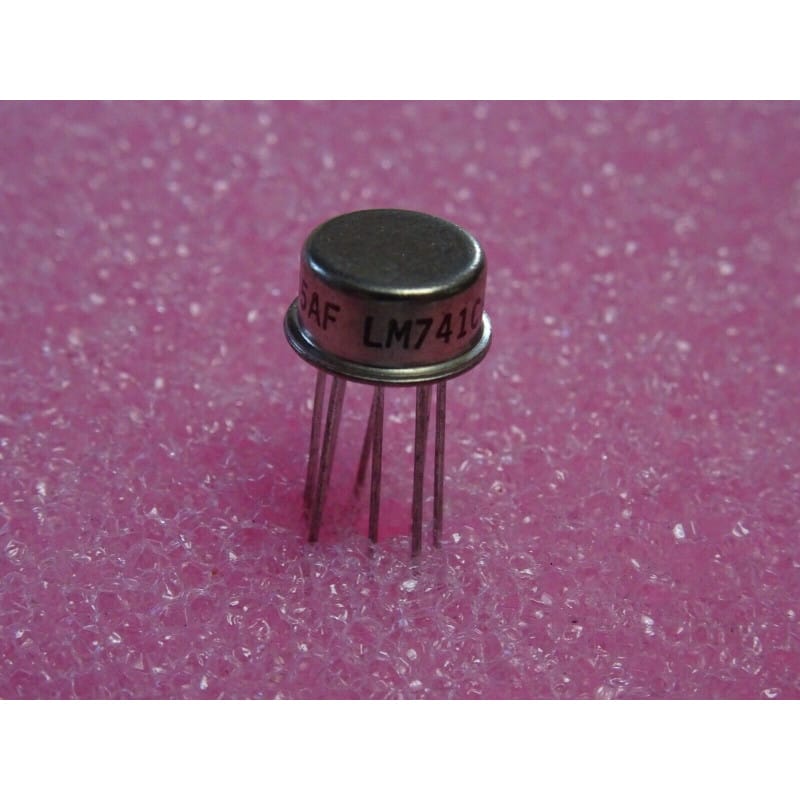

Le 741 (décliné sous les références LM741CH / LM741H de chez National Semiconductor ou CA741CT de chez RCA) est l'amplificateur opérationnel monolithique simple le plus célèbre et le plus emblématique de l'histoire de l'électronique. Contrairement aux versions courantes en plastique à 8 broches (DIP8), ces déclinaisons d'époque se présentent dans leur boîtier métallique rond hermétique de type TO-99 (parfois assimilé au format TO-5 à 8 broches).
Ces pièces d'origine authentique d'époque (NOS) sont particulièrement recherchées pour la réparation de matériel audio haut de gamme, d'instruments de mesure de précision et d'équipements industriels ou aéronautiques d'époque. Le boîtier métallique offre un blindage électromagnétique naturel supérieur et une excellente dissipation thermique.
Le 741 en boîtier métallique est un amplificateur opérationnel simple haute performance compensé en fréquence en interne (Single Operational Amplifier, boîtier TO-99 métallique).
Conçu pour être un composant universel et extrêmement robuste, il intègre des caractéristiques de protection d'époque qui l'ont rendu légendaire à l'établi :
Protection complète contre les courts-circuits : La sortie est protégée en interne contre les surcharges et les courts-circuits directs à la masse ou aux rails d'alimentation.
Absence totale de verrouillage (No Latch-Up) : Son architecture interne empêche tout phénomène de blocage lorsque les tensions d'entrée dépassent la plage nominale.
Compensation en fréquence interne : Il ne nécessite aucun condensateur externe pour assurer sa stabilité, garantissant une marge de phase sûre et empêchant les auto-oscillations indésirables.
Large plage de tension d'entrée en mode commun : Il évite les inversions de phase lorsque les limites d'entrée sont atteintes, simplifiant son utilisation en suiveur de tension.
On retrouve ces boîtiers métalliques TO-99 dans les anciens équipements de studio d'enregistrement, les consoles de mixage haut de gamme des années 70 et 80, l'instrumentation de laboratoire (oscilloscopes, alimentations de précision) et le matériel de radiocommunication d'époque.
Le repérage physique des broches (Le piège du boîtier circulaire) : Contrairement au format DIP8 standard, les 8 broches métalliques du boîtier TO-99 sont disposées en cercle sous la capsule. Méthode d'identification à l'établi :
Le détrompeur : Repérez le petit ergot métallique (l'index) situé sur le rebord inférieur de la capsule métallique.
La numérotation : La broche située immédiatement à côté de cet ergot (dans le sens inverse des aiguilles d'une montre, en regardant le composant par le dessous) est la Broche 8 (Non connectée).
La suite : En continuant à tourner dans le sens inverse des aiguilles d'une montre depuis la broche 8, vous trouverez la Broche 1 (Offset Null), puis la Broche 2 (Entrée inverseuse), et ainsi de suite jusqu'à la Broche 7 (V+).
Le réglage fin de l'Offset (Broches 1 et 5) : Dans les applications de mesure de haute précision, la tension de décalage d'entrée (offset d'environ 1 à 5 millivolts) peut fausser les résultats. Pour annuler ce décalage, connectez un potentiomètre de réglage de 10 kOhms entre les broches 1 et 5, et reliez le curseur central du potentiomètre au rail d'alimentation négatif V- (connecté à la broche 4). Ajustez délicatement le curseur à l'établi jusqu'à obtenir précisément 0,00 Volt en sortie (sur la broche 6) lorsqu'aucune tension n'est appliquée en entrée.
Précautions de brasage thermique et de mise à la masse : La capsule métallique externe du boîtier TO-99 est reliée en interne au substrat de silicium ou laissée flottante selon les versions. Pour éviter tout couplage parasite ou court-circuit, assurez-vous qu'elle ne touche aucun composant passif voisin.
Soudage : Utilisez des pinces brucelles pour maintenir la broche que vous soudez afin qu'elles agissent comme un dissipateur thermique passif durant l'opération. Soudez rapidement à l'aide d'un fer réglé à 300 degrés Celsius maximum (pas plus de 5 secondes d'exposition thermique par broche).
Support d'atelier : Si le circuit imprimé le permet, utilisez un support de précision rond à 8 broches (format TO-99) pour pouvoir remplacer ou tester le composant facilement sans endommager les pistes en cuivre d'époque.
