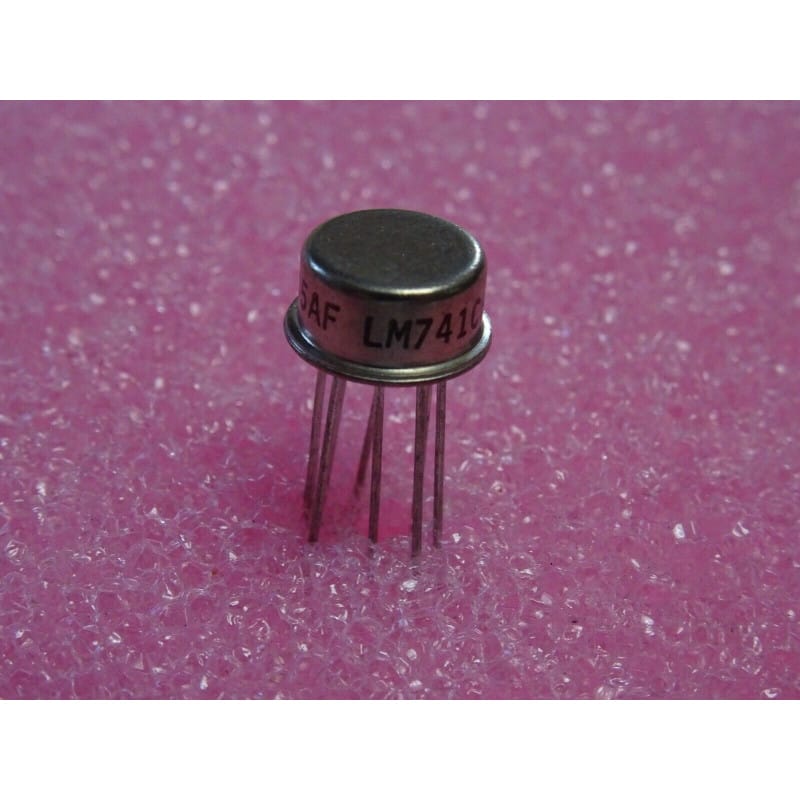

Le LM741CH (ainsi que les déclinaisons LM741H chez National Semiconductor et CA741CT chez RCA / Intersil) est la version historique en boîtier métallique rond TO-99 (TO-5 à 8 broches) du célèbre amplificateur opérationnel universel monopuce (Single Op-Amp IC).
Logé dans son boîtier métallique hermétique à 8 broches traversantes muni d'un ergot de détrompage, ce composant est un standard absolu de l'électronique analogique grand public, militaire et industrielle des années 70 à 90. Il offre une résistance thermique et une fiabilité environnementale nettement supérieures aux versions plastique DIP-8 classiques.
Son rôle est d'amplifier, comparer, filtrer ou mettre en forme des signaux analogiques dans les circuits audio, les blocs d'instrumentation, les asservissements et les alimentations régulées.
Fabricants d'origine : National Semiconductor (série LM) / RCA - Intersil (série CA).
Fonction : Amplificateur opérationnel bipolaire unique compensé en fréquence (Single Op-Amp).
Boîtier : TO-99 / TO-5 (Boîtier rond métallique à 8 broches avec ergot).
Signification de la référence :
LM741 / CA741 : Famille du circuit intégré 741.
H / CH : Boîtier rond métallique TO-99 chez National Semiconductor ("C" pour plage de température commerciale 0 °C à +70 °C).
CT : Désignation du boîtier métallique TO-99 chez RCA / Intersil ("T" = Can / TO-99).
Performances clés :
Compensation en Fréquence Intégrée : Aucune capacité externe requise pour la stabilité à gain unitaire (gain de 1).
Protections Intégrées : Protection contre les courts-circuits en sortie et absence de risque de verrouillage (Latch-up free).
Réglage de la Tension d'Offset : Broches dédiées pour annuler la tension de décalage à l'aide d'un potentiomètre externe.
Excursion de Tension : Large plage de tension d'alimentation symétrique allant de +/- 5 V à +/- 18 V.
Diagnostic Express (Sortie bloquée au rail positif ou négatif, surchauffe) :
Symptômes Courants en Atelier :
Sortie Collée à +15V ou -15V : Étage de sortie bipolaire détruit ou rupture de la boucle de contre-réaction (résistance de feedback coupée).
Bruit Haute Fréquence ou Oscillation : Absence de condensateurs de découplage sur les rails d'alimentation +15V / -15V au plus près du composant.
Mesures sous tension (au multimètre CC) :
Contrôle des Alimentations : Vérifie le +15,0 V sur la broche 7 et le -15,0 V sur la broche 4 par rapport à la masse.
Tension d'Entrée Différentielle : En fonctionnement linéaire normal, la tension entre la broche 2 (IN-) et la broche 3 (IN+) doit être quasi nulle (quelques millivolts).
Équivalences et Adaptations :
Substitut direct en boîtier TO-99 métallique : uA741HC, MC1741H, MA741, LM741H.
Équivalent fonctionnel en boîtier plastique DIP-8 : LM741CN, uA741CP, NE532 (le brochage des puces DIP-8 est identique à la numérotation des broches du TO-99).
Pour un remplacement moderne à très faible bruit/offset : OP07 ou TL071 (en DIP-8).
Recommandations de Montage :
Réglage d'Offset (Optionnel) : Pour annuler le décalage de tension en sortie, branche un potentiomètre de 10 kOhm entre les broches 1 et 5, avec son curseur relié au rail V- (broche 4).
Découplage : Placer systématiquement un condensateur céramique de 100 nF entre la broche 7 (V+) et la masse, ainsi qu'entre la broche 4 (V-) et la masse.
