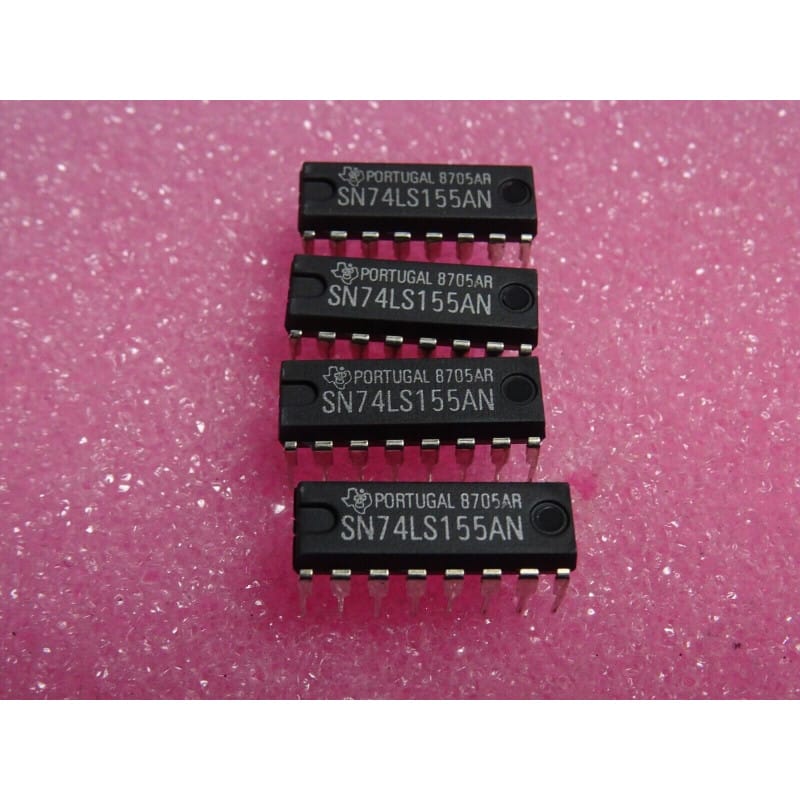

Le SN74LS155AN (souvent écrit Lot X4 CI IC SN74LS155AN ou 74LS155) est un circuit intégré logique de la famille TTL basse consommation (Low-Power Schottky - LS), fabriqué historiquement par Texas Instruments (TI).
Ce composant est conçu pour assurer des fonctions de décodage d'adresse, de démultiplexage ou de génération de fonctions logiques combinatoires. Il intègre deux décodeurs de 2 vers 4 lignes indépendants ou configurables en un décodeur unique de 3 vers 8 lignes. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.
Fabricant : Texas Instruments.
Fonction : Décodeur / Démultiplexeur double 2 vers 4 (Dual 2-to-4 Decoder / Demultiplexer).
Technologie : Logique TTL Low-Power Schottky (Série 74LS).
Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).
Signification de la référence :
SN74LS155 : Référence standard de la fonction logique de décodage double.
-A : Variante de spécification électrique ou de vitesse d'optimisation chez TI.
-N : Désigne le boîtier en plastique DIP traversant standard (Plastic Dual In-line Package).
Performances clés :
Flexibilité de configuration : Peut être utilisé soit comme un double décodeur 2 vers 4 séparé, soit combiné en un décodeur/démultiplexeur 3 vers 8 grâce à ses entrées de validation (strobage / enable).
Technologie LS : Offre un excellent compromis entre une vitesse de commutation élevée et une consommation de courant réduite par rapport aux séries TTL standard.
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Entrées de validation (Enable) : Pour qu'une sortie bascule, les broches de validation associées doivent obligatoirement être portées aux niveaux logiques actifs appropriés (généralement à l'état bas selon la table de vérité constructeur). Une broche de validation laissée flottante peut inhiber tout le fonctionnement du circuit.
Diagnostic Express (Absence de décodage ou sorties figées) :
Symptômes Courants en Atelier :
Aucune modification de l'état des sorties malgré les changements sur les entrées d'adresse : Broches de validation (Enable) bloquées dans l'état inactif, ou absence d'alimentation.
Chauffe anormale du boîtier DIP-16 : Court-circuit franc entre la broche VCC (+5V) et la masse (GND).
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stricte de la tension de +5V (standard TTL) entre la broche VCC et la masse (GND).
Observation des signaux : Valider à l'oscilloscope l'état des lignes d'adresse d'entrée et l'activation séquentielle des sorties correspondantes.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le prototypage ou la maintenance d'équipements électroniques anciens, évitant de soumettre les broches du composant à une chaleur excessive.
Précautions ESD : Manipuler le circuit en respectant les règles fondamentales de protection contre les décharges électrostatiques.
