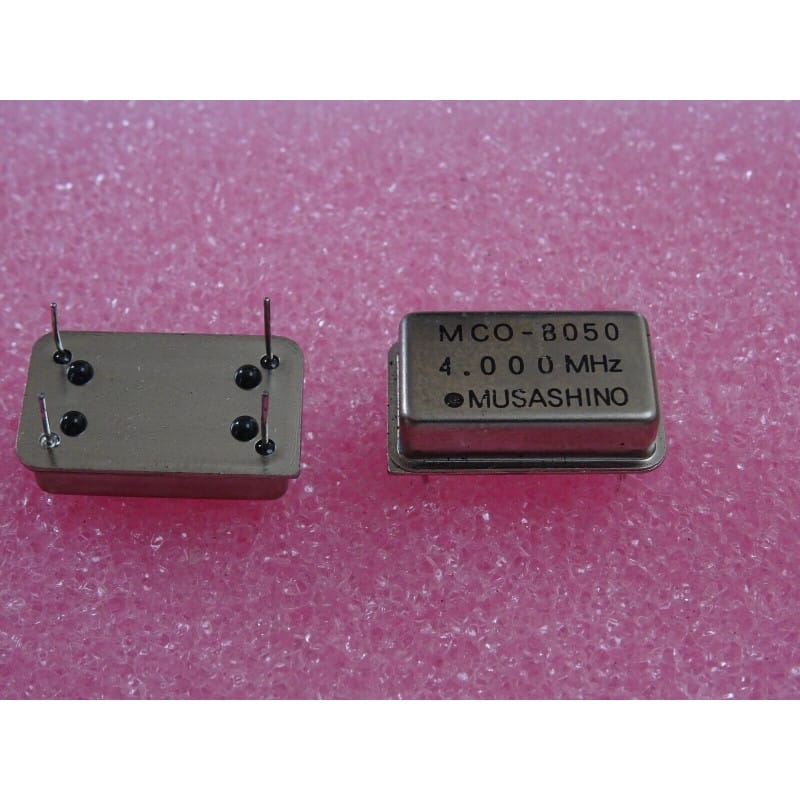

Lot de 2 oscillateurs d'horloge actifs à quartz intégrés (Crystal Clock Oscillator), référence fabricant MCO-8050 (série MCO8050). Intégrant l'oscillateur pilote complet, la lame de quartz de précision et le circuit d'étage tampon (buffer) dans un boîtier blindé métallique hermétique format DIP / DIL traversant (profil standard demi-taille DIP-8 ou pleine taille DIP-14 à 4 broches actives), ces modules délivrent une horloge carrée propre et stable calibrée sur 4,000 MHz (4 MHz / 4.000000 MHz), compatible avec les niveaux logiques TTL / HCMOS sous alimentation standard +5 V.
Oscillateur Actif Tout-en-Un : Ne requiert aucun composant externe de découpage (pas de condensateurs de charge ni d'inverseur logique). L'application simple du +5V et de la masse génère immédiatement un signal carré franc et calibré à 4 MHz.
Fréquence Fondamentale 4 MHz : Idéale pour les microcontrôleurs 8 bits (permettant un cycle d'instruction exact de 1 µs sur architecture PIC) et les générateurs de cadence système fiables.
Blindage Métallique Hermétique : Le corps métallique relié à la masse protège l'étage oscillateur contre les bruits parasites et les interférences électromagnétiques (EMI/RFI), assurant une excellente stabilité en fréquence.
Repérage du Détrompeur & Brochage :
Repérer le point indicateur ou l'angle droit/biseauté sur le boîtier métallique marquant la broche 1.
Vérifier l'affectation des broches (Alimentation +5V et Masse GND) avant mise sous tension : toute inversion de polarité détruit irrémédiablement l'étage interne.
Découplage d'Alimentation :
Placer un condensateur de découplage céramique de 100 nF (0,1 µF) au plus près des broches d'alimentation et de masse sous le circuit imprimé pour éliminer les bruits de commutation HF.
Brasage & Montage sur Support :
L'utilisation d'un support CI standard (tulipe ou lyre) est fortement recommandée pour faciliter le démontage et éviter d'exposer le boîtier à la chaleur directe du fer.
En montage soudé direct, braser avec un fer thermostaté (300-320 °C max) rapidement (moins de 3 secondes par broche).
