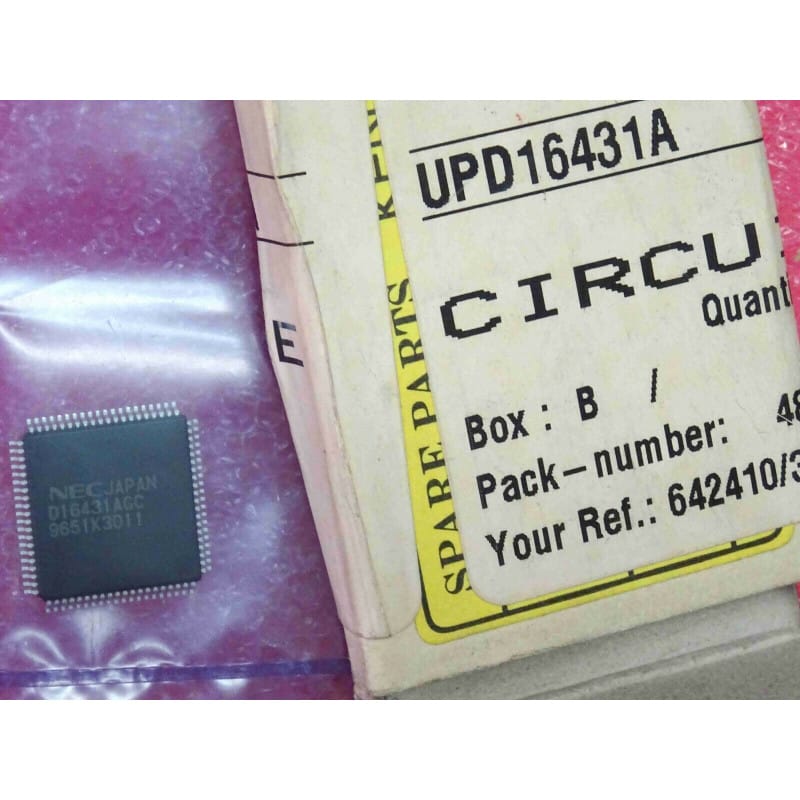

Le uPD16431AGC (souvent écrit µPD 16431 AGC, ic uPD16431AD16431AGC ou repéré par le marquage D16431AGC) est un circuit intégré spécialisé dans la gestion et le pilotage d'afficheurs à cristaux liquides (LCD), fabriqué historiquement par NEC (Nippon Electric Company).
Ce composant combine les fonctions de contrôleur de données et de pilote de puissance (Controller/Driver) pour affichages LCD de type segment (ou matrice de caractères/segments multiples). Il est conçu pour être piloté par un microcontrôleur via une interface série synchrone, permettant de rafraîchir efficacement l'affichage tout en réduisant le nombre de connexions nécessaires. Il est logé dans un boîtier plat à montage en surface de type QFP (Quad Flat Package).
Fabricant : NEC.
Fonction : Contrôleur et pilote pour afficheur LCD à segments (Segment Type LCD Controller/Driver).
Boîtier : QFP (Quad Flat Package à montage en surface).
Signification de la référence :
uPD16431 : Référence de base du circuit pilote LCD de NEC.
-A : Variante de révision ou de spécification du silicium.
GC : Suffixe désignant le type de boîtier QFP (Quad Flat Package) à broches périphériques.
Performances clés :
Pilotage direct de LCD : Génère les tensions alternatives multiplexées nécessaires à l'excitation correcte des segments d'un afficheur LCD sans dégradation par effet galvanique.
Interface de communication : Utilise généralement un bus série synchrone (type SPI simplifié à 3 fils : données, horloge, strobe) pour recevoir les ordres d'affichage du microprocesseur central.
Repérage & Broches Clés (Boîtier QFP) :
Repérage : Le coin biseauté ou le point gravé sur le corps du boîtier QFP indique la position de la broche 1, les autres broches se suivant de manière séquentielle le long des quatre côtés du carré.
Environnement : Ce circuit est directement associé à l'afficheur LCD en verre (via des pistes conductrices souples ou un connecteur zébra) et à un ensemble de condensateurs de filtrage pour la génération des tensions de polarisation (bias) du LCD.
Diagnostic Express (Affichage absent, partiel ou segments "fantômes") :
Symptômes Courants en Atelier :
Aucun affichage sur l'écran ou segments totalement inactifs malgré un système en marche : Circuit non alimenté, absence d'horloge sur le bus de commande, ou défaillance du oscillateur interne / tensions de polarisation.
Segments allumés en permanence ou affichage totalement "brouillé" : Erreur de communication sur l'interface série ou court-circuit sur les pistes de sortie menant au verre LCD.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stable de la tension d'alimentation principale (VDD) et des tensions de polarisation du LCD sur les broches dédiées.
Contrôle des signaux : Observer à l'oscilloscope l'activité sur les lignes de données et d'horloge (CLK/DATA) lors des phases de mise à jour par le microcontrôleur.
Recommandations de Montage & Intervention :
Soudure CMS : Le remplacement d'un boîtier QFP aux pattes fines et rapprochées nécessite une station à air chaud ou un fer équipé d'une panne biseautée adaptée (méthode de soudure par train de pistes avec flux) pour éviter les ponts de soudure.
Précautions ESD : Manipuler ce circuit intégré en respectant rigoureusement les règles de protection contre les décharges électrostatiques.
