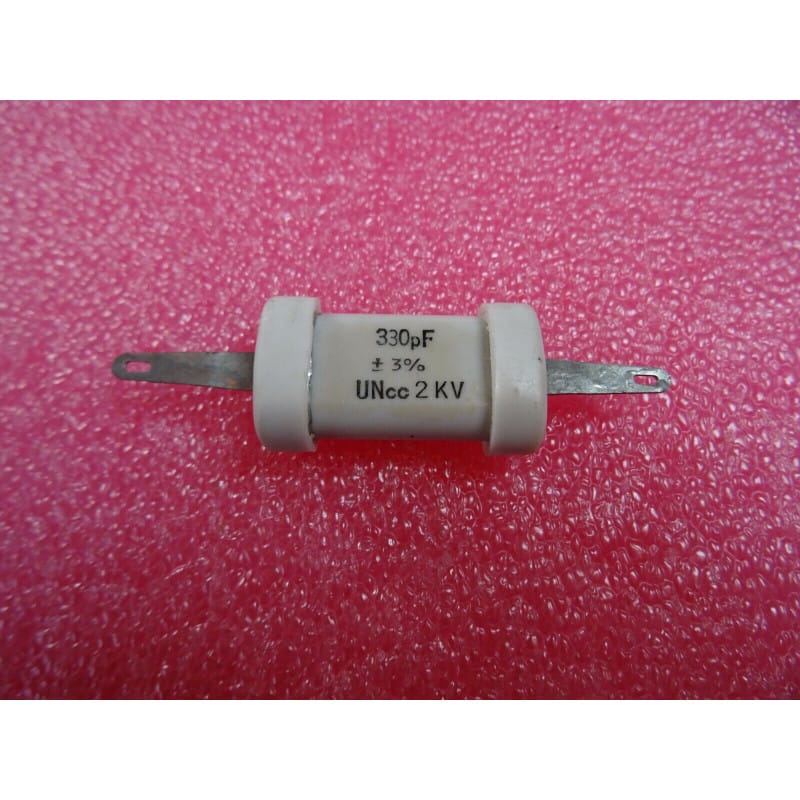

Condensateur Céramique Disque Haute Tension 330 pF (0,33 nF) 2 000 V (2 kV DC) – Tolérance Précision 3%

Condensateur Céramique Disque Haute Tension 330 pF (0,33 nF) 2 000 V (2 kV DC) – Tolérance Précision 3%

(0 avis)
7,50 € 7,50 € (Toutes taxes comprises)

Ajouter au panier

Ce condensateur céramique monocouche à disque haute tension (High Voltage Ceramic Disc Capacitor) est conçu pour les applications de découplage HT, de filtrage d'étages de puissance, d'atténuation d'arcs et d'absorption de transitoires (snubber) dans les alimentations à découpage primaires, les circuits résonnants, les multiplicateurs de tension, les générateurs d'impulsions et les étages THT / déviation d'écrans cathodiques.

Doté d'une valeur de capacité nominale de 330 pF (soit 0,33 nF) et d'une excellente tolérance de précision serrée de +/-3%, il garantit une valeur capacitive stable face aux contraintes diélectriques élevées. Sa tension de service continue nominale (UNcc = 2 000 V / 2 kV DC) associée à un enrobage en résine époxy ignifugée haute rigidité diélectrique assure une tenue parfaite contre les claquages et les décharges partielles.

CaractéristiqueValeur / Spécification
Désignation ComposantCondensateur céramique disque haute tension (HV Ceramic Disc)
Capacité Nominale330 pF (0,33 nF / 330 picofarads / marquage 331)
Tolérance de Capacité+/-3% (Haute précision)
Tension Nominale de Service (UNcc)2 000 V DC (2 kV CC / 2 000 Volts continu)
Technologie DiélectriqueCéramique haute tension (Classe 1 / Classe 2 HT faible dérive)
Type de Boîtier / FormatDisque radial enrobé résine époxy isolante haute rigidité
Sorties / Raccordement2 pattes radiales traversantes en cuivre étamé (Radial Leads)
Rigidité Diélectrique (Test)> 3 kV DC (tenue aux surtensions et pointes transitoires)
Résistance d'IsolementTrès élevée : typiquement > 10 000 MOhms (10 GigaOhms)
Facteur de Dissipation (tan d)Faible : pertes diélectriques réduites en haute fréquence
Plage de Température de Service-25°C à +85°C / +105°C (gamme industrielle et HT)
État du Composant100% Neuf de stock d'origine (NOS / New Old Stock)
Usage PrincipalCircuits d'amortissement (Snubber), étages résonnants, filtrage HT, THT et ballast électronique

Mémo Technique & Points Clés d'Atelier

  • Applications Recommandées en Atelier :

    • Réseaux Snubber / RCD d'Alimentations à Découpage (SMPS) : Absorption des pics de surtension inductifs (ringing) aux bornes des transistors MOSFET / IGBT primaires lors de la commutation.

    • Étages THT & Écrans Cathodiques (CRT) : Remplacement des condensateurs de découplage et de retour de ligne sur châssis TV, moniteurs vidéo ou oscilloscopes vintage.

    • Multiplicateurs de Tension & Alimentations Laser / Tubes : Montage en cascade pour ponts de Cockcroft-Walton ou filtrage d'anode de tubes électroniques.

  • Précautions de Sécurité & Manipulation Haute Tension :

    • Décharge Sécurisée : Toujours décharger le condensateur via une résistance de puissance de forte valeur (10 kOhms à 100 kOhms / 5 W) avant toute mesure ou manipulation sur circuit, même après coupure de l'alimentation secteur.

    • Distance d'Isolement (Creepage / Clearance) : Conserver un espacement suffisant entre les pistes de cuivre du circuit imprimé et ne pas plier les pattes trop près du corps en résine pour éviter la création de microfissures dans l'enrobage isolant.

  • Consignes de Soudage :

    • Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux propre de type no-clean, et limiter le temps de chauffe à moins de 3 secondes par patte.

Composants Passifs Haute Tension & Électronique de Puissance / Type : Condensateur céramique disque HT / Capacité : 330 pF (0,33 nF) / Tolérance : +/-3% / Tension de service : 2 000 V DC (2 kV) / Format : Radial traversant / État : 100% Neuf de stock d'origine.
