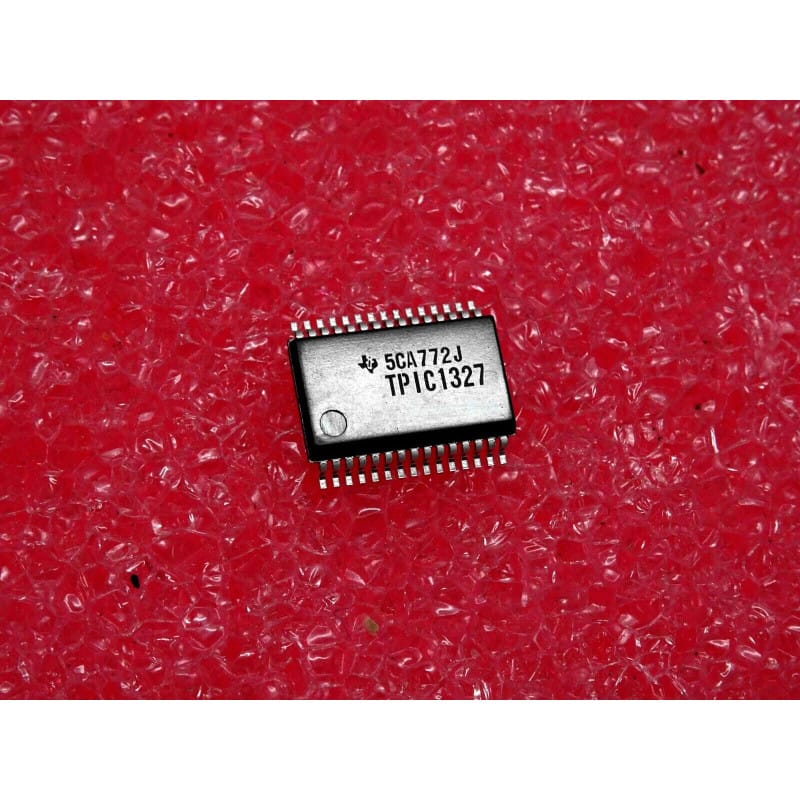

TPIC1327DF (Texas Instruments) - Circuit de Puissance / Pilote à Haute Intégration (Boîtier SOP-30 CMS)

Le TPIC1327DF (souvent écrit ci TPIC 1327 DF ou ic TPIC1327DF) est un circuit intégré de puissance et de gestion de charge, fabriqué historiquement par Texas Instruments.

Ce composant fait partie de la gamme des pilotes haute tension / fort courant de TI (série TPIC), conçus pour interférer des signaux logiques de commande à faible puissance (issus d'un microcontrôleur) avec des charges inductives ou des actionneurs de puissance (tels que des relais, des moteurs pas à pas ou des solénoïdes) dans les environnements industriels, automobiles ou embarqués. Il est logé dans un boîtier à montage en surface de type SOP-30 (Small Outline Package à 30 broches CMS).

Caractéristiques Essentielles

• Fabricant : Texas Instruments.

• Fonction : Pilote de puissance multicanal / Interface de charge (Power Driver / Peripheral Driver).

• Boîtier : SOP-30 (Small Outline Package à 30 broches CMS).

• Signification de la référence :

  • TPIC1327 : Référence de base de la famille de circuits de puissance de Texas Instruments.

  • -DF : Suffixe désignant le boîtier en plastique à montage en surface (Small Outline Package étendu à 30 broches).

• Performances clés :

  • Commutation de puissance : Capacité à piloter des charges exigeantes tout en offrant des protections intégrées (comme la protection thermique et les diodes de roue libre contre les surtensions inductives).

  • Technologie CMS optimisée : Le boîtier SOP-30 permet une dissipation thermique accrue et un gain de place significatif sur les cartes électroniques denses.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier SOP-30) :

  • Repérage : Le point gravé ou le chanfrein sur le boîtier CMS indique la position de la broche 1.

  • Environnement : Ce circuit dissipe généralement de l'énergie et se trouve souvent sur des zones du circuit imprimé pourvues de plans de masse cuivrés élargis servant de radiateur thermique. Il est associé à des condensateurs de découplage de puissance placés au plus près des broches d'alimentation.

• Diagnostic Express (Surcharge ou défaillance de sortie) :

  • Symptômes Courants en Atelier :

    1. La charge connectée (relais, actionneur) ne s'active pas malgré une commande logique valide sur l'entrée : Circuit intégré endommagé suite à un court-circuit sur la ligne de sortie ou surtension inductive.

    2. Chauffe excessive du boîtier SOP-30 : Surcharge permanente sur l'une des sorties ou court-circuit partiel de la charge pilotée.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation principale de puissance sur les broches dédiées par rapport à la masse.

    2. Contrôle des signaux : Valider la commutation sur les broches d'entrée et observer le comportement des sorties de puissance.

• Recommandations de Montage & Intervention :

  • Soudure CMS : Le remplacement d'un boîtier SOP-30 nécessite une station à air chaud ou un fer équipé d'une panne adaptée pour traiter l'ensemble des broches latérales simultanément sans détruire les pistes du circuit imprimé.

  • Précautions ESD : Manipuler ce circuit de puissance en respectant les règles fondamentales de protection contre les décharges électrostatiques.
