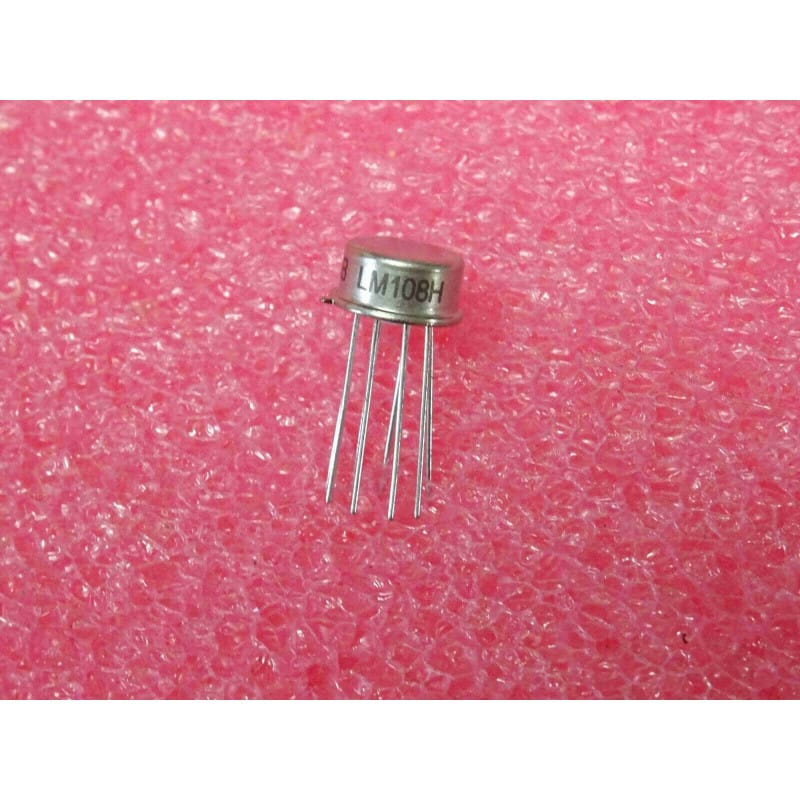

Le LM108H (souvent écrit LM 108 H ou ic LM108H) est un amplificateur opérationnel de haute précision et de très faible courant de polarisation, fabriqué historiquement par National Semiconductor (désormais Texas Instruments).
Ce composant de référence dans l'analogique de précision est conçu pour les applications exigeant des performances thermiques et des courants d'entrée extrêmement faibles (applications de type intégrateurs, capteurs de haute impédance ou instrumentation scientifique). Il est logé dans un boîtier métallique étanche de type TO-99 à 8 broches, offrant un blindage électromagnétique rigoureux et une stabilité thermique optimale.
Fabricant : National Semiconductor (Texas Instruments).
Fonction : Amplificateur opérationnel de précision (Precision Operational Amplifier).
Boîtier : TO-99 (Boîtier métallique rond à 8 broches traversantes).
Signification de la référence :
LM108 : Référence de la gamme d'amplis-ops de précision à super-gain de National Semiconductor (version militaire/professionnelle haut de gamme de la famille 108/208/308).
-H : Désigne spécifiquement le boîtier métallique rond étanche (Metal Can / TO-99).
Performances clés :
Courants de polarisation d'entrée ultra-faibles : Rendu possible grâce à l'utilisation de transistors dits "super-gain", minimisant les erreurs de mesure sur les sources à haute impédance.
Faible dérive thermique : Conçu pour maintenir une excellente stabilité des tensions d'offset face aux variations de température ambiante.
Repérage & Broches Clés (Boîtier Métal TO-99) :
Repérage : La languette métallique (tab) située sur le pourtour du boîtier indique la position de la broche 8 (ou sert de repère de référence, la numérotation s'effectuant ensuite dans le sens anti-horaire en regardant les broches par le dessous).
Compensation en fréquence externe : Tout comme ses homologues de la même époque (tels que le LM108 ou le LM748), ce type d'amplificateur nécessite généralement un réseau de compensation externe (condensateur et/ou résistance branchés sur des broches dédiées) pour assurer sa stabilité en boucle fermée selon le gain choisi.
Diagnostic Express (Erreur de zéro, saturation ou instabilité) :
Symptômes Courants en Atelier :
Signal de sortie instable, oscillant ou saturé aux rails d'alimentation : Absence, coupure ou mauvaise valeur du réseau de compensation en fréquence externe.
Dérive anormale de la tension de sortie : Vieillissement des composants périphériques de haute précision ou pollution/oxydation sur les pistes de la carte imprimée autour des entrées à très haute impédance.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle des alimentations : Vérifier la présence et la symétrie des tensions d'alimentation continues sur les broches correspondantes par rapport à la masse.
Vérification de l'offset : Mesurer la tension différentielle entre les entrées inverseuse et non inverseuse, qui doit tendre vers zéro en fonctionnement linéaire.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe rond est vivement conseillée pour le remplacement de ce composant de collection ou de mesure, évitant de soumettre les broches courtes du boîtier étanche à une surchauffe excessive.
Précautions de nettoyage : Les entrées à très haute impédance de ce circuit craignent les courants de fuite superficiels sur le circuit imprimé ; veillez à nettoyer les résidus de flux de soudure (à l'alcool isopropylique) autour du support.
