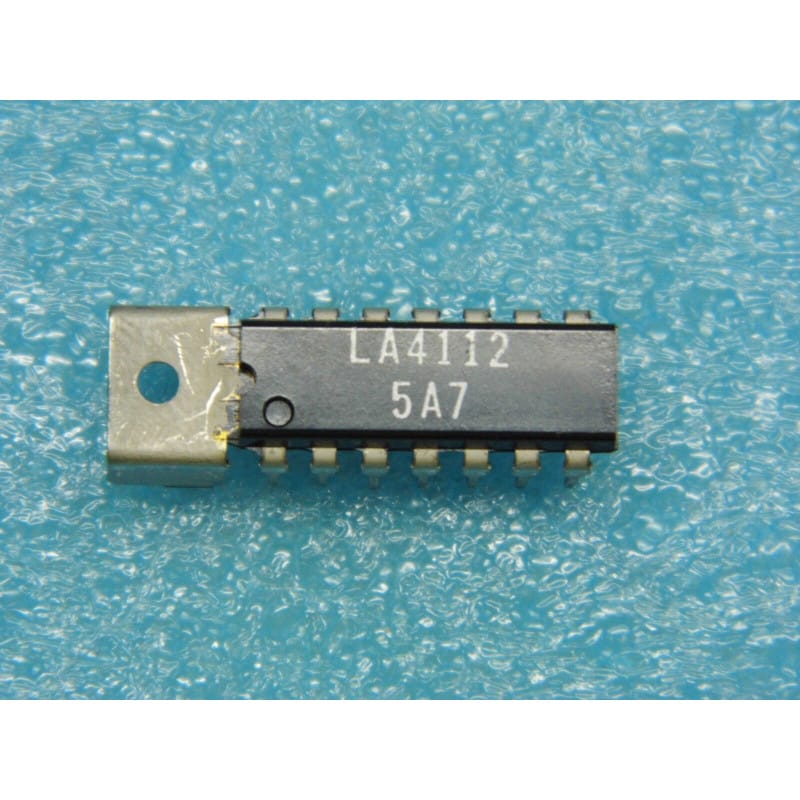

Le LA4112 (souvent écrit ci LA 4112 ou ic LA4112) est un circuit intégré linéaire spécialisé dans l'amplification audio de puissance, fabriqué historiquement par Sanyo.
Ce composant est conçu pour les équipements audio grand public de l'ère classique (postes de radio portables, petits magnétophones, téléviseurs ou amplificateurs mono compacts). Il est capable de délivrer une puissance nominale de l'ordre de 2.3 watts sur une charge de haut-parleur standard avec un minimum de composants externes. Il est logé dans un boîtier traversant de type SIP (Single In-line Package) doté d'une configuration de broches en ligne et d'une structure adaptée à la dissipation thermique.
Fabricant : Sanyo.
Fonction : Amplificateur de puissance audio 2.3W (2.3W Audio Power Amplifier).
Boîtier : SIP (Boîtier traversant en ligne).
Signification de la référence :
LA4112 : Référence standard de la famille des circuits intégrés d'amplification audio de Sanyo.
Performances clés :
Puissance de sortie confortable : Conçu pour fournir un étage d'amplification clair et stable d'environ 2.3W sous une tension d'alimentation adaptée.
Intégration optimisée : Nécessite peu de composants périphériques (condensateurs de liaison et de filtrage) pour constituer un canal d'amplification complet.
Repérage & Broches Clés :
Repérage : En observant la face avant du composant (marquage lisible), la broche 1 est située à l'extrême gauche de la rangée de broches alignées.
Environnement : Ce circuit s'intercale entre le préamplificateur ou le contrôle de volume et le haut-parleur, associé à un condensateur de liaison de sortie de forte valeur (en cas d'alimentation simple) et à un réseau de compensation pour prévenir toute oscillation parasite.
Diagnostic Express (Absence de son, distorsion ou ronflette) :
Symptômes Courants en Atelier :
Silence total dans le haut-parleur (malgré un signal présent en entrée) : Composant claqué suite à une surtension, un court-circuit franc sur la ligne de haut-parleur, ou absence d'alimentation sur la broche VCC.
Son fortement distordu, écrêté ou ronflement prononcé : Tension d'alimentation affaiblie, condensateur de filtrage d'alimentation desséché, ou composant partiellement endommagé.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension continue de service sur la broche VCC dédiée par rapport à la masse.
Contrôle du point milieu (si alimentation simple) : Vérifier que la tension continue sur la broche de sortie (en amont du condensateur de liaison) se situe approximativement à la moitié de la tension d'alimentation.
Recommandations de Montage :
Dissipation thermique : Veillez à respecter les préconisations de montage (et l'éventuel petit dissipateur ou contact thermique prévu sur le circuit imprimé) pour garantir un transfert thermique efficace et éviter la mise en sécurité thermique du circuit.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
