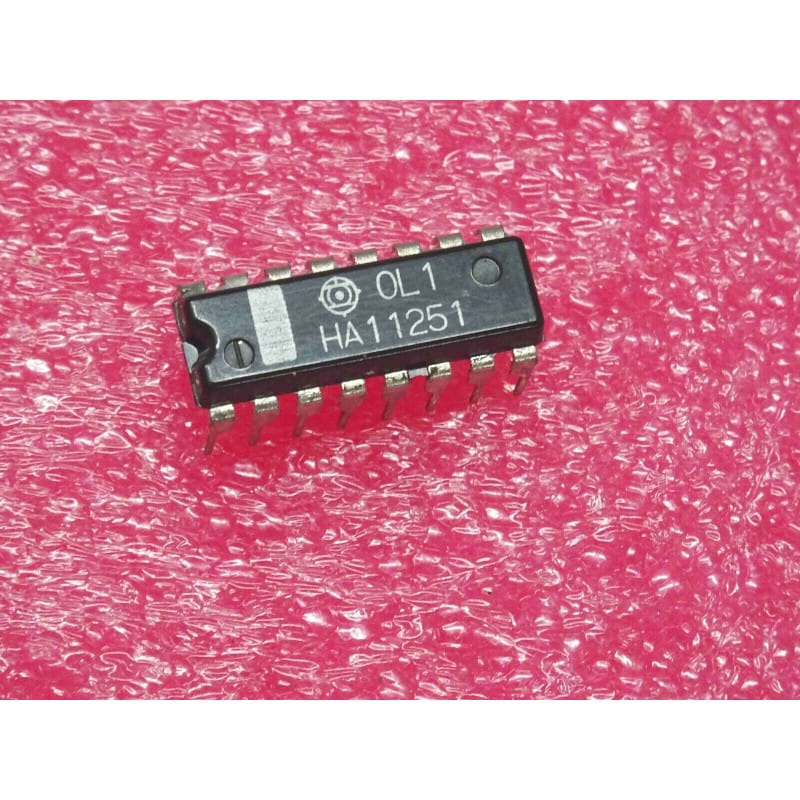

Le HA11251 (souvent écrit ci HA 11251 ou ic HA11251) est un circuit intégré linéaire multifonction, fabriqué historiquement par Hitachi, conçu pour servir de système récepteur radio complet pour les bandes FM et AM.
Ce composant intègre la quasi-totalité de la chaîne de traitement RF/FI (Fréquence Intermédiaire) nécessaire pour un récepteur radio de type superhétérodyne compact, réduisant considérablement le nombre de composants discrets. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.
Fabricant : Hitachi.
Fonction : Système récepteur radio FM/AM (FM/AM Radio Receiver System).
Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).
Signification de la référence :
HA11251 : Référence standard de la gamme de circuits intégrés audio et radio d'Hitachi.
Performances clés :
Intégration FM/AM : Regroupe les étages oscillateur/mélangeur, l'amplification de fréquence intermédiaire et les fonctions de démodulation (détecteur de rapport/quadrature pour la FM et détecteur d'enveloppe pour l'AM).
Compacité : Permet de concevoir des tuners ou des postes radio portables et de salon avec une excellente sensibilité et un encombrement minimal.
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit fonctionne en tandem avec des bobines d'accord, des transformateurs FI (généralement identifiés par des codes de couleur spécifiques pour l'AM et la FM) et un condensateur variable ou un système de syntonisation.
Diagnostic Express (Absence de réception, son muet ou grésillements) :
Symptômes Courants en Atelier :
Silence complet ou impossibilité de capter la moindre station (en FM comme en AM) : Absence d'alimentation sur le circuit, étage oscillateur local bloqué, ou défaillance d'un transformateur FI associé.
Distorsion importante ou son étouffé : Désalignement des noyaux de réglage des fréquences intermédiaires ou condensateur de découplage défectueux.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension continue de service sur la broche d'alimentation VCC dédiée par rapport à la masse.
Vérification du signal : S'assurer de la présence du signal sur les broches d'entrée d'antenne/mélangeur et contrôler la sortie audio démodulée avant l'amplificateur de puissance final.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit dans les tuners vintage ou les radios de collection, évitant de soumettre les pistes délicates et les composants adjacents à une surchauffe excessive du fer à souder.
Précautions ESD : Manipuler le circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
