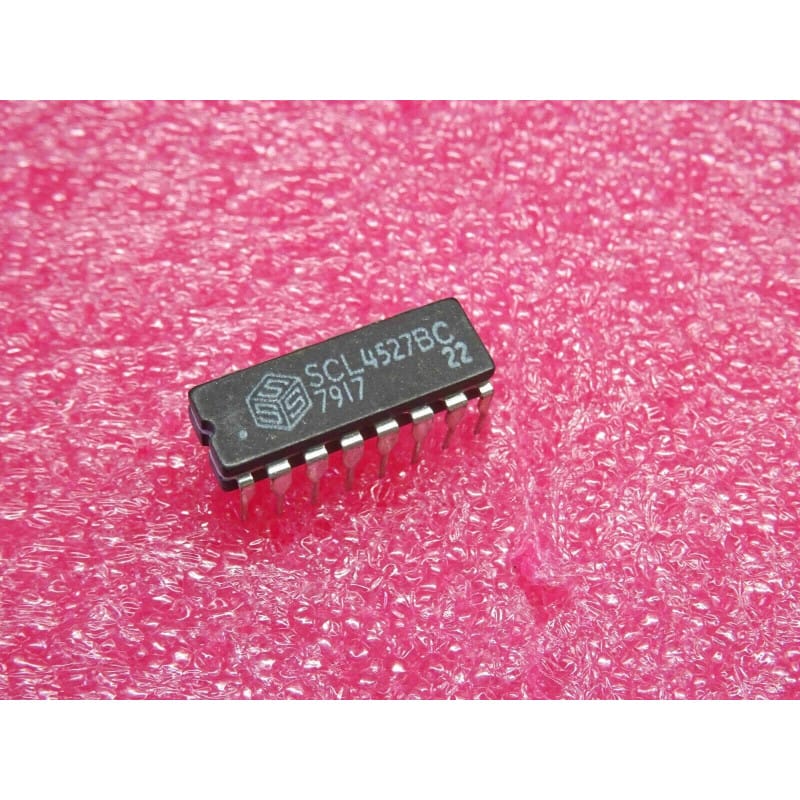

SCL4527BC (Solid State Scientific) - Multiplieur BCD CMOS (Boîtier DIP-16)

Le SCL4527BC (souvent écrit ci SCL 4527 BC ou ic SCL4527BC) est un circuit intégré logique de la famille CMOS standard, fabriqué historiquement par Solid State Scientific (SSS).

Ce composant est un multiplieur BCD (Binary-Coded Decimal) à 4 bits (équivalent aux références standard CD4527B / NTE4527B). Il est conçu pour multiplier un nombre BCD par un nombre binaire ou exécuter des opérations arithmétiques de mise à l'échelle et de cadencement dans les systèmes logiques numériques de l'ère classique. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.

Caractéristiques Essentielles

• Fabricant : Solid State Scientific (SSS).

• Fonction : Multiplieur BCD CMOS (BCD Rate Multiplier).

• Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).

• Équivalences directes : CD4527B, NTE4527B.

• Signification de la référence :

  • SCL4527 : Référence de la gamme logique CMOS de Solid State Scientific (équivalent direct du circuit de la série 4000).

  • -B : Version bédifiée / améliorée de la série CMOS (large plage de tension d'alimentation et tolérances industrielles standard).

  • -C : Suffixe de tolérance thermique ou de qualité commerciale/standard du fabricant.

• Performances clés :

  • Multiplication de fréquence / taux : Génère en sortie une fréquence proportionnelle au produit d'un nombre d'entrée BCD et d'une valeur binaire.

  • Technologie CMOS : Faible consommation d'énergie, immunité élevée au bruit et compatibilité avec des tensions d'alimentation étendues (généralement de 3V à 15V).

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-16) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Broches d'alimentation : Sur le boîtier DIP-16 standard de cette famille, la masse (VSS / GND) se trouve sur la broche 8 et l'alimentation principale (VDD) sur la broche 16.

• Diagnostic Express (Absence de calcul ou sortie bloquée) :

  • Symptômes Courants en Atelier :

    1. La fonction de mise à l'échelle ou de multiplication ne génère plus de signaux en sortie : Circuit interne endommagé suite à une décharge électrostatique ou mauvaise configuration des broches de validation (Enable/Strobe).

    2. Sorties figées à l'état haut ou bas : Problème d'alimentation VDD ou signal d'horloge d'entrée manquant.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : Vérifier la présence stable de la tension continue de service (ex: +5V ou +12V selon l'application) entre la broche 16 (VDD) et la broche 8 (GND).

    2. Contrôle des signaux : Observer à l'oscilloscope l'activité sur les lignes d'entrée d'horloge, les bus de données BCD et la sortie du multiplicateur.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions ESD : Les circuits CMOS de cette génération sont sensibles à l'électricité statique. Manipuler impérativement avec un bracelet antistatique relié à la terre.
