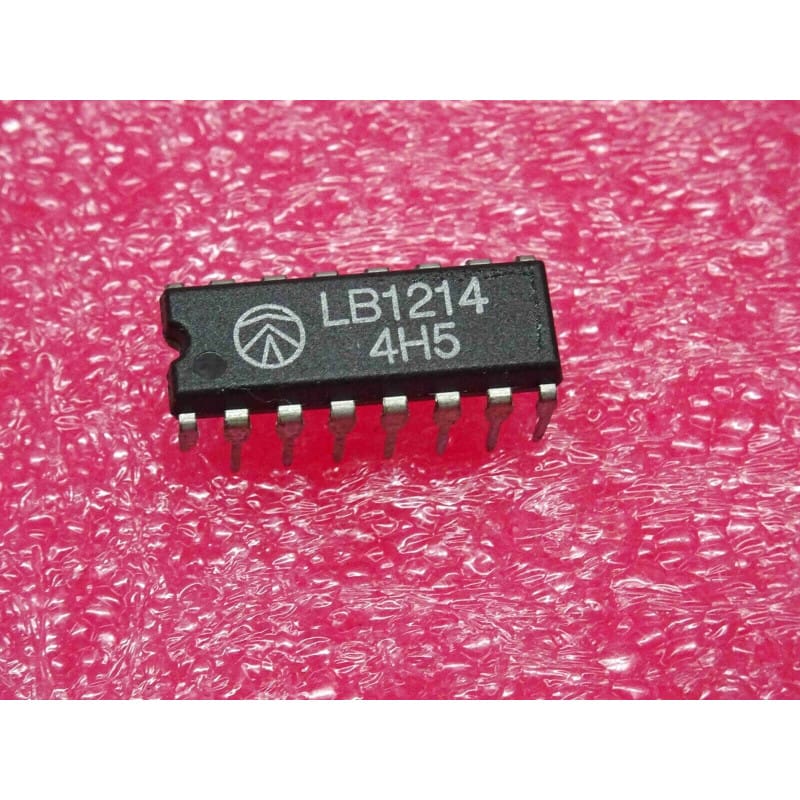

Le LB1214 (souvent écrit ci LB 1214 ou ic LB1214) est un circuit intégré spécialisé dans la commutation de puissance, fabriqué historiquement par Sanyo.
Ce composant appartient à la famille des réseaux de transistors (similaire dans sa philosophie aux célèbres séries ULN). Il intègre 7 paires de transistors Darlington en configuration d'émetteur commun, conçus pour piloter des charges inductives ou résistives de forte puissance (relais, lampes, petits moteurs, afficheurs à LED ou solénoïdes) directement à partir de signaux logiques de commande basse tension (TTL ou CMOS). Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.
Fabricant : Sanyo.
Fonction : Réseau de transistors 7 canaux en émetteur commun (7-channel Common-Emitter Transistor Array / Darlington Driver).
Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).
Signification de la référence :
LB1214 : Référence standard de la gamme de circuits d'interface et de commande de puissance de Sanyo.
Performances clés :
Capacité de commande en courant : Permet de commuter des charges exigeant un courant de sortie élevé par canal bien au-delà des capacités d'un simple circuit logique.
Diodes de roue libre intégrées : Comporte généralement des diodes de protection internes pour dissimuler et absorber les surtensions transitoires générées lors de la coupure de charges inductives (relais ou bobines).
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Architecture des broches : Les entrées de commande logiques se situent généralement d'un côté du boîtier (broches 1 à 7), tandis que les sorties collecteurs correspondantes occupent le côté opposé, la masse (GND) et l'alimentation commune des diodes de roue libre étant reliées aux broches dédiées.
Diagnostic Express (Commandes inopérantes ou étage de sortie bloqué) :
Symptômes Courants en Atelier :
Un relais ou un voyant piloté refuse de s'activer malgré un niveau logique haut présent sur l'entrée correspondante : Canal Darlington interne grillé (jonction ouverte) suite à une surcharge ou une surtension inverse.
La charge reste activée en permanence, indépendamment de la commande logique : Transistor en court-circuit (jonction collecteur-émetteur claquée).
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation et de la masse : Vérifier la continuité de la masse (broche de référence commune) et la présence de la tension d'alimentation de la charge.
Test des jonctions (hors tension) : Utiliser la fonction diode du multimètre pour tester la chute de tension directe entre les entrées et les sorties par rapport à la masse, afin de détecter une jonction en court-circuit ou ouverte.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes électroniques vintage afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
