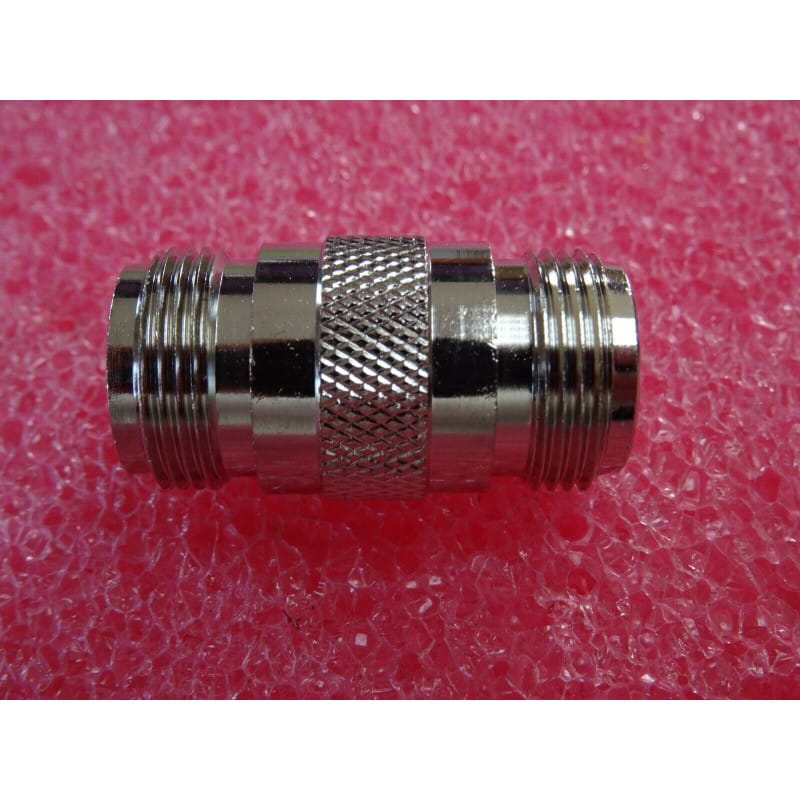

Adaptateur coaxial RF droit intra-série de haute précision Type N Femelle vers Type N Femelle (raccord de jonction double femelle / barrel adapter), conçu pour assurer l'abouchement parfait et la continuité d'impédance entre deux lignes coaxiales équipées de fiches Type N Mâles.
Spécialement conçu pour réaliser la jonction de deux câbles coaxiaux de puissance (type RG-213, RG-214, LMR-400, Cellflex) ou pour servir de traversée de cloison/panneau sur coffrets et baies de distribution HF/VHF/UHF/SHF. Cet adaptateur maintient une impédance strictement constante de 50 Ohms et un taux d'onde stationnaire (TOS / VSWR) très bas sur une large bande passante allant du DC jusqu'à 11 GHz. Fabriqué en laiton usiné lourd à revêtement nickelé ou BBR (Radiall Bronze / Traitement anticorrosion), diélectrique en Téflon (PTFE) et alvéole centrale en bronze au béryllium plaquée Or, il garantit une répétabilité métrologique irréprochable et des pertes d'insertion négligeables sur les bancs de mesure comme sur le terrain. Matériel neuf sous packaging d'atelier.
Adaptateur Coaxial Intra-Série / Format : Adaptateur / Raccord Droit Type N Femelle vers N Femelle (N Female to N Female Barrel / Bulkhead Adapter - N/N KN) / Connectique Côté 1 : Embase / Prise N Femelle 50 Ohms à Filetage Extérieur / Connectique Côté 2 : Embase / Prise N Femelle 50 Ohms à Filetage Extérieur / Impédance Nominale : 50 Ohms / Plage de Fréquence : DC à 11 GHz / Taux d'Onde Stationnaire (VSWR) : < 1,10 jusqu'à 3 GHz / < 1,20 jusqu'à 11 GHz / Contacts Centraux : Bronze au Béryllium Usiné Traité Plaqué Or Intégral / Diélectrique Interne : PTFE (Téflon Pure High-Temp) / Corps Extérieur : Laiton Usiné Lourd Traité Nickelé / BBR / Tension Max. Admissible : 1000 V RMS / Température d'Utilisation : -55 °C à +155 °C / Neuf d'Atelier. Composant indispensable pour les raccordements d'antennes, bancs de test métrologiques, récepteurs SDR, stations radioamateurs et baies d'émission.
Jonction Directe Intra-Série N / N :
Permet de relier bout à bout deux câbles coaxiaux munis de fiches N Mâles à vis sans multiplier les transitions d'adaptateurs inter-séries.
Large Bande Passante (DC à 11 GHz) :
Conçu pour fonctionner sans dégradation du signal depuis les fréquences radio basses (HF / VHF / UHF) jusqu'aux applications micro-ondes et bandes WiFi/5G/SHF.
Usinage Lourd & Robustesse Mécanique :
Corps monobloc en laiton nickelé avec filetage M16 profilé assurant un guidage fluide des écrous moletés et un verrouillage résistant aux fortes tractions sur le câble.
Isolation Téflon (PTFE) & Contact Or :
Diélectrique PTFE à faible facteur de perte et alvéole centrale dorée garantissant une résistance de contact minimale et inaltérable face à l'oxydation.
État : Neuf d'atelier.
Applications Recommandées en Atelier :
Rallonge de Câble Coaxial : Bout à bout rapide pour aboucher deux câbles de descente d'antenne équipés en N Mâle.
Protection des Prises d'Appareils (Port Saver) : Laissé à demeure sur un analyseur de réseau ou wattmètre pour protéger le connecteur châssis d'origine contre l'usure mécanique des vissages répétés.
Conseils d'Utilisation en Atelier :
Montage & Vissage : Visser les bagues des deux fiches N Mâles à la main de chaque côté du raccord jusqu'en butée.
Couple de Serrage : Appliquer le couple recommandé à la clé dynamométrique N (environ 0,7 à 1,1 N.m) pour garantir un contact de masse parfait à 360° sans écraser le diélectrique.
Usage Extérieur : En cas de montage sur un pylône ou en extérieur, protéger la jonction avec du ruban auto-vulcanisant ou de la gaine thermorétractable résinée pour prévenir toute infiltration d'humidité dans le filetage.
