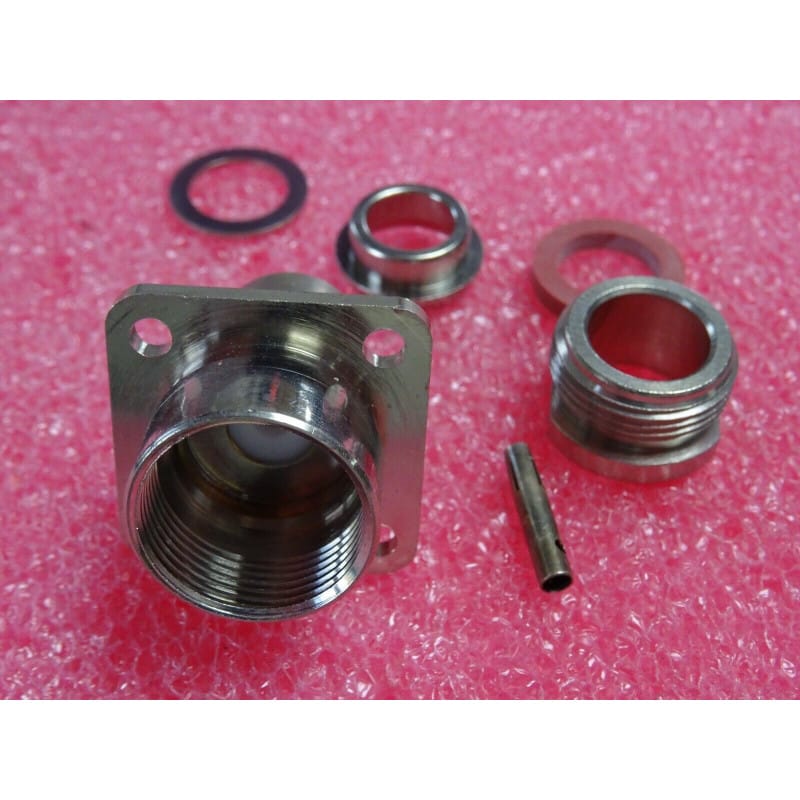

Embase coaxiale RF femelle de panneau/châssis à bride carrée 4 trous de fixation Série C Femelle, conçue par le fabricant français de référence mondiale Radiall (Référence fabricant : R166268 / Norme militaire US : UG-571A/U / UG571AU), livrée sous sachet individuel scellé d'origine pour préserver les surfaces de contact, le diélectrique et la dorure contre toute pollution d'atelier.
Spécialement conçue pour le montage sur panneau, face arrière d'armoire électrique, coffret blindé, instrumentation nucléaire (NIM/CAMAC), baie haute tension et équipements militaires RF. Le connecteur de Série C est la déclinaison renforcée et haute tension du format BNC : il utilise un verrouillage à baïonnette lourd à deux ergots résistant aux fortes contraintes mécaniques, capable de supporter des tensions élevées (jusqu'à 1 500 V RMS). Cette embase comporte une bride carrée d'interfaçage à 4 perçages de fixation, une cosse/fût central arrière à souder et un joint d'étanchéité intégré. Elle maintient une impédance strictement constante de 50 Ohms du DC jusqu'à 10 GHz. Fabriquée en laiton usiné lourd avec revêtement nickelé/argenté haute durabilité, diélectrique en Téflon (PTFE) et contact central en bronze au béryllium plaqué Or/Argent, elle garantit une étanchéité de traversée et une répétabilité métrologique irréprochables. Matériel neuf d'époque (NOS / New Old Stock) ou de réserve d'atelier sous packaging.
Embase Coaxiale RF Châssis / Marque : RADIALL (France) / Référence Fabricant : R166268 / Norme Militaire : UG-571A/U (UG571AU) / Conditionnement : Sachet Plastique Individuel Hermétique d'Origine / Format : Embase Femelle de Panneau à Bride Carrée 4 Trous (Series C Female Panel Mount Receptacle) / Connectique Côté Face : Embase Prise Série C Femelle 50 Ohms à Ergots de Verrouillage Baïonnette / Connectique Côté Arrière : Fût / Cosse Trousseau Centré à Souder pour Conducteur / Impédance Nominale : 50 Ohms / Plage de Fréquence : DC à 10 GHz / Fixation Châssis : Bride Carrée 4 Vis M3 / Trous de Fixation Étagés / Contacts Centraux : Bronze au Béryllium Usiné Traité Plaqué Or / Argent / Diélectrique Interne : PTFE (Téflon Pure High-Temp) / Corps Extérieur : Laiton Usiné Lourd Traité Nickelé / Argenté avec Joint Torique / Tension Max. Admissible : 1 500 V RMS (Tension Crête : 4 000 V) / Température d'Utilisation : -55 °C à +165 °C / Neuf d'Atelier (NOS). Indispensable pour l'équipement de baies haute tension, châssis nucléaires, récepteurs RF, amplificateurs et matériel militaire.
Conditionnement Sous Sachet Individuel :
Sachet hermétique garanti préservant l'isolant Téflon et le contact central doré contre la poussière, l'humidité ambiante et l'oxydation avant montage.
Marque & Référence Officielle Radiall R166268 (UG-571A/U) :
Conforme aux normes militaires MIL-C-39012 / UG-571A/U, garantissant une découpe de bride standardisée et un ajustement mécanique millimétrique.
Format Spécifique Série C (Haute Tension & Verrouillage Baïonnette Lourde) :
S'accouple avec toutes les fiches Mâles de Série C. Permet de faire passer de fortes tensions en toute sécurité sur les façades d'équipements.
Montage Stabile sur Bride Carrée 4 Trous :
Assure un placage parfait et une mise à la masse à 360° sur le châssis métallique, garantissant une étanchéité électromagnétique (cage de Faraday) optimale.
État : Neuf d'époque (NOS / New Old Stock) sous sachet d'origine.
Applications Recommandées en Atelier :
Intégration sur Coffret / Baie 19" : Création d'un point d'accès coaxial blindé étanche et haute tension en façade ou panneau arrière de coffret.
Remplacement / Maintenance : Remise en état d'équipements de mesure vintage, baies radioamateurs de puissance ou sous-ensembles militaires.
Conseils de Montage en Atelier :
Découpe du Panneau : Prévoir un perçage central d'environ 15,5 mm à 16 mm pour le passage du corps, ainsi que 4 trous périphériques de 3,2 mm disposés aux entraxes standard de la bride Série C.
Déballage : N'ouvrir le sachet individuel qu'au moment d'effectuer le montage et la soudure pour éviter la contamination du diélectrique par des graisses ou poussières d'atelier.
Soudure Arrière : Étamer au préalable le brin intérieur du câble/fil et le fût arrière de l'embase avec un fer réglé à 350 °C. Utiliser une gaine thermorétractable pour isoler la soudure centrale de la masse du châssis.
