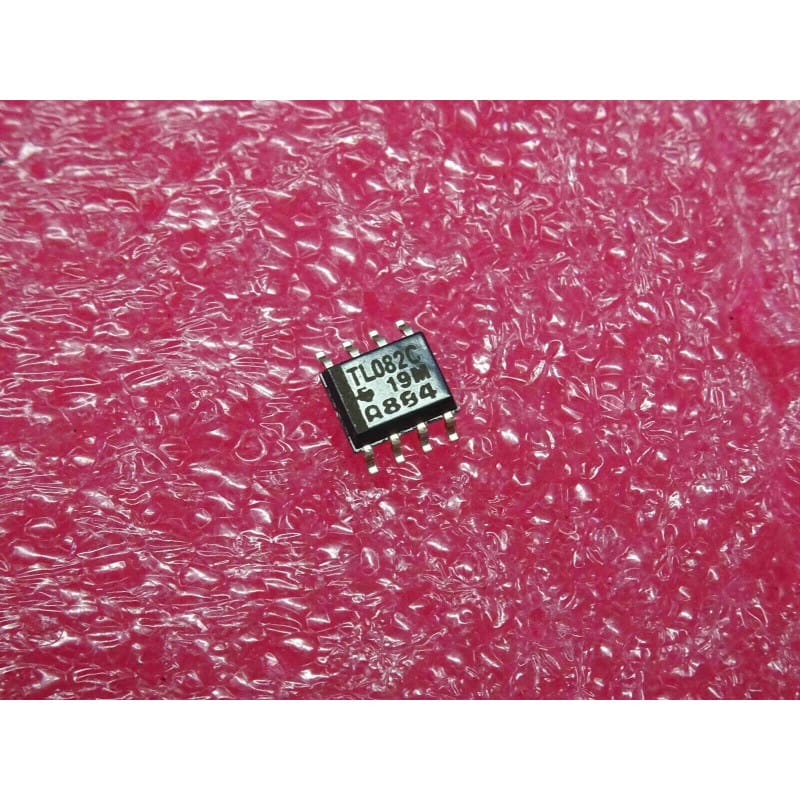

Le TL082CD (souvent écrit ci TL 082 C (CMS) ou ic TL082C) est un double amplificateur opérationnel à entrée JFET haute vitesse, fabriqué par Texas Instruments et divers autres fabricants de semi-conducteurs.
Ce composant associe des transistors à effet de champ à jonction (JFET) en entrée et des transistors bipolaires en sortie, offrant une impédance d'entrée extrêmement élevée, des courants de polarisation d'entrée très faibles et une vitesse de balayage (slew rate) élevée. Il est logé dans un boîtier de surface miniature de type SOIC-8 (Small Outline Integrated Circuit).
Fabricant : Texas Instruments / Divers.
Fonction : Double amplificateur opérationnel JFET à large bande (Dual JFET-Input Operational Amplifier).
Boîtier : SOIC-8 (Boîtier CMS à 8 broches de surface).
Signification de la référence :
TL082 : Référence standard de la famille des amplis-ops doubles à entrée JFET.
-C : Grade commercial (plage de température standard).
-D (ou CD) : Désigne spécifiquement le boîtier CMS SOIC à 8 broches étroites.
Performances clés :
Impédance d'entrée très élevée : Minimise les erreurs de charge sur les sources de signal à haute impédance (capteurs, circuits audio, filtres actifs).
Vitesse de balayage élevée : Généralement de l'ordre de 13 V/µs, ce qui le rend performant pour le traitement du signal et l'audio analogique.
Bruit de fond réduit : Très populaire dans les tables de mixage, les pédales d'effet pour guitare et les équipements audio vintage ou modernes.
Repérage & Broches Clés (Boîtier SOIC-8) :
Repérage : Le point gravé ou le chanfrein sur le côté du boîtier CMS indique la position de la broche 1 (située en bas à gauche ou en haut à gauche selon l'orientation, à lire dans le sens anti-horaire depuis le repère).
Brochage type : Intègre deux amplis-ops indépendants (sorties sur les broches 1 et 7, entrées inverseuses et non-inverseuses réparties sur les broches 2-3 et 5-6, alimentations communes sur les broches 4 et 8).
Diagnostic Express (Sortie saturée ou distorsion) :
Symptômes Courants en Atelier :
Tension de sortie bloquée sur l'un des rails d'alimentation : Composant endommagé par une surtension ou une décharge électrostatique sur les entrées JFET sensibles.
Oscillations parasites ou accrochage haute fréquence : Absence de condensateurs de découplage de bonne qualité au plus près des broches d'alimentation (VCC+ et VCC-).
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle des alimentations : Vérifier la présence des tensions d'alimentation symétriques (ex: +/- 15V) ou simples sur les broches d'alimentation du boîtier.
Vérification du signal : S'assurer que le signal d'entrée respecte la plage de mode commun (le TL082 peut saturer ou présenter des inversions de phase si les tensions d'entrée s'approchent trop des rails d'alimentation négatifs).
Recommandations de Montage :
Soudure CMS : Utiliser une station à air chaud ou un fer à pannes fines avec du flux décapant adapté pour poser ou remplacer ce boîtier SOIC-8 sur le circuit imprimé.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques, les entrées JFET étant particulièrement sensibles.
