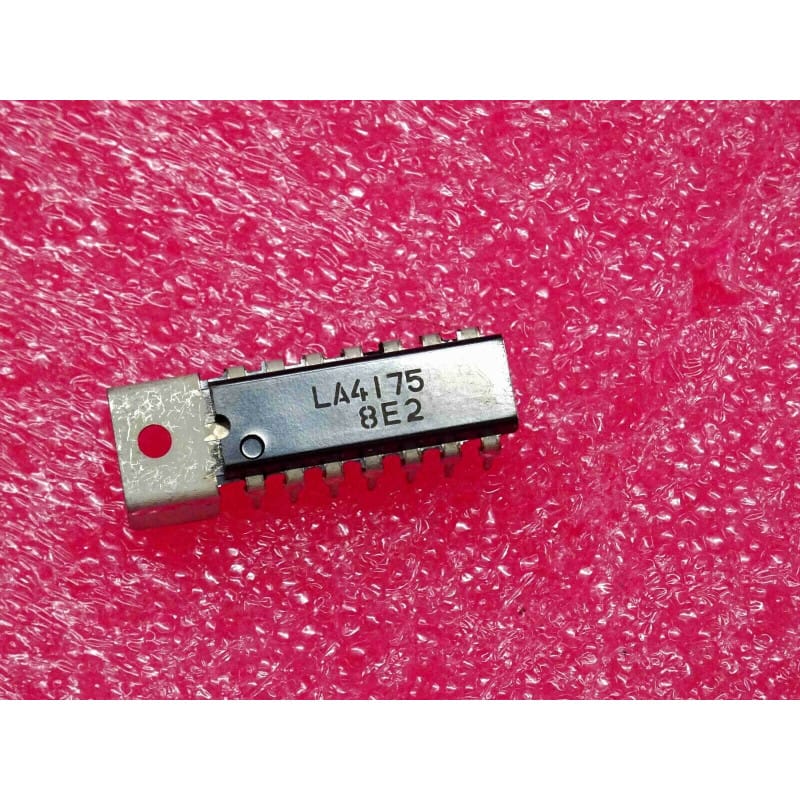

L' LA4175 (souvent écrit ci LA 4175, ic LA4175) est un circuit intégré amplificateur audio, fabriqué historiquement par Sanyo.
Ce composant est conçu spécifiquement pour servir d'amplificateur de casque à 2 canaux (2-channel headphone amplifier), assurant la restitution audio stéréotypée pour les baladeurs, les récepteurs radio portables ou les équipements audio de l'ère analogique. Il intègre deux canaux d'amplification indépendants à faible distorsion optimisés pour piloter des charges à basse impédance (comme les écouteurs et casques audio) tout en conservant une excellente autonomie sur piles. Il est logé dans un boîtier à double rangée de broches de type 14 broches (DIP-14 ou format équivalent selon les versions de boîtier).
Fabricant : Sanyo.
Fonction : Amplificateur casque stéréo à 2 canaux (2-Channel Headphone Audio Amplifier).
Boîtier : 14 broches (Dual In-line ou format traversant compact).
Signification de la référence :
LA41... : Famille des amplificateurs audio et circuits de traitement du signal de Sanyo.
Performances clés :
Basse consommation et faible distorsion : Conçu pour offrir un son clair et détaillé dans les écouteurs tout en préservant l'alimentation des appareils portables.
Séparation des canaux : Double canal intégré assurant une bonne stéréophonie.
Repérage et Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Ce circuit est implanté sur la carte principale de l'appareil portable ou du module audio, entouré de condensateurs de liaison d'entrée/sortie (nécessaires pour bloquer les composantes continues), de condensateurs de découplage de l'alimentation et du potentiomètre de volume.
Diagnostic Express (Absence de son sur un ou deux canaux, distorsion) :
Symptômes Courants en Atelier :
Absence totale de son dans le casque sur une ou deux voies, ou son très faible et saturé : circuit intégré amplificateur détruit suite à une surtension ou un court-circuit accidentel sur la prise casque.
Grésillements ou bruits parasites lors de l'écoute : vieillissement des condensateurs électrochimiques de liaison ou faux contact dans la circuiterie adjacente.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier par rapport à la masse.
Contrôle de la tension de repos : Mesurer la tension continue sur les broches de sortie audio (qui doit se situer généralement autour de la moitié de la tension d'alimentation en configuration simple, ou près de 0V).
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit, facilitant la maintenance et évitant d'exposer les pistes fragiles du circuit imprimé à une surchauffe excessive lors du soudage.
